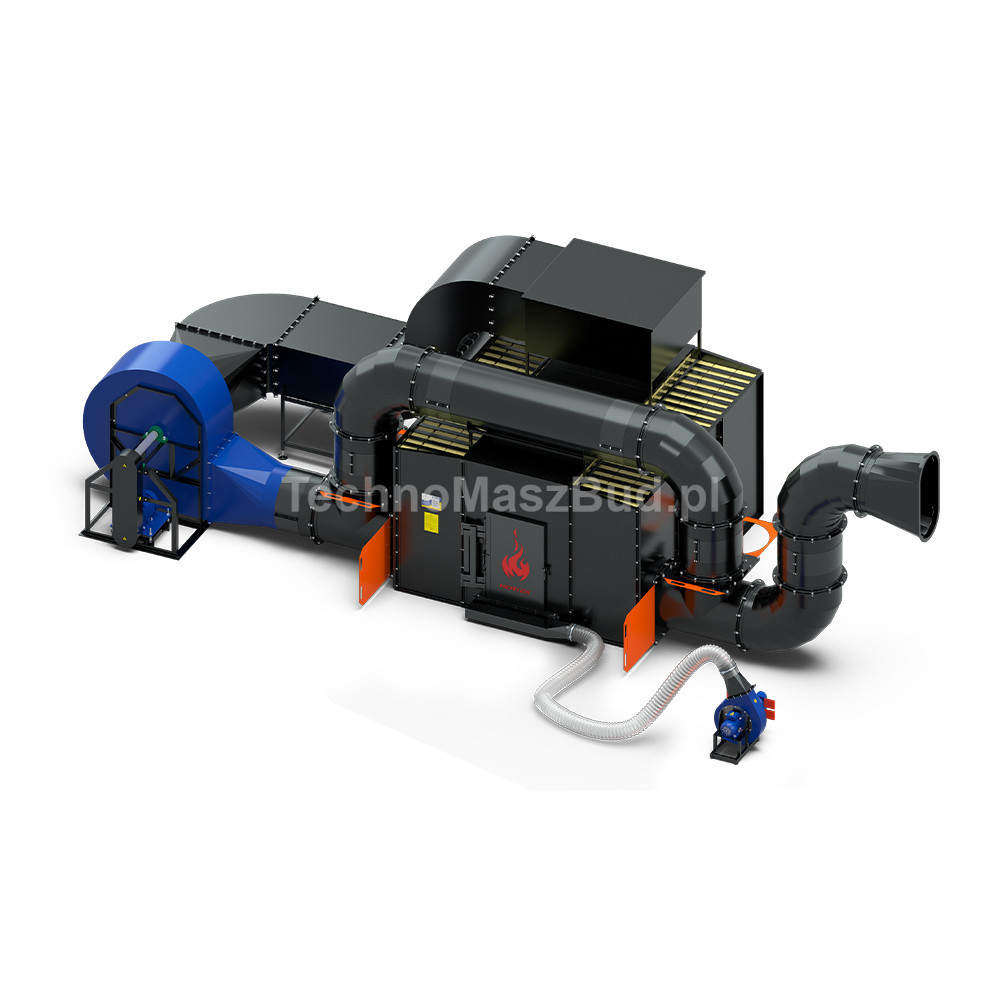

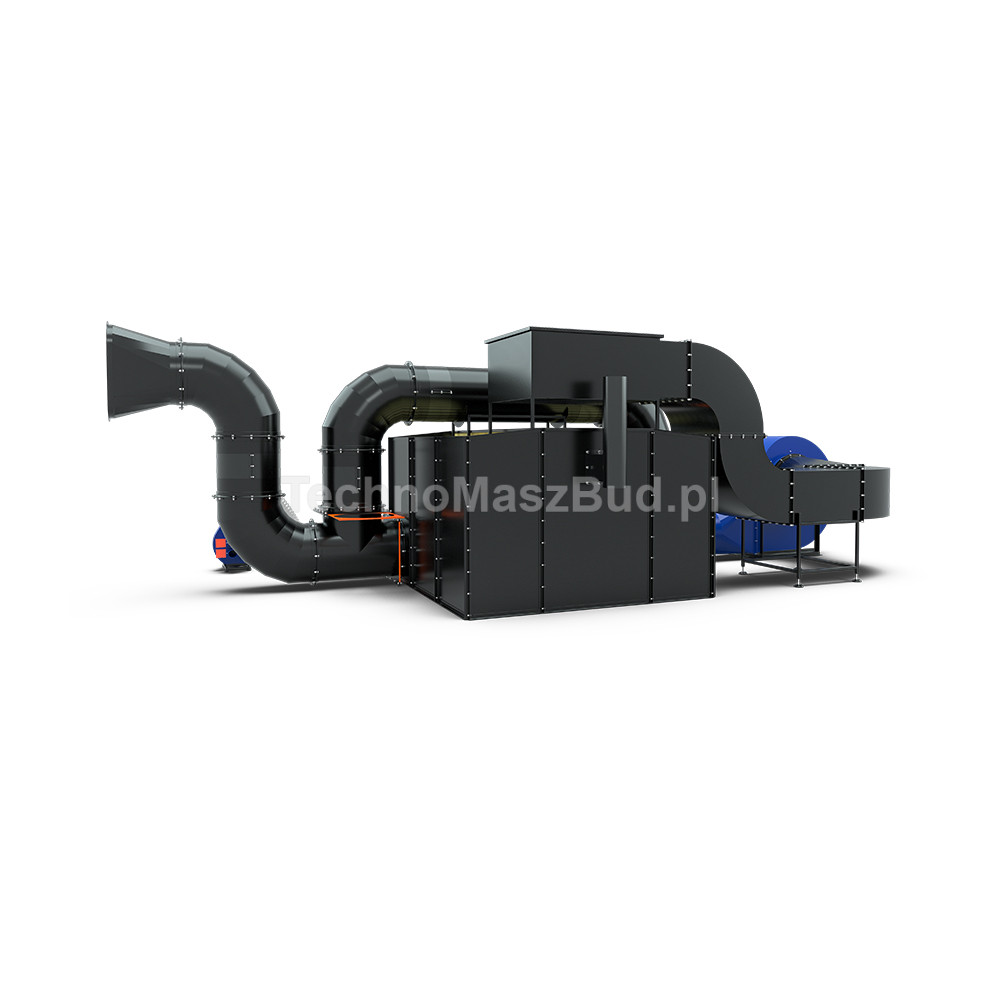

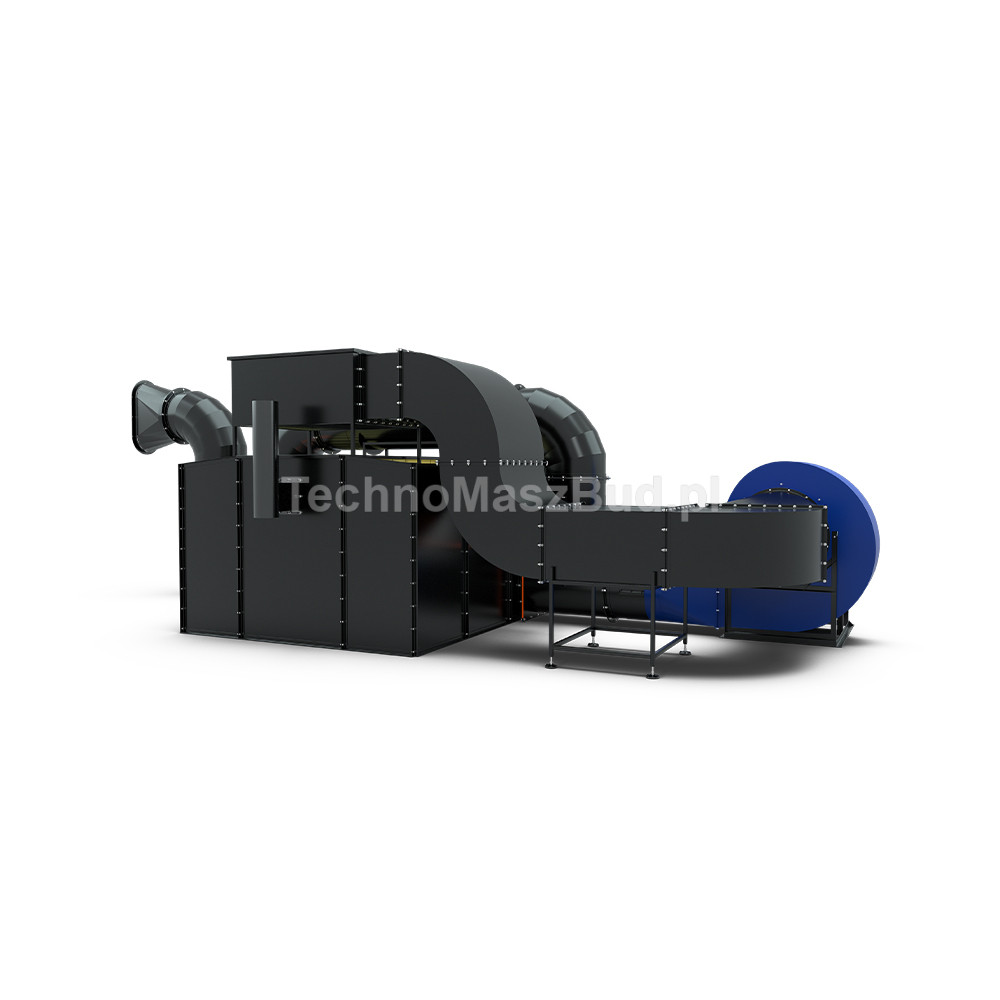

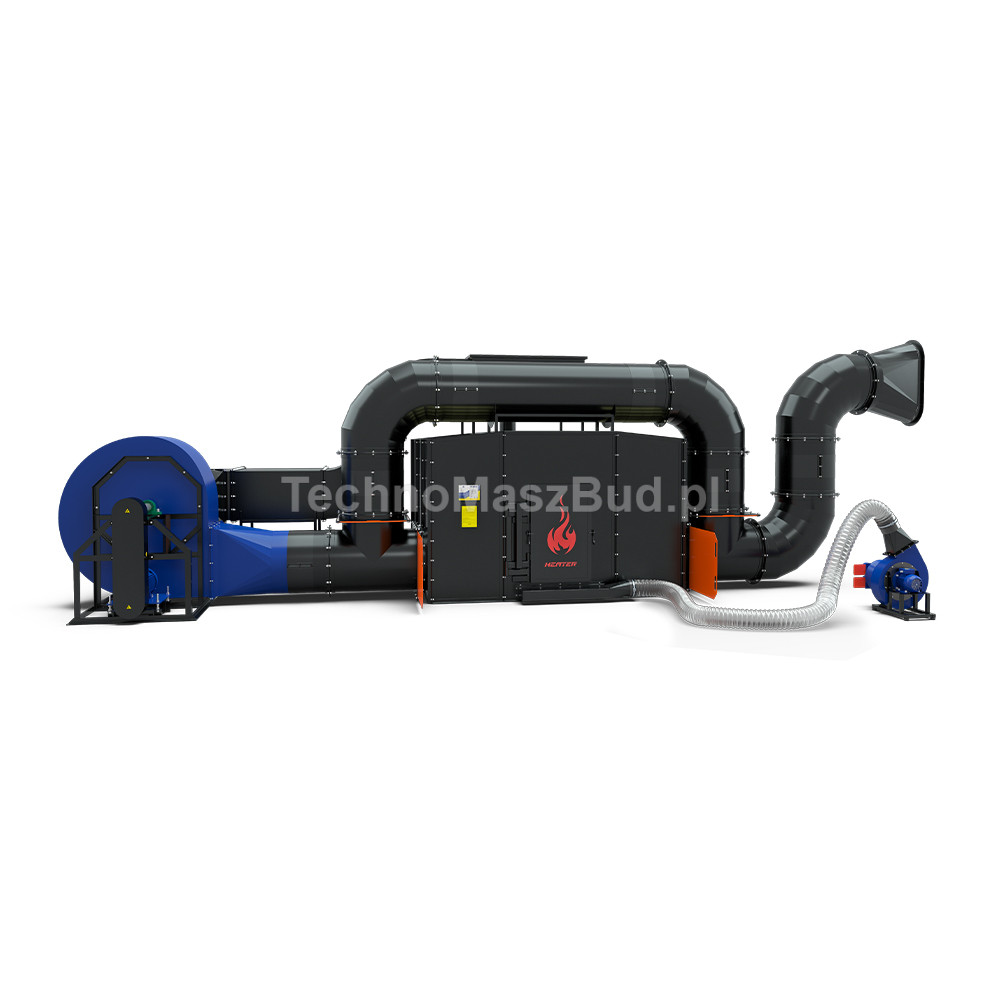

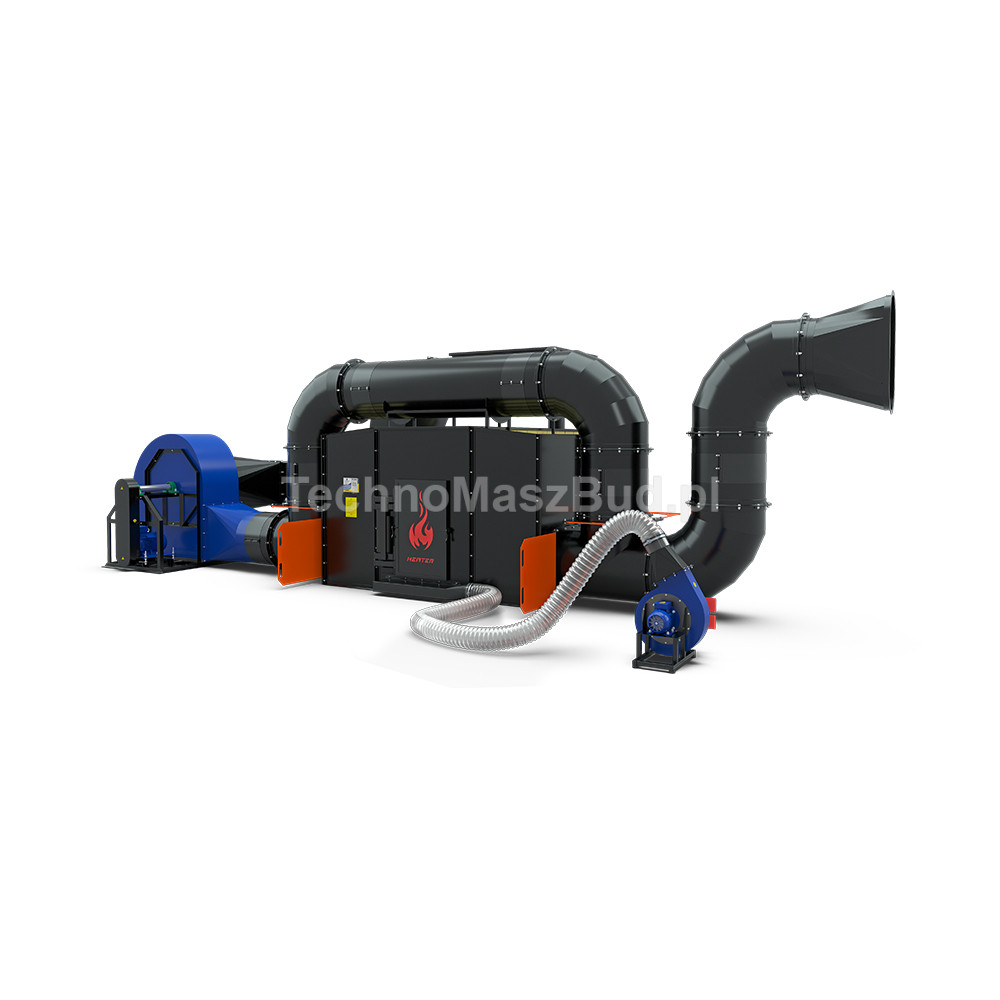

Generator ciepła do suszenia ziarna GC-2000

Generator ciepła do suszenia ziarna GC-2000 to wydajne urządzenie przeznaczone do wytwarzania czystego gorącego powietrza wykorzystywanego w suszarniach do zboża, suszarniach biomasy, halach produkcyjnych, magazynach oraz szklarniach. Dzięki zastosowaniu powietrznego wymiennika ciepła ogrzane powietrze nie ma kontaktu ze spalinami, co gwarantuje bezpieczne suszenie zbóż oraz innych materiałów wymagających kontrolowanej temperatury.

Generator pracuje na paliwach stałych i został zaprojektowany z myślą o wysokiej sprawności energetycznej oraz niskich kosztach eksploatacji. Konstrukcja umożliwia wykorzystanie energii cieplnej wytwarzanej podczas spalania drewna, zrębków, brykietów, słomy oraz innych odpadów organicznych.

Budowa i zasada działania

Generator ciepła GC-2000 składa się z komory spalania wyłożonej materiałami żaroodpornymi, powietrznego wymiennika ciepła, układu recyrkulacji powietrza, wentylatora nadmuchowego oraz wentylatora podmuchowego WP-2, który zapewnia stabilny proces spalania i umożliwia regulację intensywności dopływu powietrza do paleniska.

Za transport gorącego powietrza odpowiada wydajny wentylator promieniowy z silnikiem o mocy 7,5 kW, zapewniający równomierny przepływ powietrza do suszarni lub instalacji technologicznej.

Specjalna kopuła zasysająca umożliwia pobieranie wcześniej ogrzanego powietrza, co ogranicza straty energii, zwiększa sprawność całego układu oraz zmniejsza zużycie paliwa.

W kanałach powietrznych zastosowano przepustnice regulacyjne, które pozwalają nie tylko kontrolować temperaturę poprzez domieszanie chłodnego powietrza, ale również przełączać urządzenie pomiędzy trybem ogrzewania i chłodzenia. Funkcja ta jest szczególnie przydatna podczas końcowego schładzania ziarna po zakończeniu procesu suszenia.

Uniwersalne paliwo

Jedną z największych zalet generatora ciepła GC-2000 jest możliwość spalania wielu rodzajów paliwa stałego. Urządzenie może pracować wykorzystując:

• drewno opałowe
• zrębki drzewne
• brykiety opałowe
• bele słomy
• odpady organiczne i biomasę

Powiększone drzwi załadunkowe umożliwiają wygodne podawanie nawet dużych bel słomy bez konieczności ich wcześniejszego rozdrabniania.

Konstrukcja urządzenia umożliwia również montaż palnika o mocy 1-2 MW, dzięki czemu generator może zostać w przyszłości dostosowany do spalania gazu lub pelletu bez wykonywania poważnych modyfikacji konstrukcyjnych.

Najważniejsze zalety generatora ciepła GC-2000

• Wysoka sprawność energetyczna – ograniczenie strat ciepła i niższe zużycie paliwa
• Praca na wielu rodzajach paliwa – drewno, zrębki, brykiety, słoma oraz biomasa
• Możliwość montażu palnika 1-2 MW – łatwa adaptacja do innych źródeł energii
• Wentylator nadmuchowy 7,5 kW – stabilny przepływ gorącego powietrza
• Wentylator podmuchowy WP-2 – równomierne spalanie paliwa
• Duże drzwi załadunkowe – wygodne podawanie paliwa o większych gabarytach
• Tryb ogrzewania i chłodzenia – możliwość schładzania ziarna po zakończeniu suszenia

Zastosowanie

Generator ciepła GC-2000 znajduje zastosowanie przede wszystkim w instalacjach suszenia zbóż, jednak doskonale sprawdza się również podczas suszenia biomasy, ogrzewania hal produkcyjnych, magazynów, szklarni oraz w innych procesach technologicznych wymagających dużej ilości czystego gorącego powietrza.

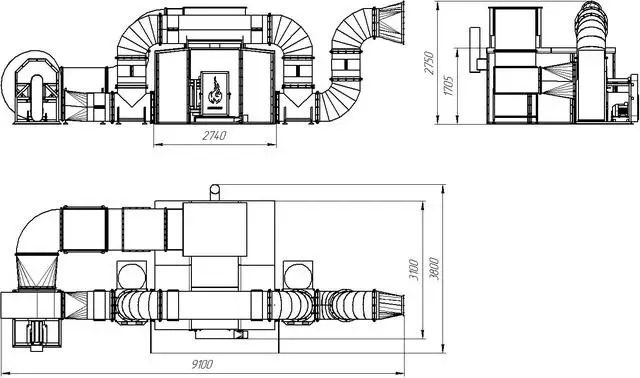

Rysunek techniczny:

Dane techniczne

• moc nominalna - 1000-2000 kW (w zależności od rodzaju paliwa)
• ciśnienie nominalne - 950 Pa
• wydajność powietrza - 20 000 m³/h
• zużycie energii elektrycznej - 1,5 kW
• moc silnika wentylatora nadmuchowego - 7,5 kW
• objętość komory spalania bez wymiennika - 1,14 m³
• objętość komory spalania z wymiennikiem - 2,09 m³
• waga - 5600 kg
