Tavolo di vibrazione / calibratore di vibrazioni SW-1

Tavolo vibrante SW-1 è un calibratore industriale specializzato progettato per la vagliatura e la pulizia efficace di materiali sfusi, in particolare pellet e materie prime non granulose.

Il dispositivo è progettato per aumentare la qualità del prodotto finale eliminando piccole impurità di polvere e frazioni che non soddisfano i requisiti tecnologici.

SW-1 può essere dotato di diversi tipi di setacci, personalizzati su richiesta del cliente. Questo garantisce flessibilità nell'adattare il dispositivo alle esigenze specifiche del produttore. Il calibratore è dotato di uscite speciali per la separazione delle frazioni più fini – con la possibilità di collegamento a un sistema di aspirazione o di utilizzo di un contenitore di raccolta.

Principali vantaggi del tavolo vibrante SW-1:

• Struttura compatta – ideale per linee di produzione di pellet o mangimi, dove è importante ridurre al minimo lo spazio di lavoro

• Pulizia accurata del pellet – rimuove efficacemente particelle, polvere e scarti che non rispettano gli standard qualitativi
• Possibilità di raffreddamento della materia prima – tramite il collegamento di un sistema di aspirazione (ad es. SO), il dispositivo può svolgere la funzione di raffreddamento durante la vagliatura
• Struttura chiusa con finestre di ispezione – garantisce la sicurezza del lavoro e consente il controllo del processo

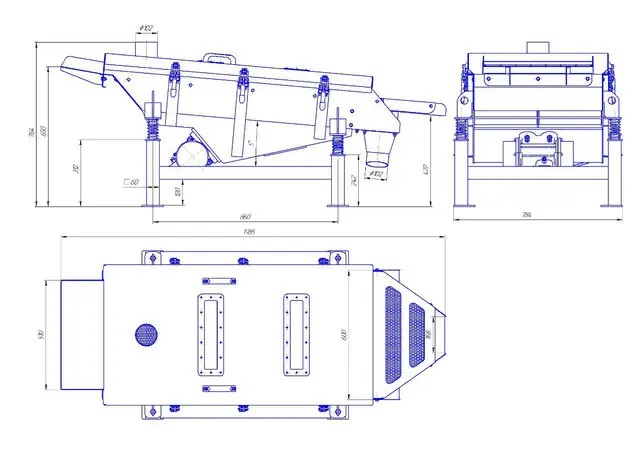

• Funzionamento stabile e ammortizzato – utilizzo di supporti a molla e speciali piedini ammortizzanti che eliminano vibrazioni indesiderate Disegno tecnico:

Applicazione

Il calibratore SW-1 è ideale negli impianti di produzione di pellet da riscaldamento o granulato per mangimi. SW-1 può rappresentare un elemento integrato nella linea produttiva, responsabile della lavorazione finale del granulato – pulizia e raffreddamento. Il dispositivo è destinato sia alle aziende che desiderano migliorare la qualità del pellet sia ai produttori che necessitano di ottimizzare le condizioni di confezionamento e stoccaggio del prodotto finito.

Grazie alla sua funzionalità e alla costruzione solida, il SW-1 è uno strumento indispensabile per ogni moderno produttore di pellet o granuli.

Meccanismo di funzionamento del tavolo vibrante:

Per capire come il tavolo vibrante possa migliorare la qualità e l’aspetto commerciale dei granuli, è necessario conoscere la costruzione del dispositivo e il principio di funzionamento. Il corpo del vaglio vibrante–raffreddatore per pellet è completamente chiuso. Tuttavia, il funzionamento può essere osservato tramite apposite finestre di ispezione.

Sia la parte superiore che quella inferiore del corpo sono dotate di raccordi per l’aria. A questi si collegano i sistemi di aspirazione. Nella parte più ampia del corpo del dispositivo si trova la cosiddetta linea centrale, dove è montata la rete.

La rete è posizionata con l’angolazione corretta rispetto all’orizzontale. In combinazione con il vibratore, è proprio questa inclinazione che garantisce il movimento continuo dei granuli dal punto di ingresso al punto di uscita del vaglio. Il corpo del dispositivo è montato su un telaio tramite elementi antivibranti a molla.

Per la massima protezione del dispositivo, soprattutto del motore vibrante, contro danni meccanici accidentali, esso viene posizionato direttamente sotto il corpo. L’eliminazione delle vibrazioni eccessive del motore avviene tramite piedini regolabili.

Nella parte inferiore ci sono uscite per le particelle fini che cadono durante il funzionamento. Possono essere rimosse tramite un sistema di aspirazione SO o raccolte in appositi contenitori.

Vale la pena sottolineare che se la composizione della materia prima richiede solo la vagliatura per la pulizia dei granuli, si può utilizzare un normale calibratore a tamburo. Se invece è necessario anche il raffreddamento oltre alla pulizia, la soluzione migliore sarà un vaglio vibrante–raffreddatore per pellet della serie KC.

Assicurare un funzionamento efficace del dispositivo:

L’efficienza del tavolo vibrante in modalità raffreddamento è garantita dalla collaborazione con il sistema di raffreddamento del gruppo di estrazione della serie SO. Più potente è il sistema di aspirazione, maggiore è il livello di raffreddamento che si può ottenere.

Il massimo raffreddamento si ottiene quando durante il funzionamento non si utilizza il raccordo superiore del corpo o quando questo viene chiuso. In tal caso, il sistema di aspirazione viene collegato solo al raccordo inferiore. In questo modo, l’aria aspirata dal dispositivo fluirà direttamente attraverso la rete, garantendo un flusso d’aria continuo sui granuli per tutto il tempo in cui si trovano nel vaglio.

Caratteristiche tecniche:

• Peso — 150 kg

• Potenza — fino a 500 W
