Automatinė pakavimo ir palečių krovimo linija

Automatinė pakavimo ir palečių krovimo linija yra kompleksinis sprendimas, skirtas biriųjų medžiagų svėrimo, pakavimo ir palečių krovimo proceso automatizavimui. Linija sujungia automatinę svėrimo ir pakavimo mašiną AF-8B su maišų krovimo ant palečių linija LUW-8, sukurdama integruotą sistemą gataviems palečių vienetams paruošti.

Sprendimas skirtas, be kita ko, granulių, trąšų, druskos, smėlio, žvyro, biomasės ir kitų biriųjų medžiagų pakavimui. Automatinio dozavimo ir paletizavimo taikymas leidžia sumažinti rankiniu būdu atliekamų veiksmų skaičių ir padidinti viso proceso pakartojamumą.

Kaip veikia automatinė linija?

Biri medžiaga iš bunkerio transportuojama į svėrimo dozatorių. Pasiekus nustatytą masę, pasverta porcija patenka į paruoštą pakuotę. Pakavimo automatas formuoja maišą, pripildo jį produktu, atlieka užlydymą ir nupjauna gatavą pakuotę.

Užpildyti maišai vėliau perduodami į paletizavimo sistemą. Kiekvienas maišas yra tinkamai orientuojamas, o kitos pakuotės sudaro eilę pagal užprogramuotą schemą. Suformuota eilė judančios platformos pagalba perkeliama ant paletės ir kraunama sluoksnis po sluoksnio.

Vaizdo įrašas: Automatinė pakavimo ir palečių krovimo linija | Iki 480 pak. / val.:

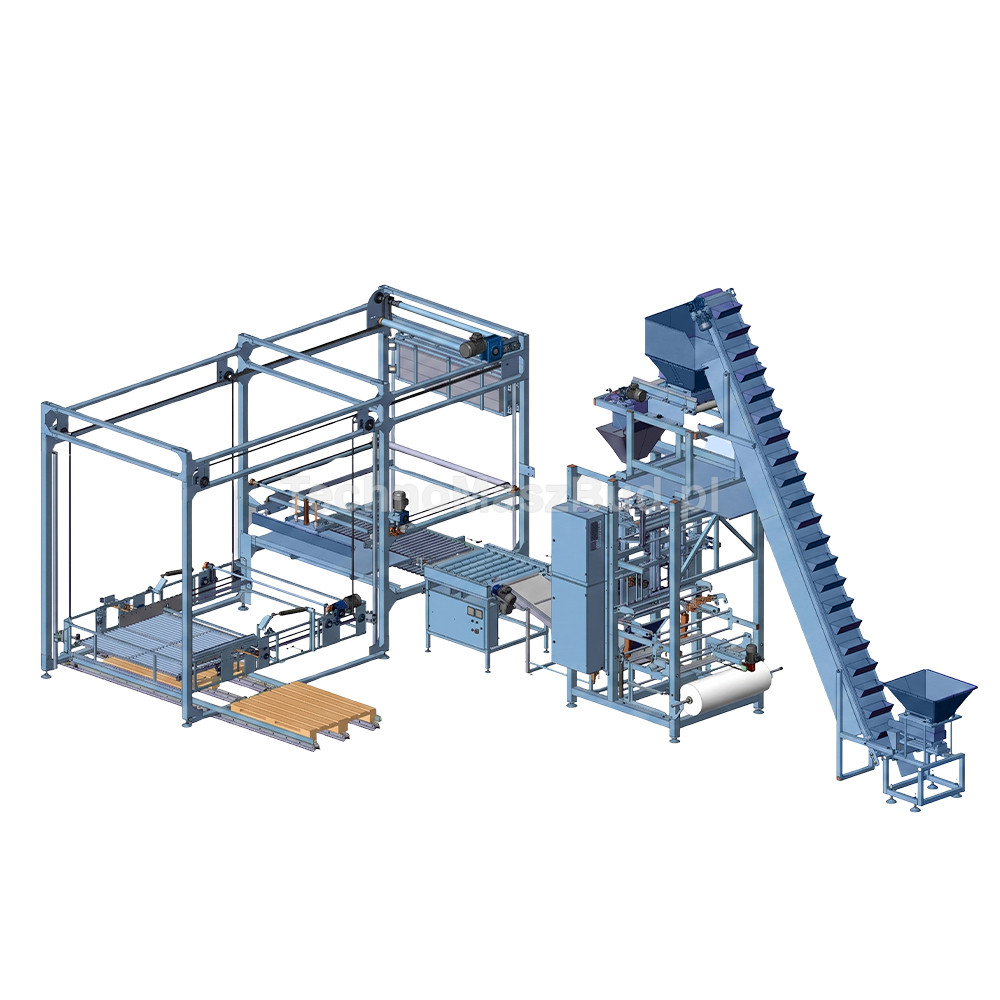

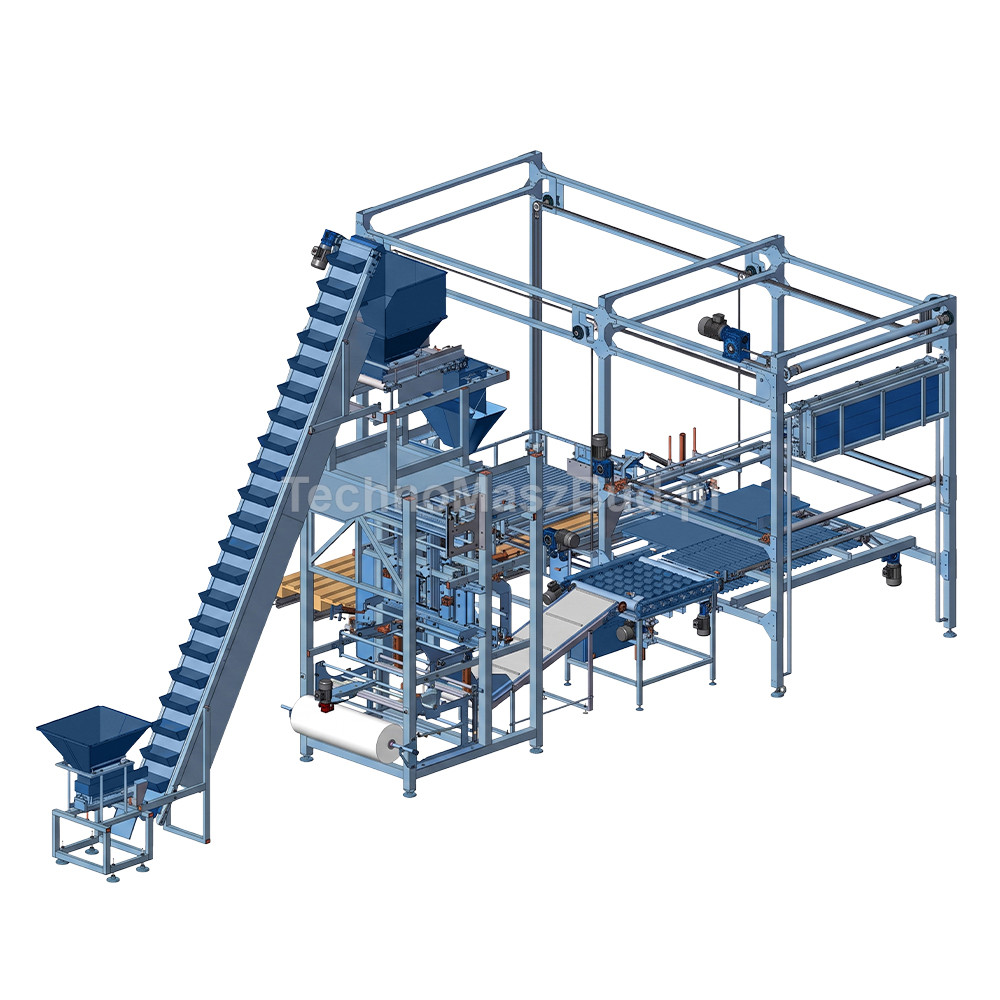

Linijos sudėtis

• Automatinė svėrimo–pakavimo mašina AF-8B
• Maišų paletavimo linija LUW-8
• Pakrovimo transporteris ZT-1 su 600 l bunkeriu
• Priėmimo transporteris OT-1
• „Stovinčio paketo“ formavimo mazgas
• Apsauginis gaubtas pakavimo automatui

Automatinė svėrimo ir pakavimo mašina AF-8B

AF-8B atsakinga už tikslų produkto svėrimą ir automatinį pakuočių formavimą bei uždarymą. Sistema leidžia dozuoti porcijas 2000-25000 g diapazone, todėl įrenginys gali būti naudojamas skirtingiems svorio formatams.

Svėrimo dozatorius, valdomas kontroleriu Libra, leidžia naudoti įvairius dozavimo nustatymus, o pakavimo automatas naudoja kontrolerį Mikra pakuotės formavimo procesui valdyti. Impulsinis užlydymas leidžia pakartojamai uždaryti maišus iš plėvelinės medžiagos.

Pakavimo automatas taip pat turi gedimų stebėjimo sistemą, kuri padeda kontroliuoti teisingą pakavimo proceso eigą ir palengvina įrenginio aptarnavimą.

Sistema pritaikyta darbui su 20-130 µm storio pakavimo medžiaga. Plėvelė gali būti vedama pagal fotomarkerį arba pagal nustatytą ilgį, o tai leidžia pritaikyti pakuočių formavimo būdą prie gamybinių reikalavimų.

Priklausomai nuo konfigūracijos, pakuotė gali būti formuojama kaip klasikinė „pagalvė“ arba kaip stovintis maišelis. Taip pat galimi papildomi sprendimai, tokie kaip rankenos formavimo modulis ir termotransferinis spausdintuvas.

Vaizdo įrašas: Automatinė svėrimo ir pakavimo mašina AF-8B | Granulių pakavimas:

Maišų krovimo ant palečių linija LUW-8

LUW-8 atsakinga už automatinį gatavų maišų krovimą ant palečių. Sistema perima užpildytas pakuotes iš pakavimo dalies galutinės atkarpos, išdėsto jas pagal reikalaujamą išdėstymą ir formuoja pilną eilę.

Paruošus eilę, judanti platforma su tankinimo ir perstūmimo mechanizmu perkelia ją tiesiai ant paletės. Mechanizmas tinkamai suformuoja ir sutankina maišų eilę, o po to patalpina ją numatytoje vietoje. Kitos eilės kraunamos sluoksnis po sluoksnio, sudarant stabilų ir pakartojamą išdėstymą, paruoštą transportavimui arba sandėliavimui.

Paletizatorius aptarnauja  1200 × 800 mm ir 1200 × 1000 mm matmenų paletes.

Svarbiausi linijos privalumai

• Kompleksinis pakavimo ir paletizavimo automatizavimas
• Vientisa sistema, jungianti AF-8B ir LUW-8
• Visos linijos našumas iki 480 pakuočių per valandą
• Dozavimo diapazonas nuo 2 iki 25 kg
• Pakartojamas pakuočių formavimas ir uždarymas
• Automatinis tolesnių sluoksnių paruošimas ant paletės
• Galimybė dirbti su įvairiomis biriomis medžiagomis
• Rankinio sunkių maišų pernešimo ir krovimo apribojimas
• Galimybė pritaikyti procesą prie įvairių palečių ir pakuočių formatų

Pritaikymas

Automatinė linija skirta įmonėms, kuriose būtinas greitas ir pakartojamas biriųjų medžiagų paruošimas pardavimui, sandėliavimui arba transportavimui. Ji gali būti naudojama granulių, trąšų, chemijos, statybos, žemės ūkio pramonėje ir kitose srityse, kuriose naudojamos biriosios medžiagos.

Darbo organizavimas

Integruotos sistemos naudojimas leidžia sumažinti operatoriaus atliekamų veiksmų apimtį. Linijos aptarnavimas visų pirma apima tinkamo produkto kiekio užtikrinimą bunkeryje, tuščios paletės pristatymą į paletizavimo vietą ir gatavos paletės su sukrautais maišais paėmimą.

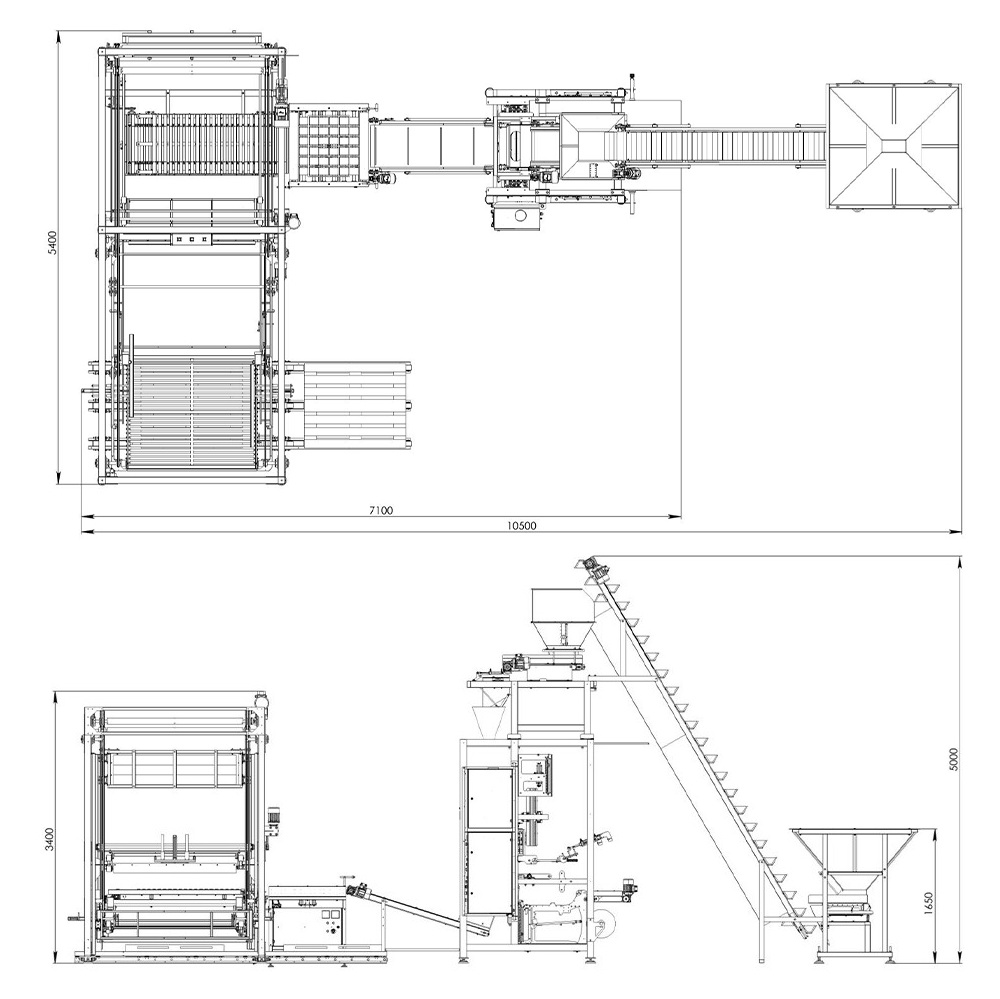

Techninis brėžinys:

Visos linijos techniniai duomenys

• bendra galia - 7 kW
• įtampa - 380-400 V
• bendras pneumatinis tiekimas - 6 atm / 800 l/min
• našumas - iki 480 pakuočių/val. po 25 kg
• aptarnaujamų palečių matmenys - EUR 1200 × 800 mm, EPAL 1200 × 1000 mm
• maksimalus plėvelės ritinio plotis / skersmuo - 1100 / 500 mm
• maksimalus pakuotės ilgis / plotis - 750 / 500 mm
• dozavimo diapazonas - 2000-25000 g
• pakavimo mašinos bunkerio talpa - 600 l
• matmenys (I × P × A) - 10500 × 5400 × 5000 mm
• bendra masė - 2000 kg
