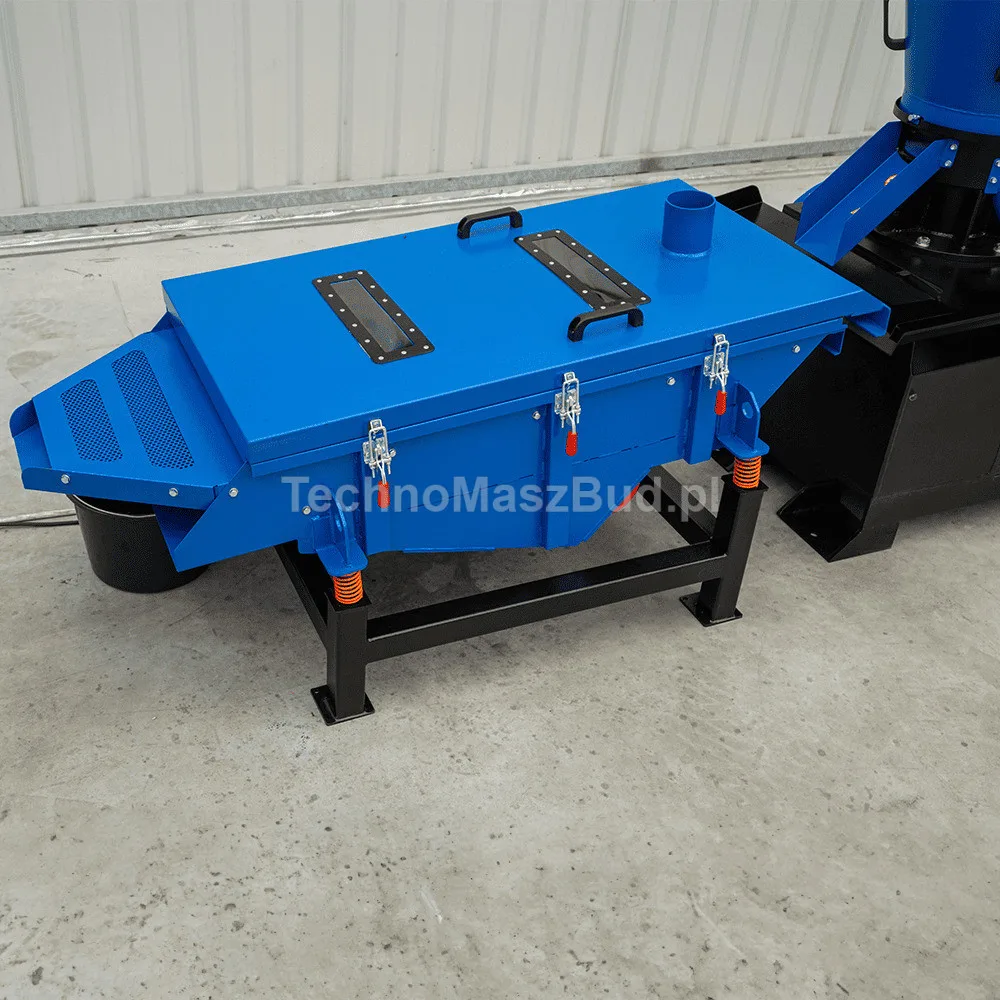

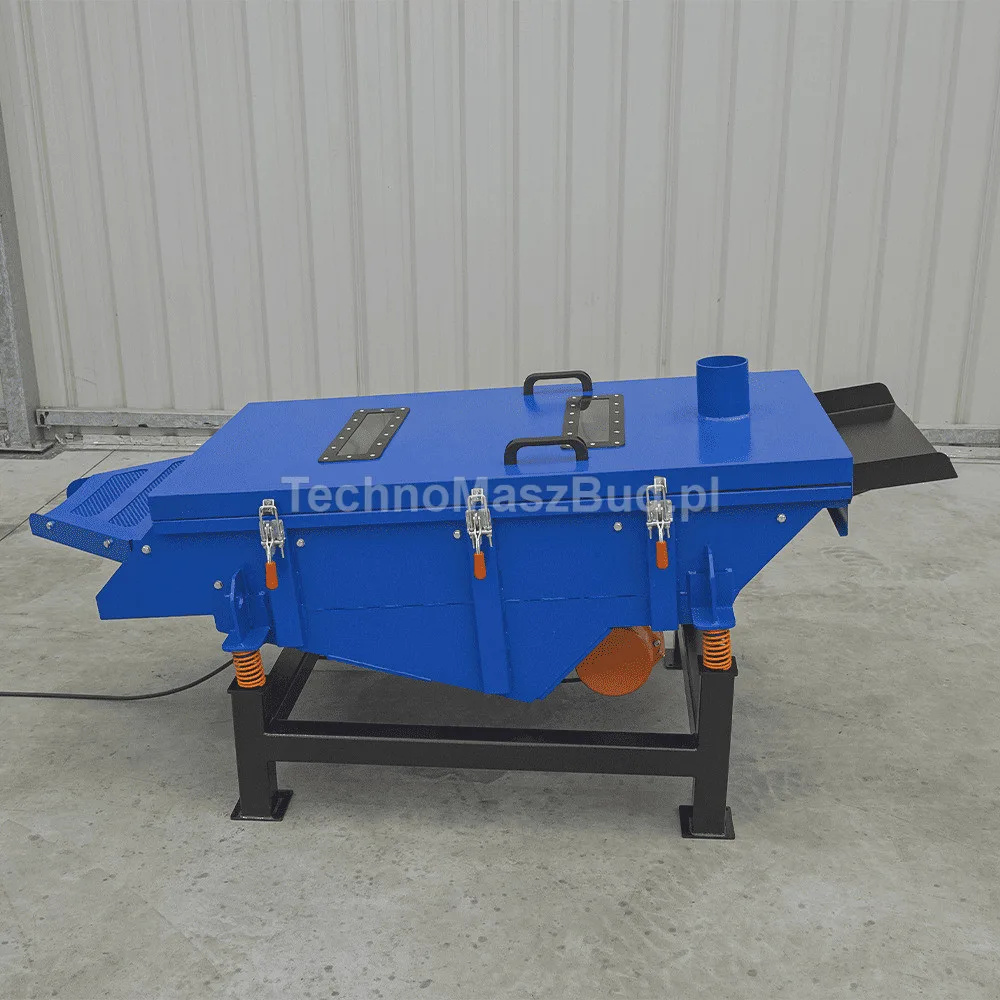

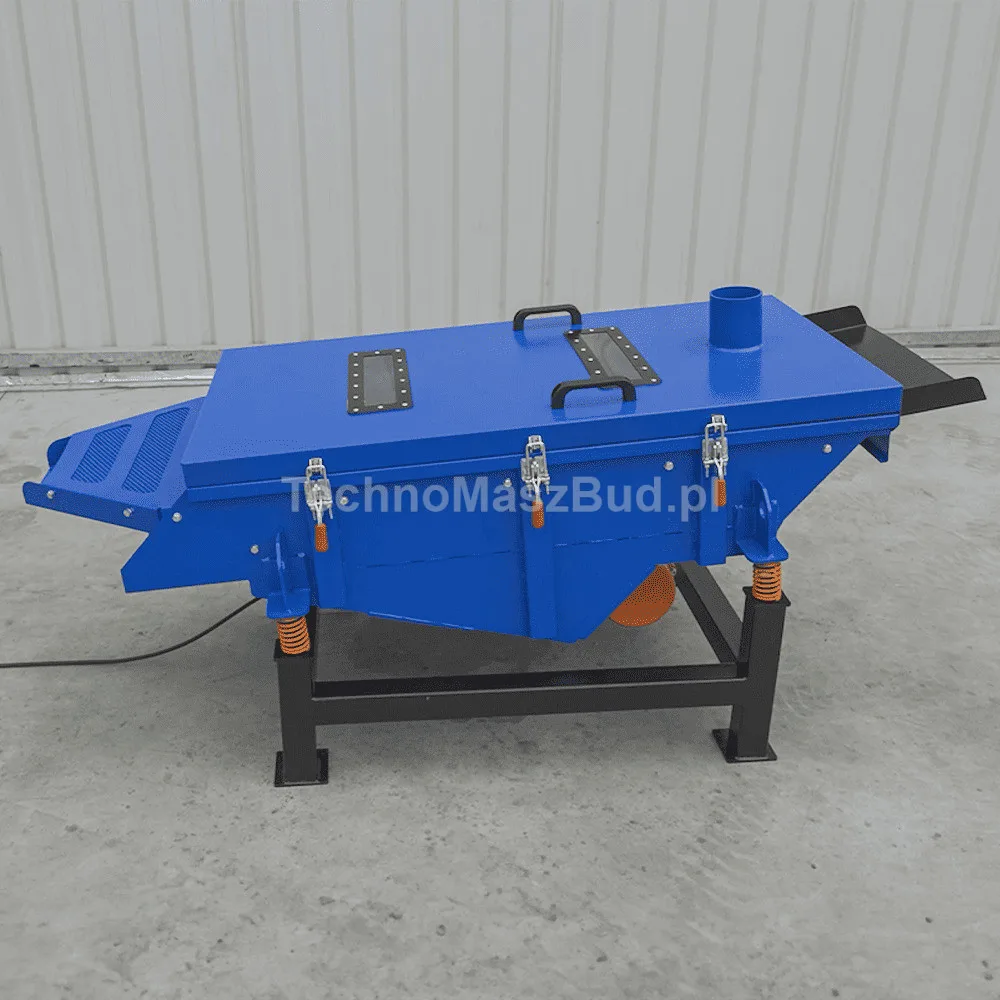

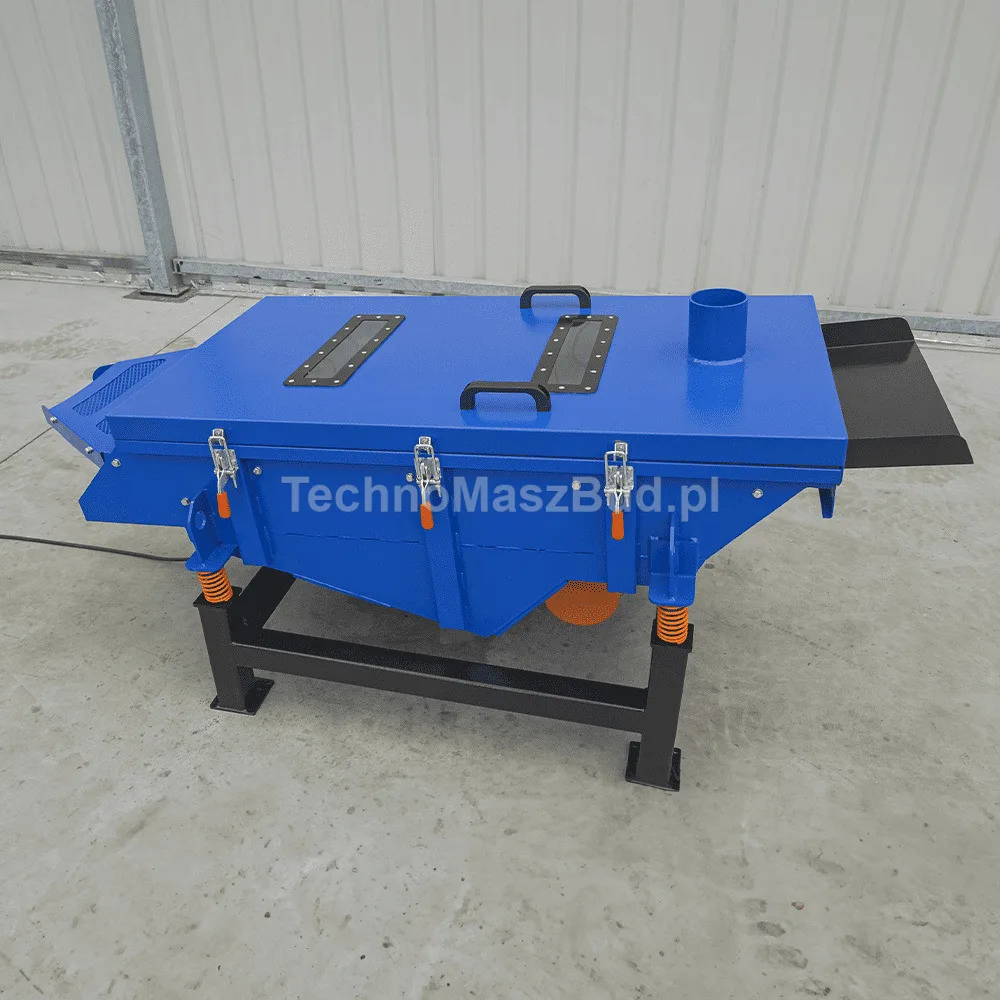

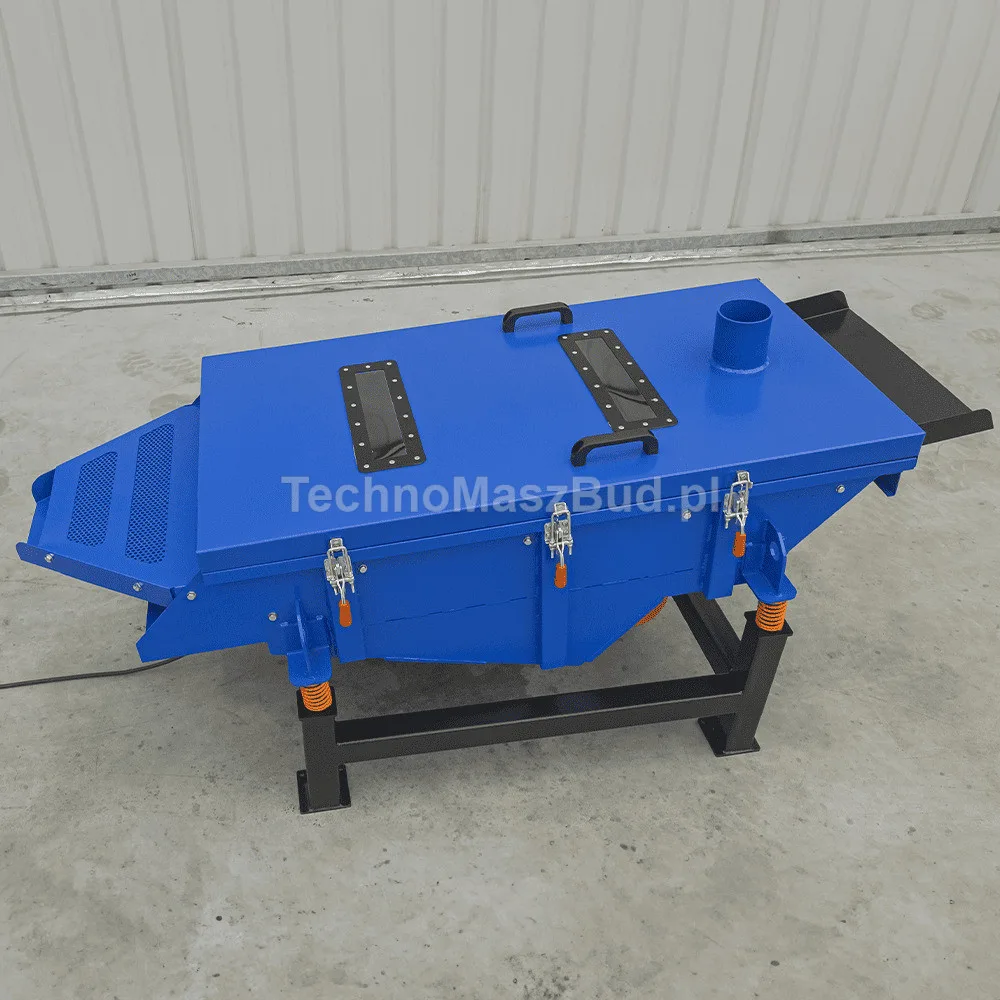

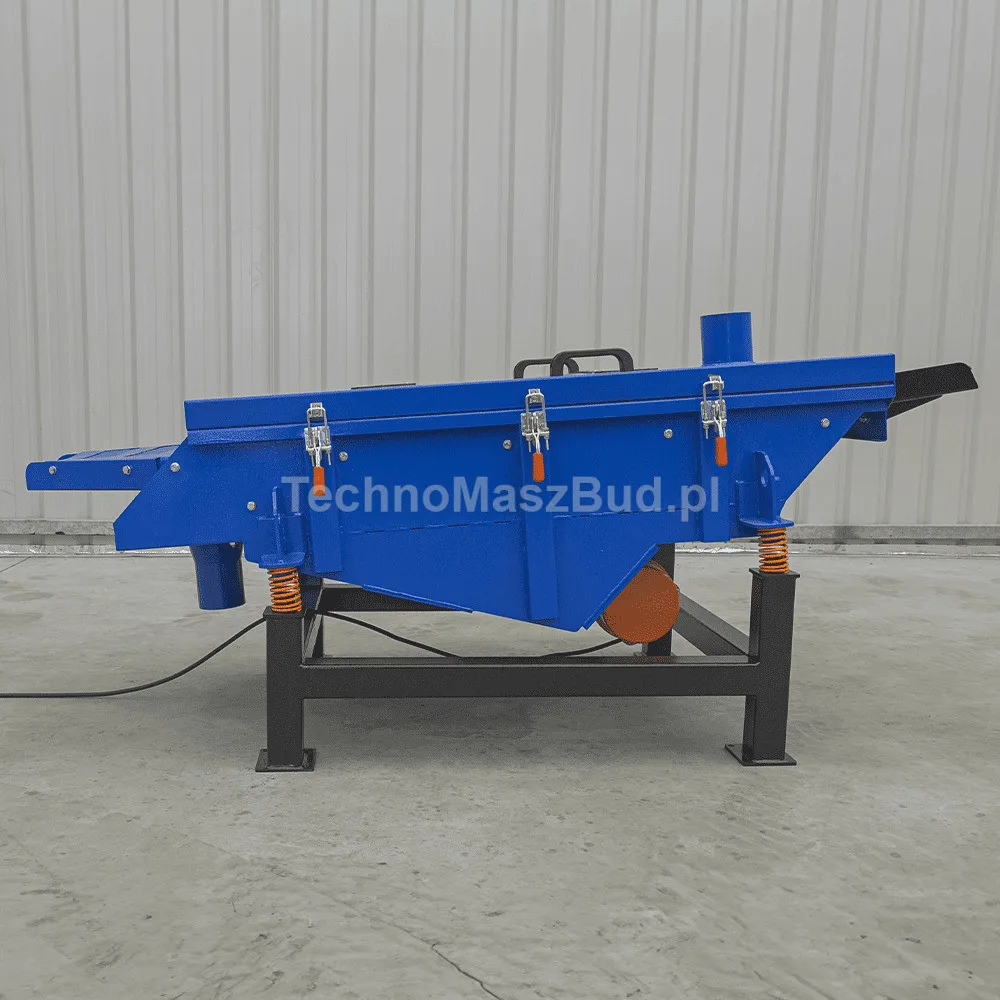

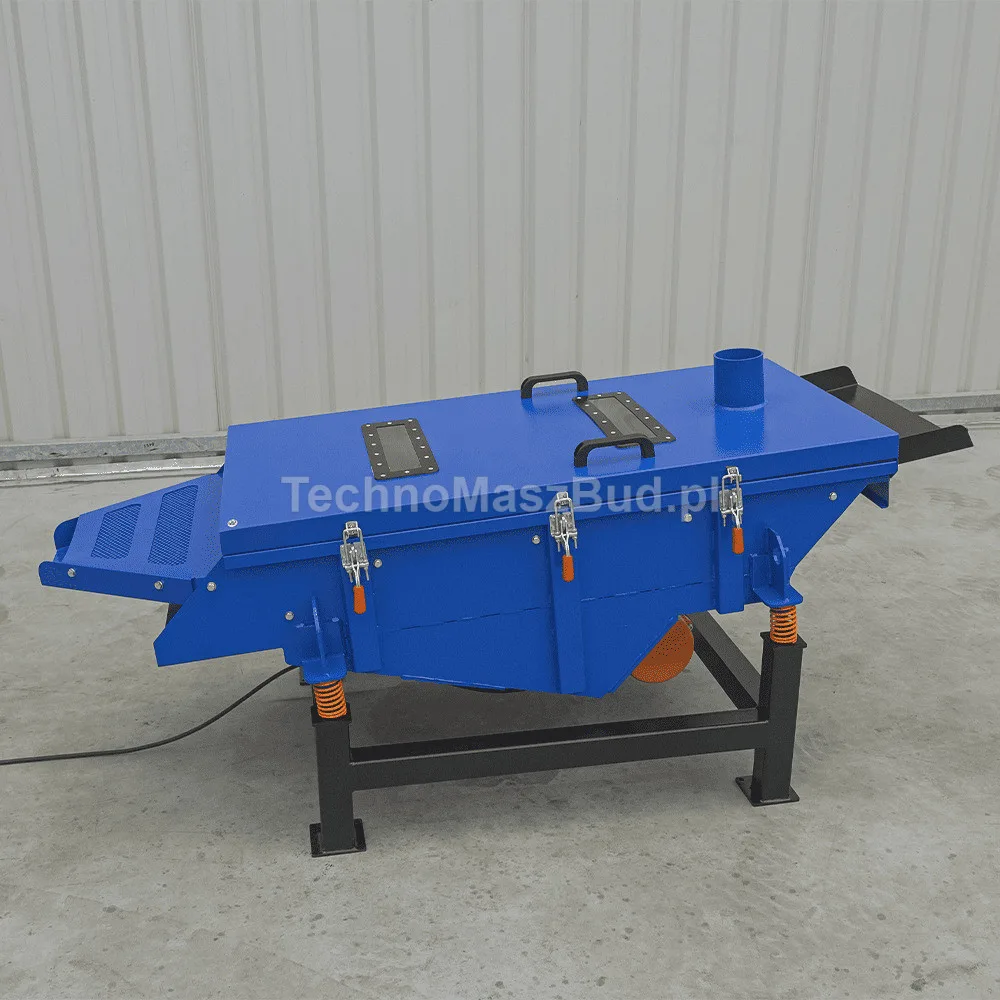

Rezgőasztal / rezgő kalibrátor SW-1

SW-1 rezgőasztal egy speciális ipari kalibrátor, amelyet szóródó anyagok hatékony szitálására és tisztítására, különösen pedig pellet és nem granulált alapanyagok kezelésére terveztek.

A berendezést úgy tervezték, hogy növelje a végtermék minőségét, eltávolítva a porszerű szennyeződéseket és azokat a frakciókat, amelyek nem felelnek meg a technológiai követelményeknek.

Az SW-1 különféle szitaszerelékekkel működhet együtt, melyeket az ügyfél igénye szerint választunk ki. Ez rugalmasságot biztosít a berendezés gyártói igényekhez való igazításában. A kalibrátor speciális kivezetésekkel van felszerelve a finomabb frakciók elvezetésére – ezek akár elszívórendszerhez, akár gyűjtőtartályhoz is csatlakoztathatók.

Az SW-1 rezgőasztal legfontosabb előnyei:

• Kompakt kivitel – ideális pellet- vagy takarmánygyártó vonalakra, ahol a munkaterület minimalizálása kulcsfontosságú

• A pellet precíz tisztítása – hatékonyan eltávolítja az apró szennyeződéseket, port és a nem megfelelő hulladékokat
• Alapanyag hűtési lehetőség – megfelelő porkivonás (pl. SO) esetén a berendezés hűtőfunkciót is elláthat a szitálás során
• Zárt szerkezet ellenőrző ablakokkal – biztosítja a biztonságos munkavégzést és a folyamat nyomon követhetőségét

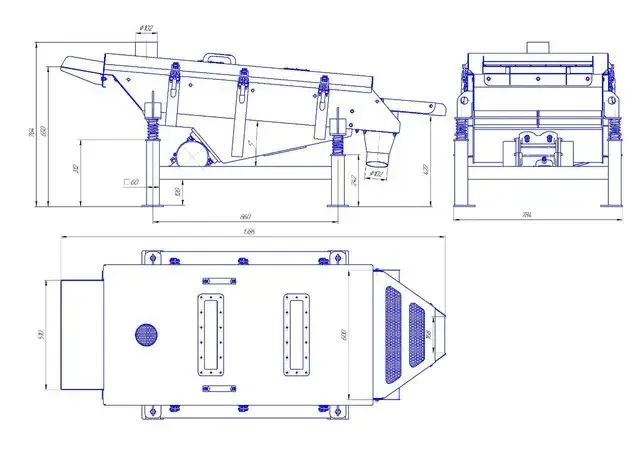

• Stabil és csillapított működés – rugós tartók és speciális rezgéscsillapító alátétek alkalmazása megszünteti a nemkívánatos vibrációkat Műszaki rajz:

Alkalmazás

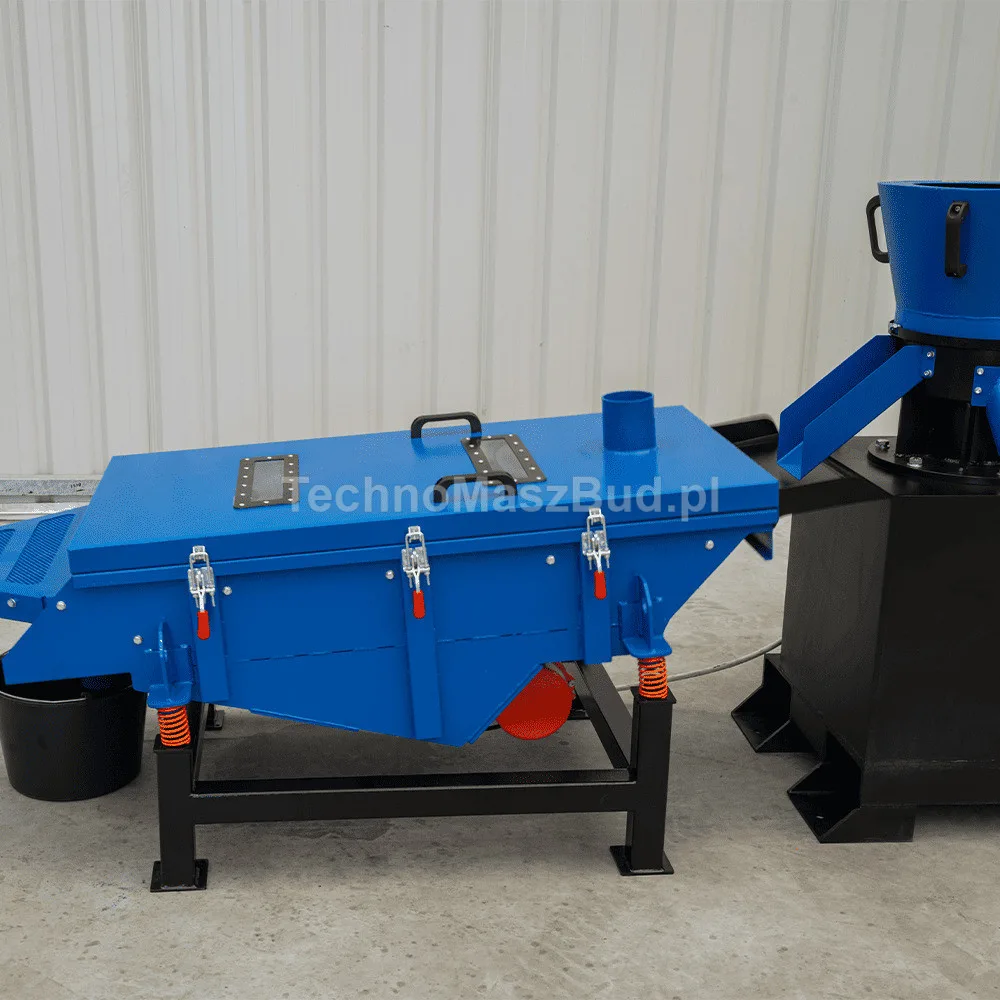

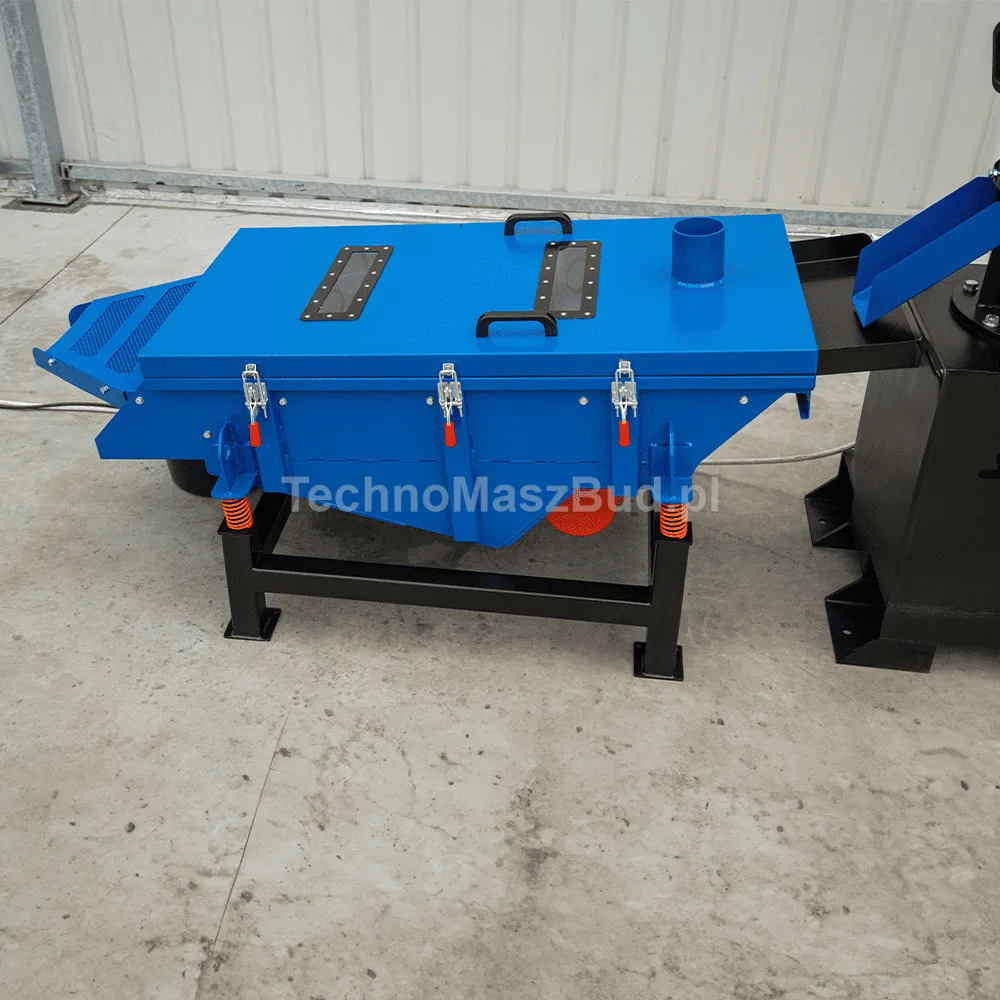

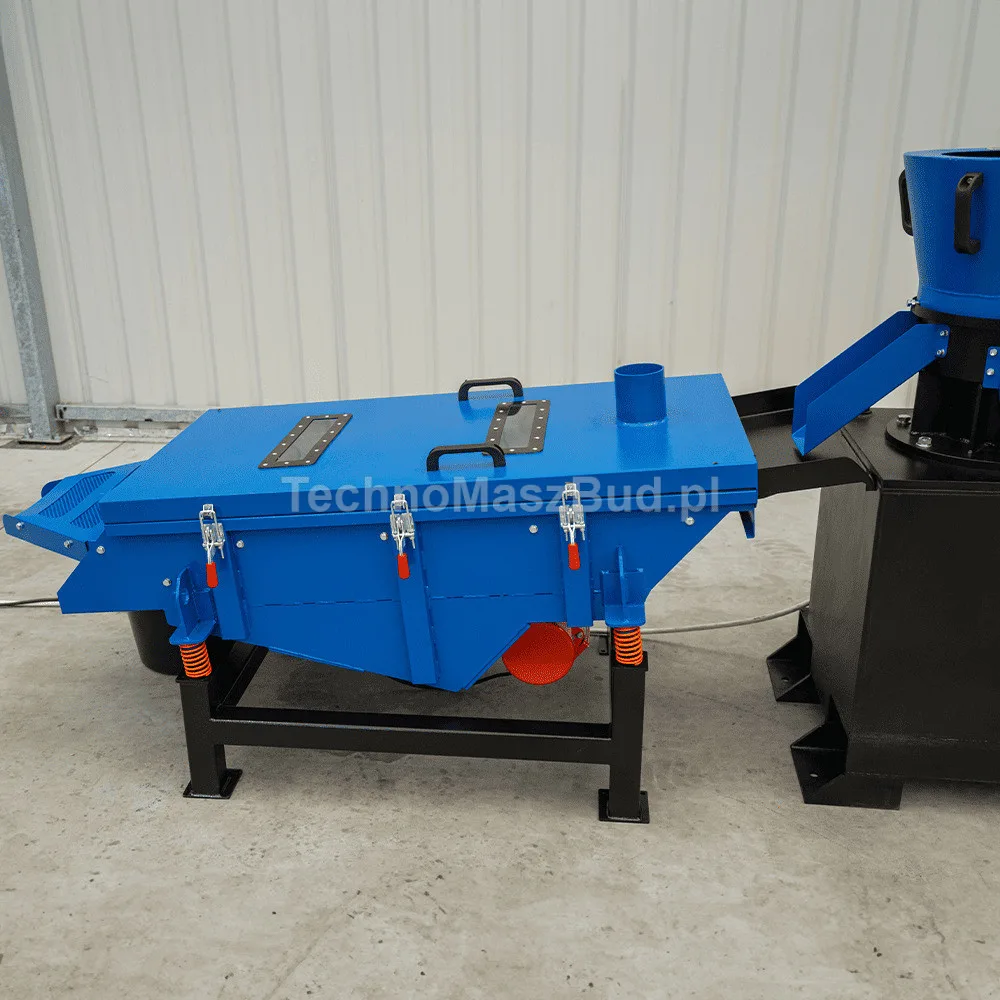

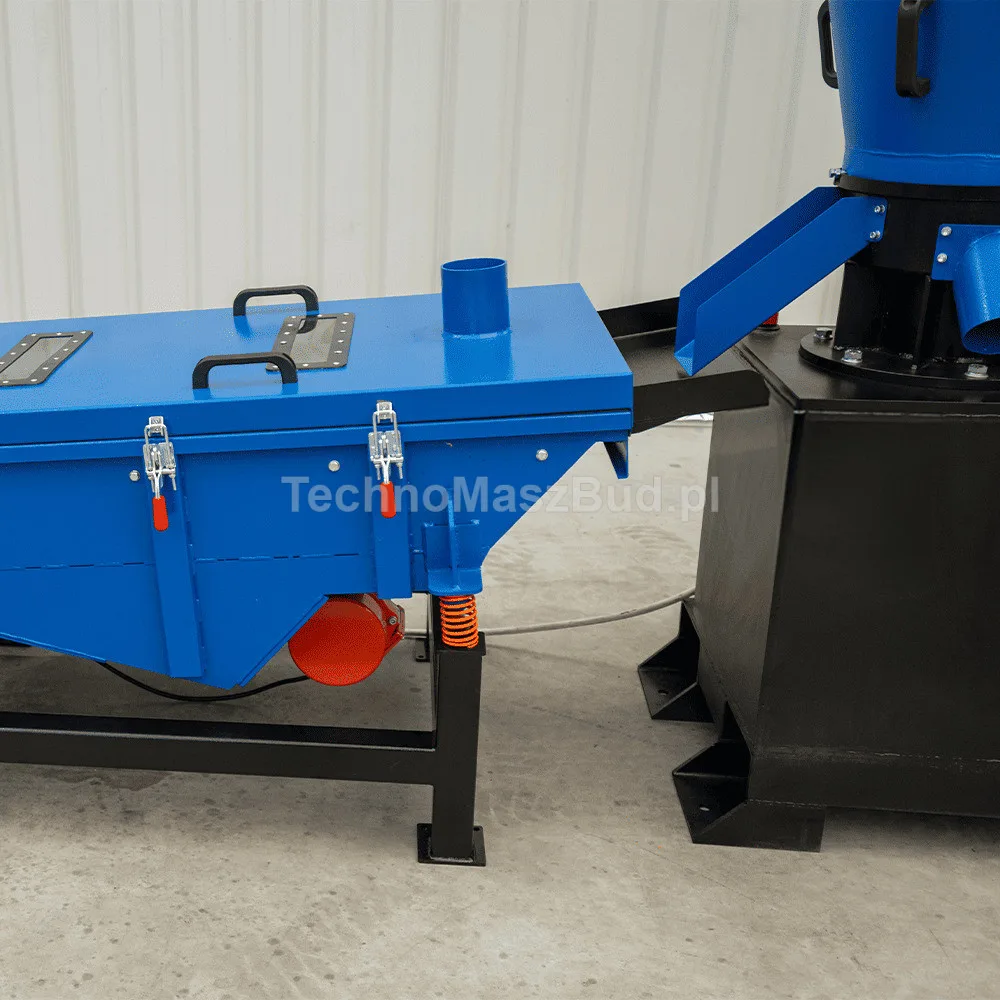

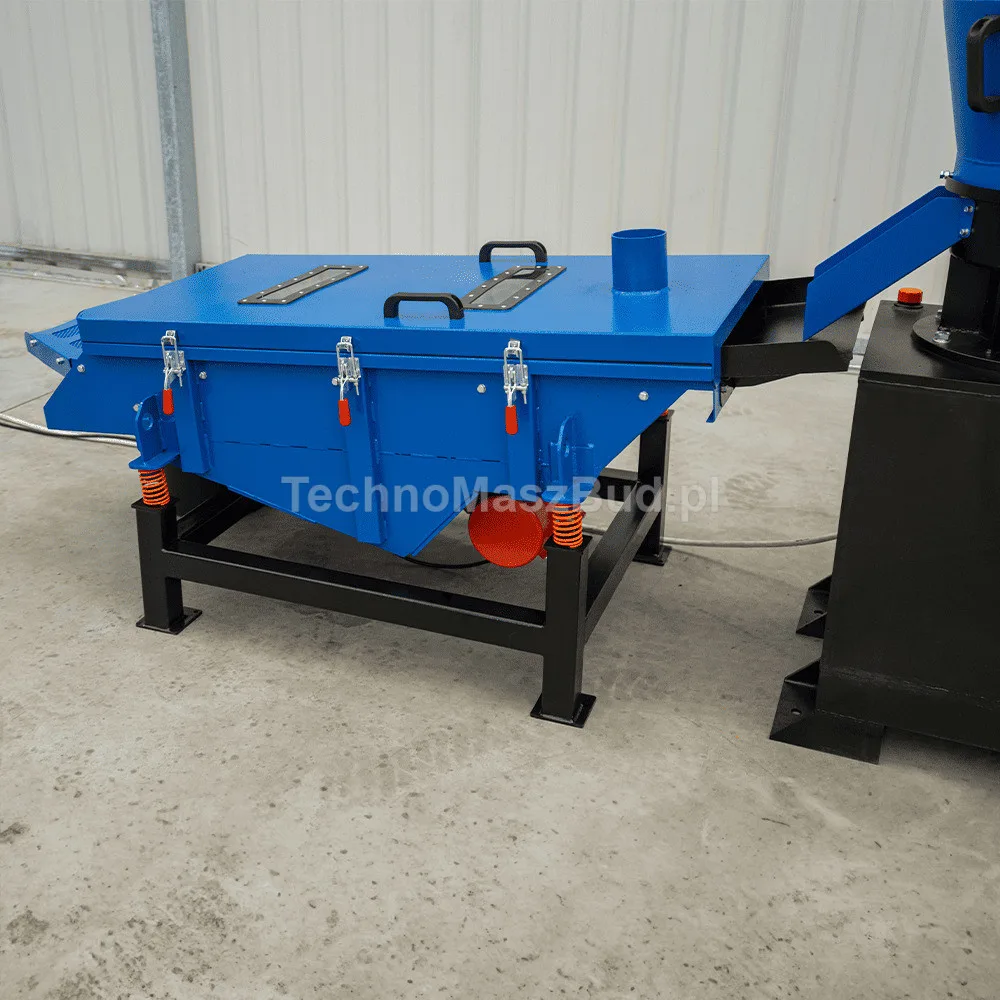

Az SW-1 kalibrátor kiválóan alkalmazható az olyan gyártóüzemekben, amelyek fapellet vagy takarmány granulátum előállításával foglalkoznak. Az SW-1 a gyártósor szerves része lehet, felelős a granulátum utólagos tisztításáért és hűtéséért. A berendezés mindazoknak szól, akik növelni szeretnék a pellet minőségét, illetve azoknak a gyártóknak, akik optimalizálni akarják a végtermék csomagolási és tárolási feltételeit.

Kialakításának és megbízhatóságának köszönhetően az SW-1 nélkülözhetetlen eszköz minden modern pellet- és granulátumgyártónak.

A rezgőasztal működési mechanizmusa:

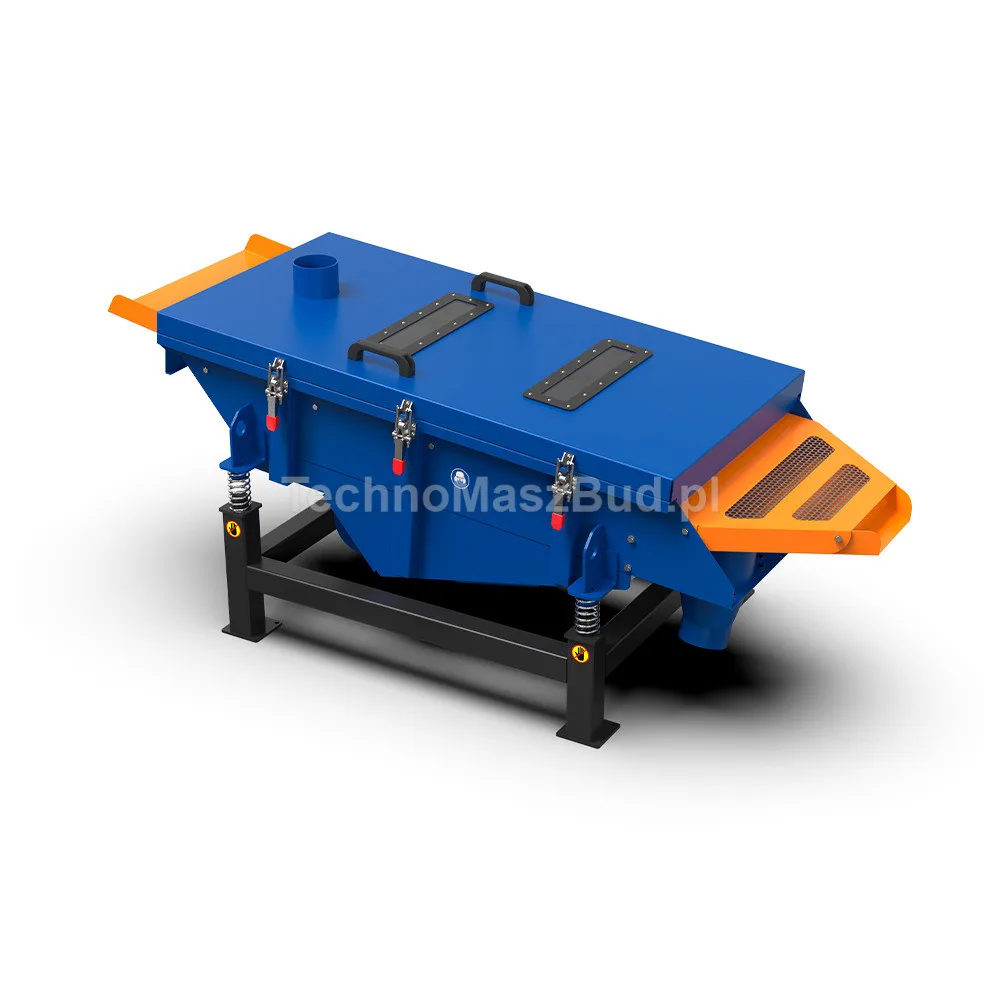

Annak megértéséhez, hogyan javítja a rezgőasztal a granulátum minőségét és kereskedelmi megjelenését, meg kell ismerkedni a gép konstrukciójával és működési elvével. A pelletszitáló–hűtő háza teljesen zárt kivitelű. A berendezés működése speciális betekintő ablakokon keresztül ellenőrizhető.

A ház felső és alsó részén is levegőcsonkok találhatók, amelyekre a porelszívó rendszerek csatlakoztathatók. A berendezés legszélesebb részén húzódik az ún. középvonal, ahol a szita található.

A szita megfelelő szögben helyezkedik el a vízszinteshez képest; ez a szög, a vibrátor együttműködésével, folyamatos mozgást biztosít a granulátum belépési ponttól a kimenetig. A ház vázra van szerelve rugós vibroizolátoros elemekkel.

A gép, különösen pedig a vibrátorhajtás maximális védelme érdekében, azt közvetlenül a gépház alatt helyezik el. A motor túlzott vibrációjának csillapításáról állítható alátétek gondoskodnak.

Az alsó részen találhatók a finomszemcsés anyagok elvezetései, amelyek a munka során kihullanak. Ezek eltávolítása SO elszívórendszerrel vagy speciális gyűjtőtartályban történhet.

Fontos kiemelni, hogy ha az alapanyag összetétele csak szitált tisztítást igényel, elegendő lehet egy egyszerű dobos kalibrátor is. Viszont, ha tisztítás mellett hűtés is szükséges, a legjobb megoldás a KC sorozatú rezgő szitás-hűtő.

A berendezés hatékony működésének biztosítása:

A rezgőasztal hűtési üzemmódban történő hatékony működését az SO elszívósor hűtőrendszerének párhuzamos együttműködése garantálja. Minél erősebb az elszívórendszer, annál hatékonyabb a granulák hűtése.

A leghatékonyabb hűtés akkor érhető el, ha a felső csonkot nem használják vagy le van zárva. Ekkor az elszívó rendszert csak az alsó csonkra csatlakoztatják. Ilyenkor a levegő közvetlenül a szitaszöveten halad át, így folyamatos légáramlatot biztosít a granulátumnak a szitálás teljes ideje alatt.

Műszaki adatok:

• Súly — 150 kg

• Teljesítmény — max. 500 W
