Щёковая дробилка BIZON-300 с ленточным конвейером

Компактная и эффективная щековая дробилка BIZON-300 с интегрированным ленточным конвейером находит широкое применение во многих отраслях промышленности: строительстве, переработке строительных отходов, горнодобывающей, химической промышленностях, а также в производстве строительных материалов.

Устройство предназначено для первичного и вторичного дробления различных материалов, таких как камень, бетон, кирпич и пластмассы, с прочностью на сжатие до 320 МПа. Благодаря своей простой, но прочной конструкции, дробилка обеспечивает надежную работу в сложных условиях.

Преимущества щековой дробилки BIZON-300:

1. Простая конструкция– легкое управление и обслуживание;
2. Высокий коэффициент дробления– получаемый продукт имеет однородный выходной размер;
3. Высокая надежность– стабильная работа при низких эксплуатационных расходах;
4. Низкий уровень шума и пыли– безопасна для окружающей среды и пользователя.

Как работает дробилка?

Устройство приводится в действие двигателем – в зависимости от версии это может быть бензиновый или электрический двигатель. Подвижная щека движется вверх и вниз с помощью эксцентрикового вала. При опускании щеки зазор между неподвижной и подвижной щеками уменьшается, что вызывает дробление материала. При движении вверх зазор увеличивается, а измельчённый материал выходит из рабочей зоны благодаря работе пружин.

Ключевые рабочие элементы — щеки — изготавливаются, на выбор, из серого чугуна EN-GJL-250 (стандартно, входит в комплект) или из высокомарганцовистой стали Mn18Cr2. Эти материалы характеризуются высокой устойчивостью к износу и ударным нагрузкам. Для более мягких материалов, таких как кирпич или керамика, рекомендуется использовать щеки из серого чугуна. Для дробления твердых материалов, например полевого камня или гранита, рекомендуются щеки из высокомарганцовистой стали.

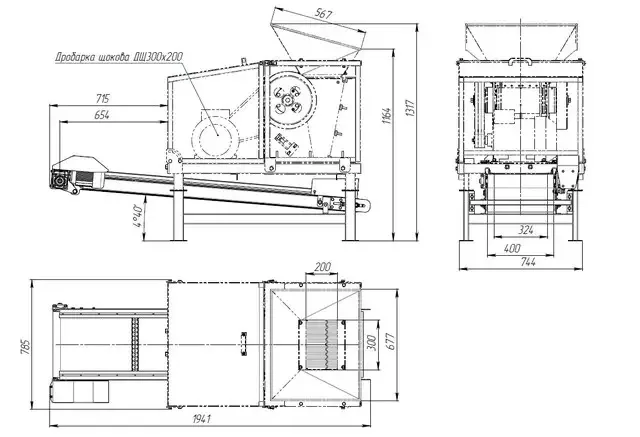

Технический чертеж:

Технические данные:

• Размер загрузочного отверстия: 300 × 200 мм
• Мощность бензинового двигателя: 13 л.с.
• Мощность электрического двигателя: 7,5 кВт
• Эффективный привод конвейера: использован мотор-редуктор CMRV 040 (передаточное число 1:80) с двухскоростным двигателем мощностью 0,14/0,22 кВт (потребление 0,14 кВт при 1500 об/мин и 0,22 кВт при 3000 об/мин);
• Количество щек: 4
• Вес устройства: 380 кг
