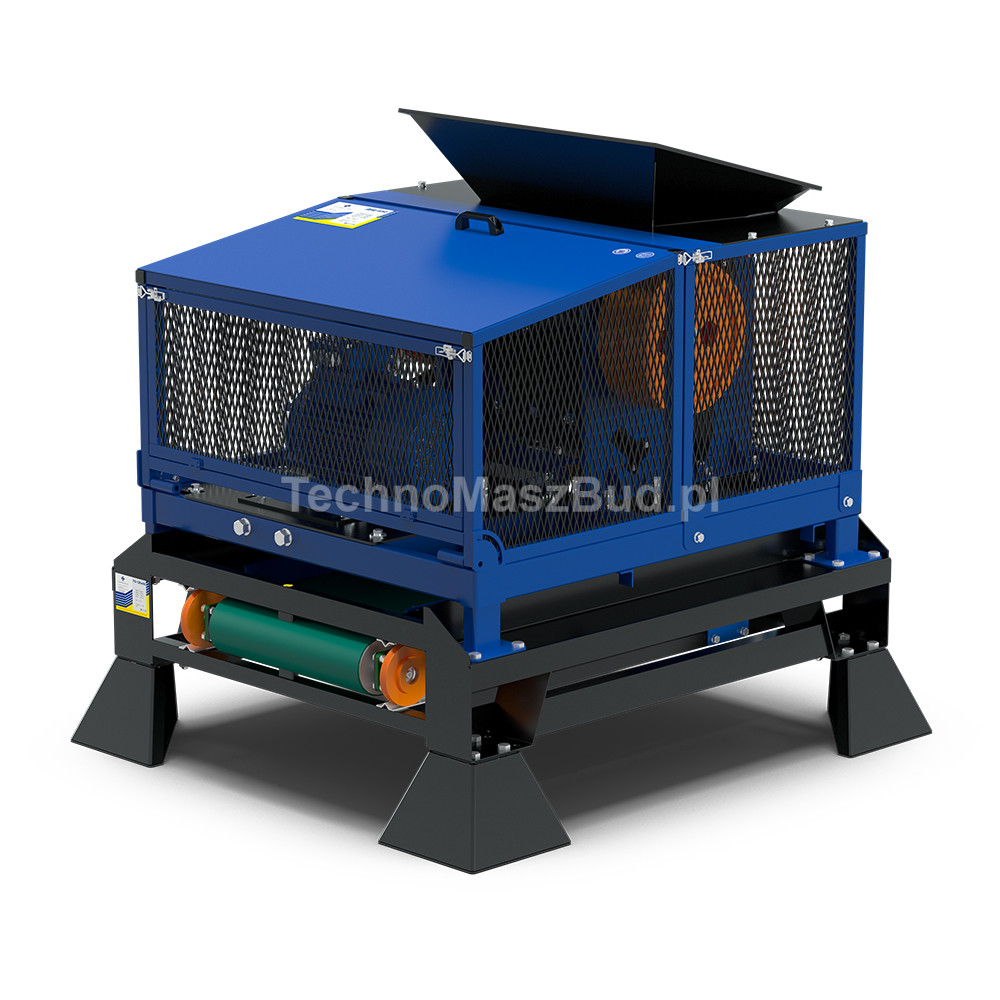

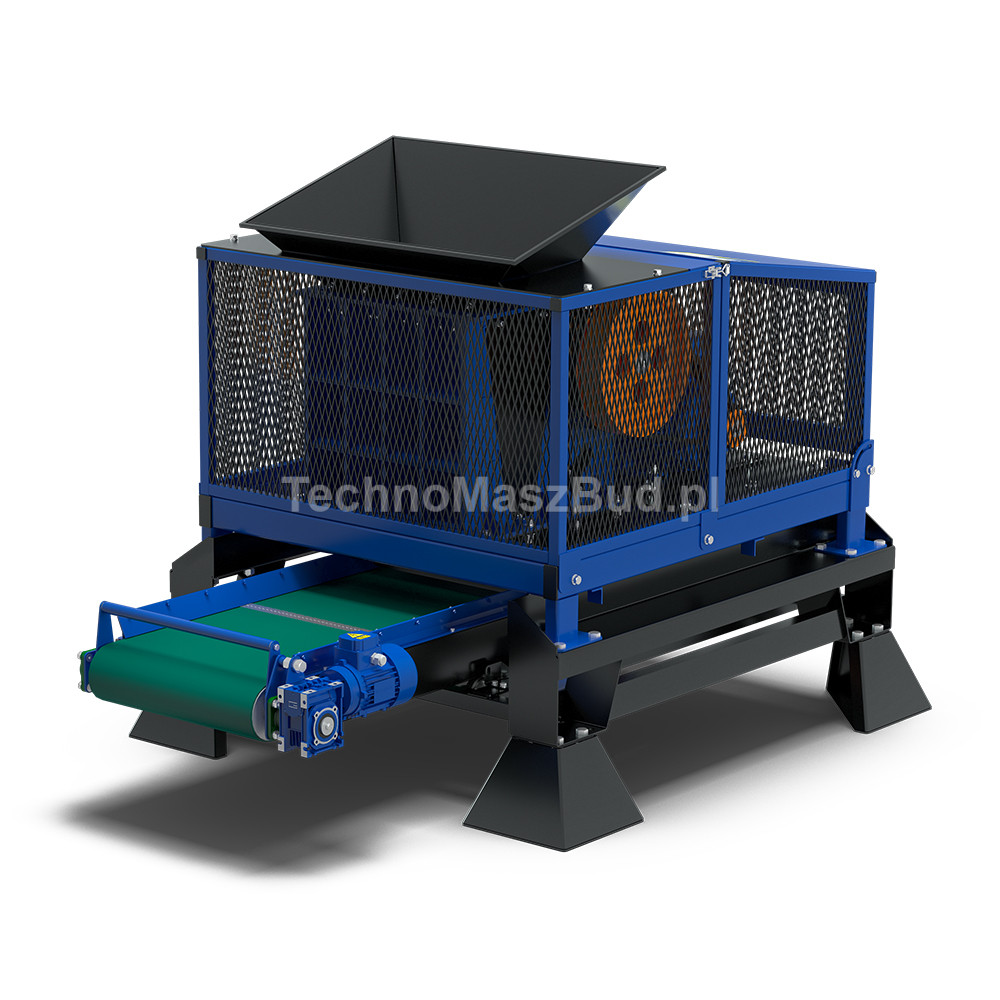

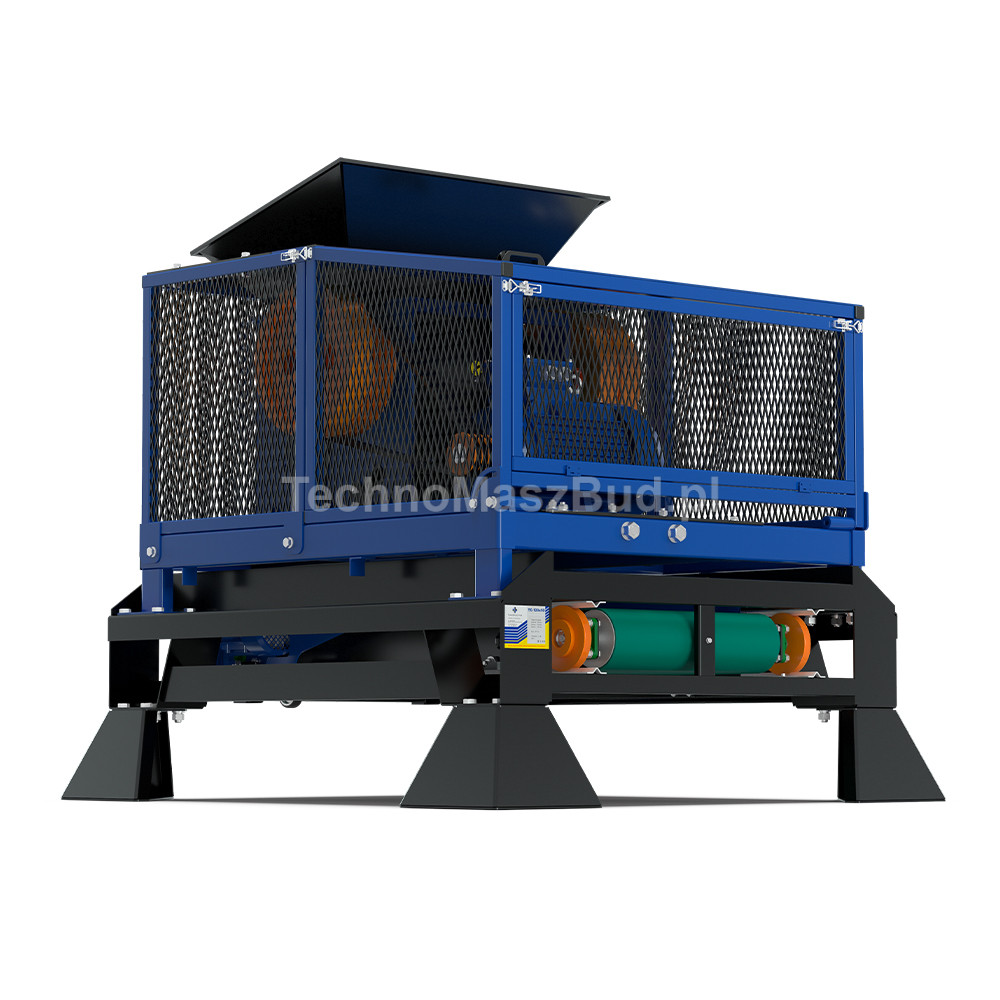

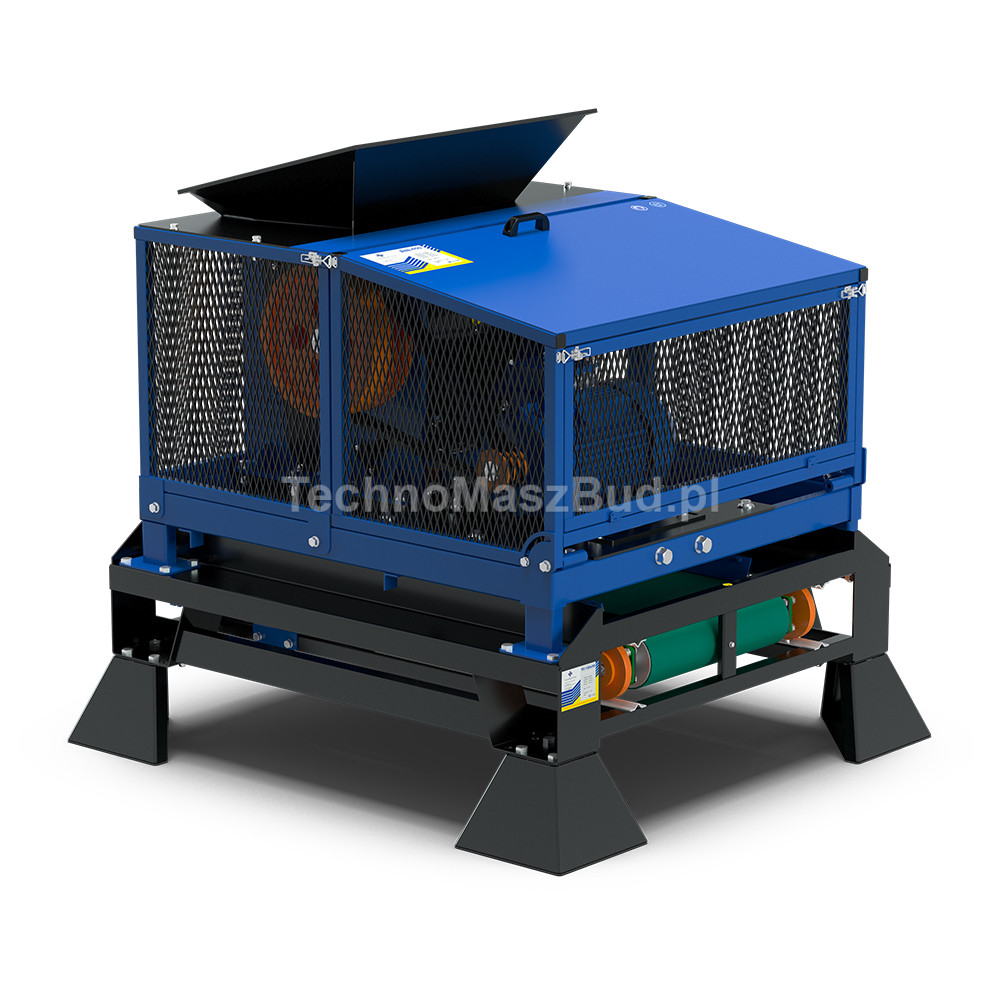

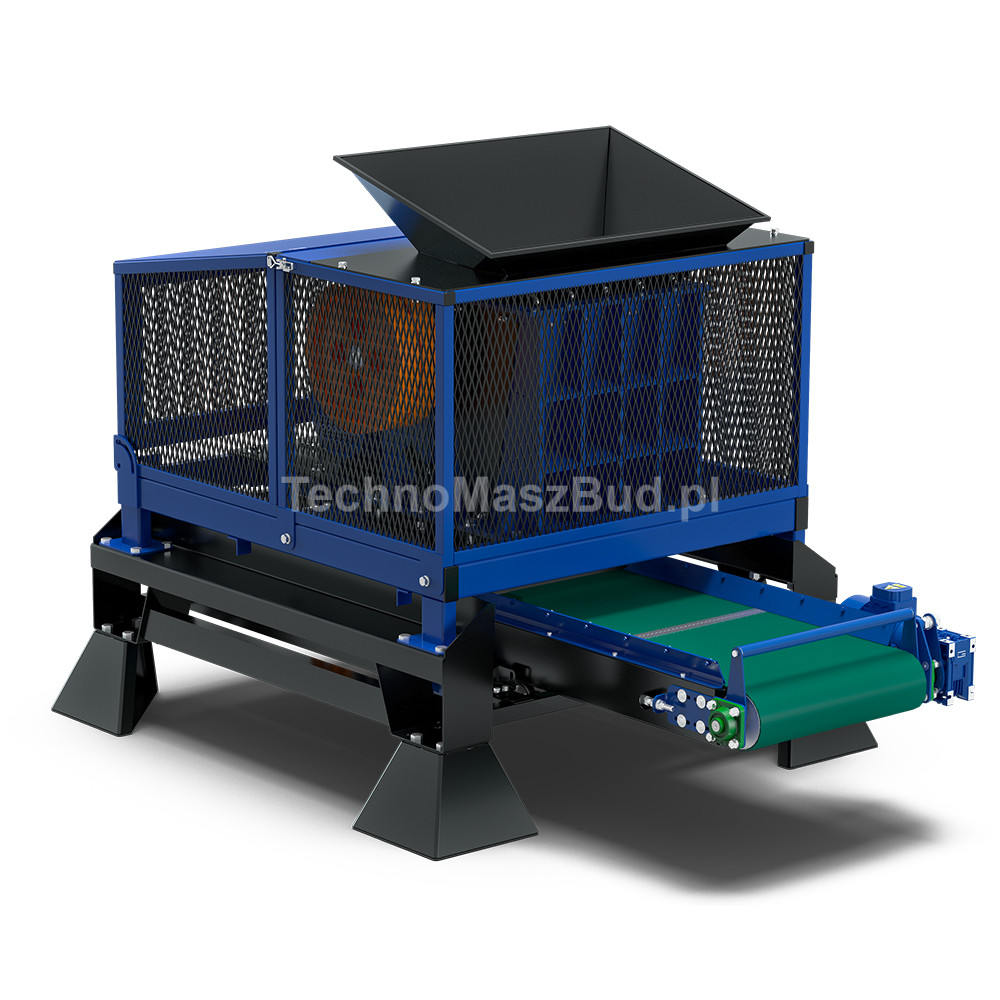

Щековая дробилка BIZON-450 с ленточным конвейером

Щековая дробилка BIZON-450 с ленточным конвейером — это производительный комплект, предназначенный для дробления неармированного бетона, кирпича, строительного мусора, керамических материалов, камня, угля, а также кокса с одновременным автоматическим отводом дробленого материала. Сочетание щековой дробилки с ленточным конвейером значительно улучшает организацию работы, повышает производительность всего процесса и ограничивает необходимость ручного удаления переработанного материала.

Устройство отлично подходит при демонтажных работах, переработке строительных отходов, производстве щебня, а также на предприятиях, занимающихся переработкой минеральных материалов. Благодаря большому загрузочному отверстию возможно дробление элементов размером до 450 × 200 мм.

Модель может быть оснащена электродвигателем 11 кВт или бензиновым двигателем 18 л.с., что позволяет адаптировать устройство к условиям работы и доступной инфраструктуре. Интегрированный ленточный конвейер отводит материал непосредственно из-под дробилки, обеспечивая плавную и непрерывную работу всего поста.

В случае необходимости получения фракции менее 50 мм рекомендуется применение двух щековых дробилок, работающих в одной технологической линии. Более крупная дробилка выполняет предварительное дробление материала до фракции 50-80 мм, тогда как вторая дробилка позволяет получить требуемую конечную фракцию.

Принцип работы

Материал поступает в камеру дробления, где подвижная щека, приводимая в движение эксцентриковым валом, измельчает его между подвижной и неподвижной щекой. После достижения соответствующей фракции материал автоматически отводится ленточным конвейером, который транспортирует его к месту складирования, следующему технологическому устройству или транспортному средству. Такое решение обеспечивает непрерывность процесса и повышает комфорт и безопасность работы.

Ключевые рабочие элементы дробилки - щеки - доступны в нескольких вариантах исполнения из различных материалов, которые подбираются в зависимости от типа перерабатываемого материала. В стандартной версии, входящей в комплект, щеки изготовлены из серого чугуна EN-GJL-250. Опционально доступны также щеки из высокомарганцовистой стали Mn18Cr2 и стали Hardox. Эти материалы характеризуются высокой устойчивостью к износу и ударным нагрузкам.

Для дробления более мягких материалов, таких как кирпич или керамика, рекомендуется использовать щеки из серого чугуна. Для твердых материалов, таких как полевой камень или гранит, рекомендуются щеки из высокомарганцовистой стали Mn18Cr2 или стали Hardox.

Рабочая часть дробилки доступна в двух вариантах, которые подбираются в зависимости от типа перерабатываемого материала:

• Стандартная версия, входящая в комплект, позволяет регулировать фракцию выходного материала. Она предназначена прежде всего для дробления более мягких материалов, таких как кирпич, бетон или керамика.
• Для работы с самыми твердыми материалами, такими как гранит или полевой камень, доступен второй вариант - усиленная рабочая часть. Данная конструкция разработана для дробления твердых материалов и интенсивной эксплуатации. При заказе машины с усиленной рабочей частью рекомендуется использовать щеки из стали Hardox или высокомарганцовистой стали Mn18Cr2, которые обеспечивают повышенную устойчивость к износу и ударным нагрузкам.

При использовании усиленной рабочей части регулировка фракции невозможна. Выходная фракция имеет фиксированное значение 30 мм. Конструкция разработана таким образом, чтобы максимально ограничить количество подвижных элементов, что обеспечивает высокую надежность устройства.

Преимущества щековой дробилки BIZON-450 с ленточным конвейером

• Интегрированный ленточный конвейер, обеспечивающий автоматический отвод дробленого материала
• Возможность выбора привода - электродвигатель 11 кВт или бензиновый двигатель 18 л.с.
• Непрерывный рабочий цикл без необходимости ручного удаления переработанного материала
• Большое загрузочное отверстие, позволяющее дробить материал размером до 450 × 200 мм
• Прочная конструкция, приспособленная к интенсивной эксплуатации
• Возможность совместной работы со следующими устройствами технологической линии
• Сокращение времени обслуживания и повышение производительности всего процесса

Видео: Щековая дробилка BIZON-450 для переработки бетона, кирпича и других твердых материалов:

Видео: Щековая дробилка BIZON-450 | Переработка строительных отходов:

Видео: Дробление гранита, полевого камня, мрамора, строительного мусора | Щековая дробилка BIZON-450:

Технический чертёж:

Применение

Щековая дробилка BIZON-450 с ленточным конвейером находит применение при демонтаже зданий, переработке строительных материалов, производстве щебня, строительстве дорог, а также на предприятиях, занимающихся переработкой минерального сырья. Благодаря автоматическому отводу материала с помощью конвейера она может работать как самостоятельный пост или быть интегрирована в технологическую линию.

• неармированный бетон
• строительный мусор
• кирпич
• керамические материалы
• натуральный камень
• уголь
• кокс
• переработка строительных отходов

Технические данные

Щековая дробилка

• размеры загрузочного отверстия - 450 × 200 мм
• электродвигатель - 11 кВт
• бензиновый двигатель - 18 л.с.
• количество щек - 6

Ленточный конвейер

• максимальный вылет - 840 мм
• линейная скорость ленты - 0,152 м/с
• производительность - до 26 т/ч
• мощность двигателя - 0,37 кВт
• вес - 158 кг
