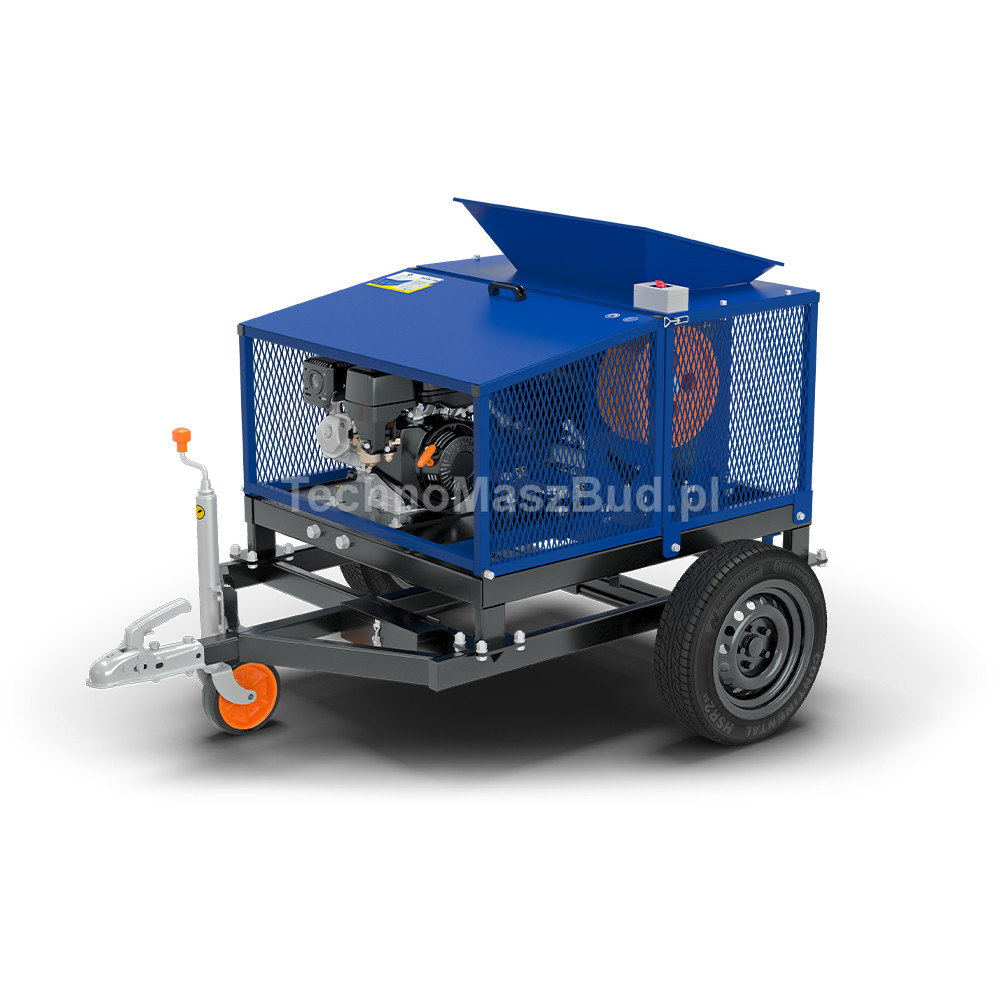

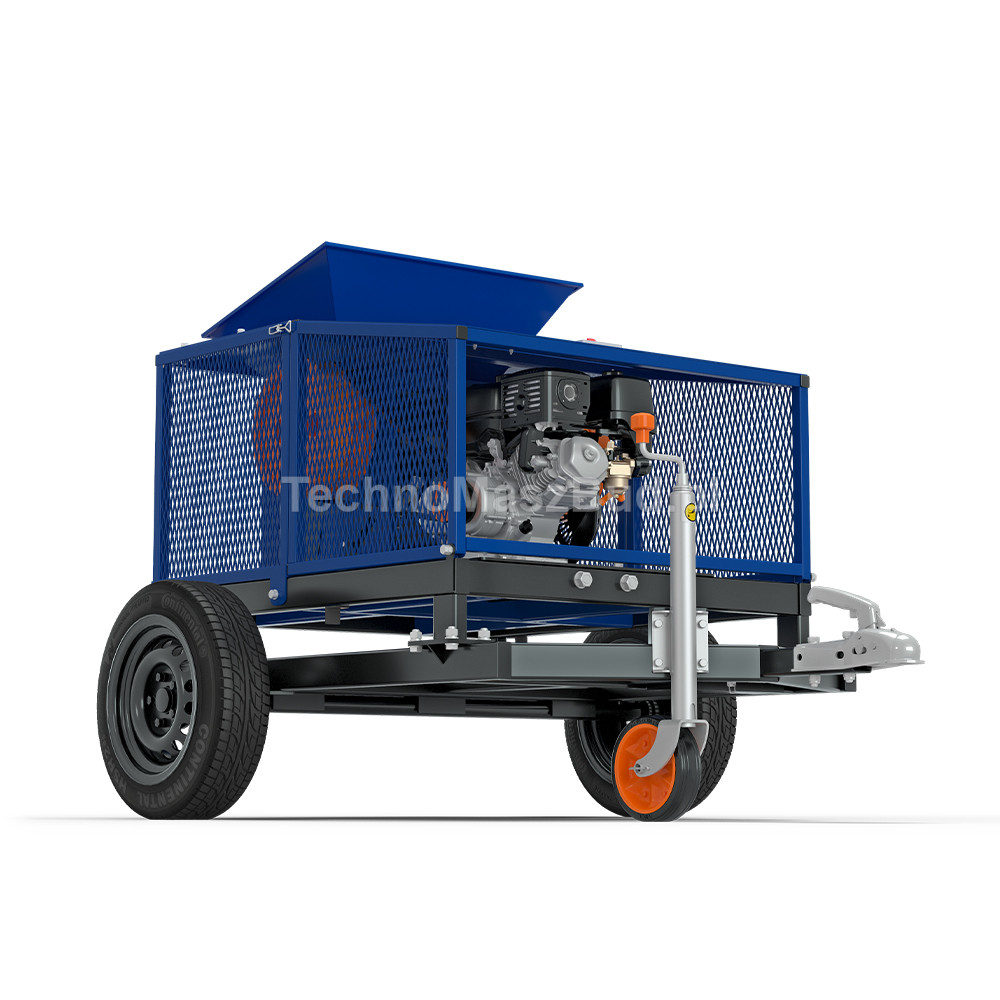

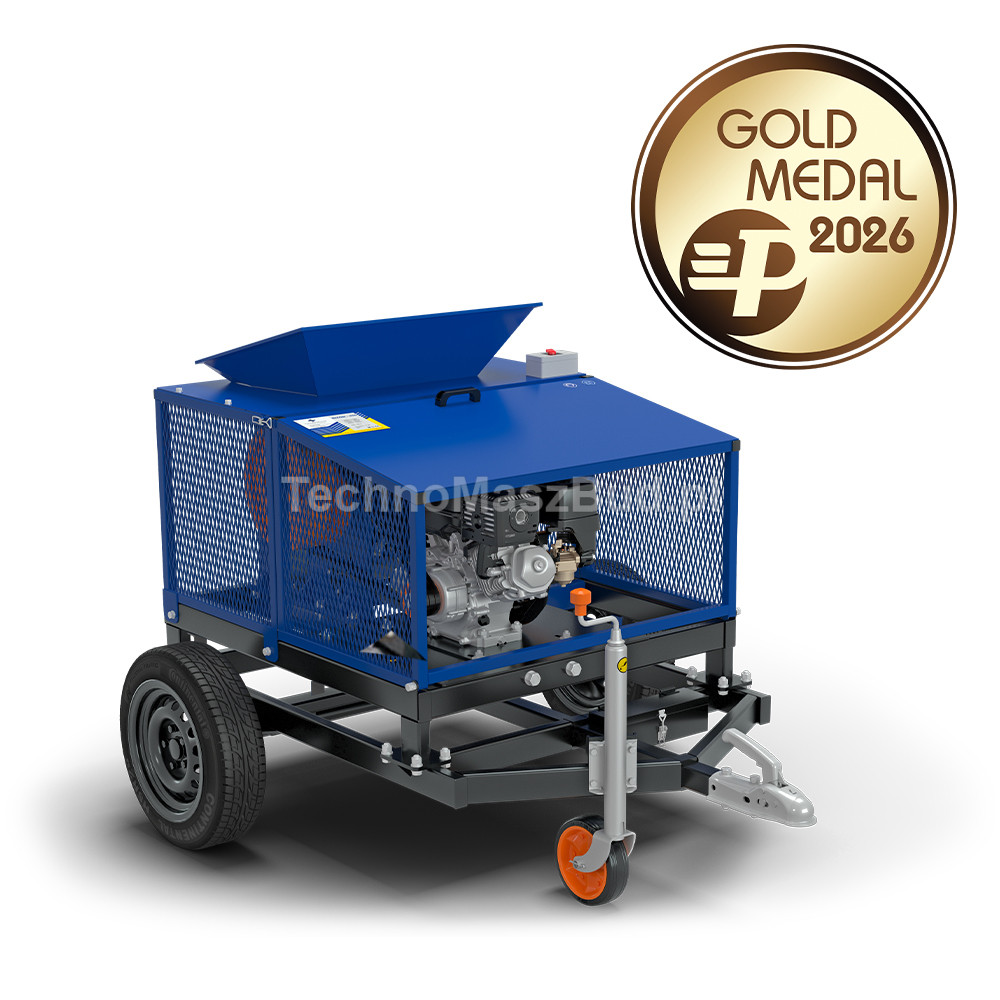

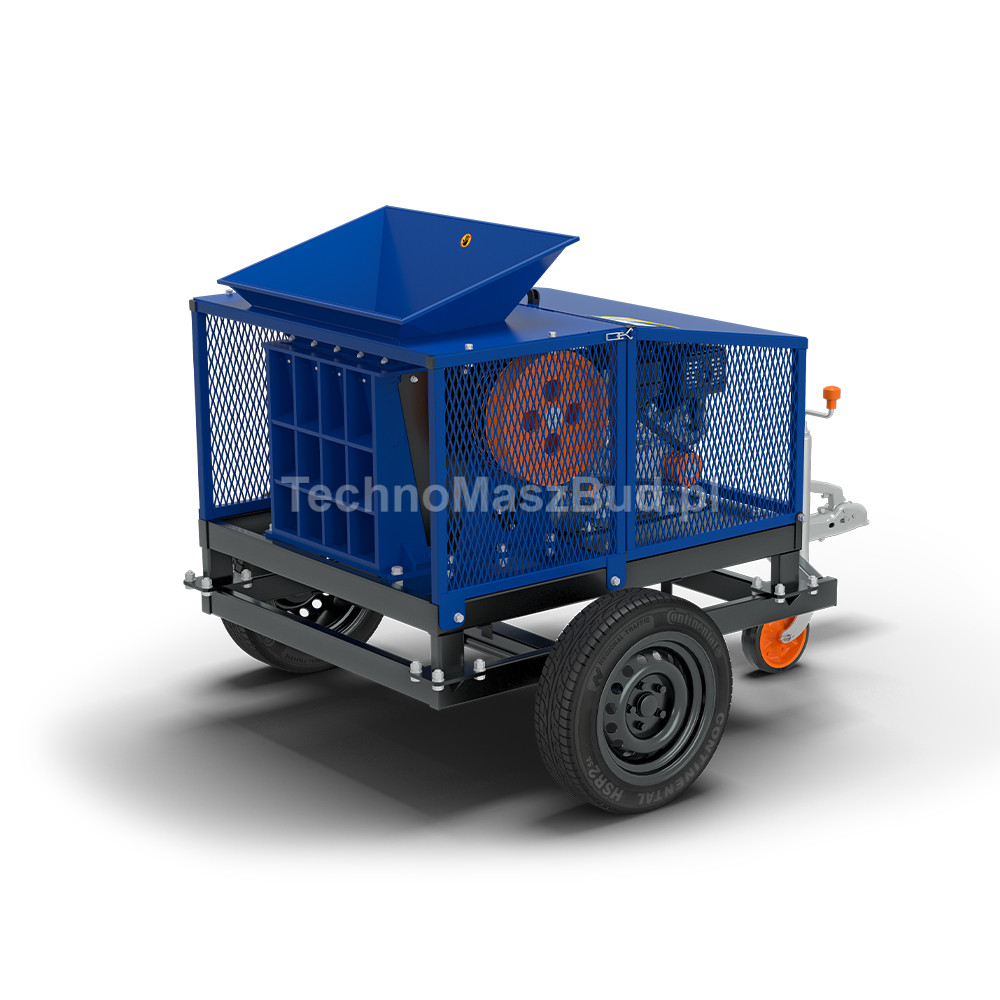

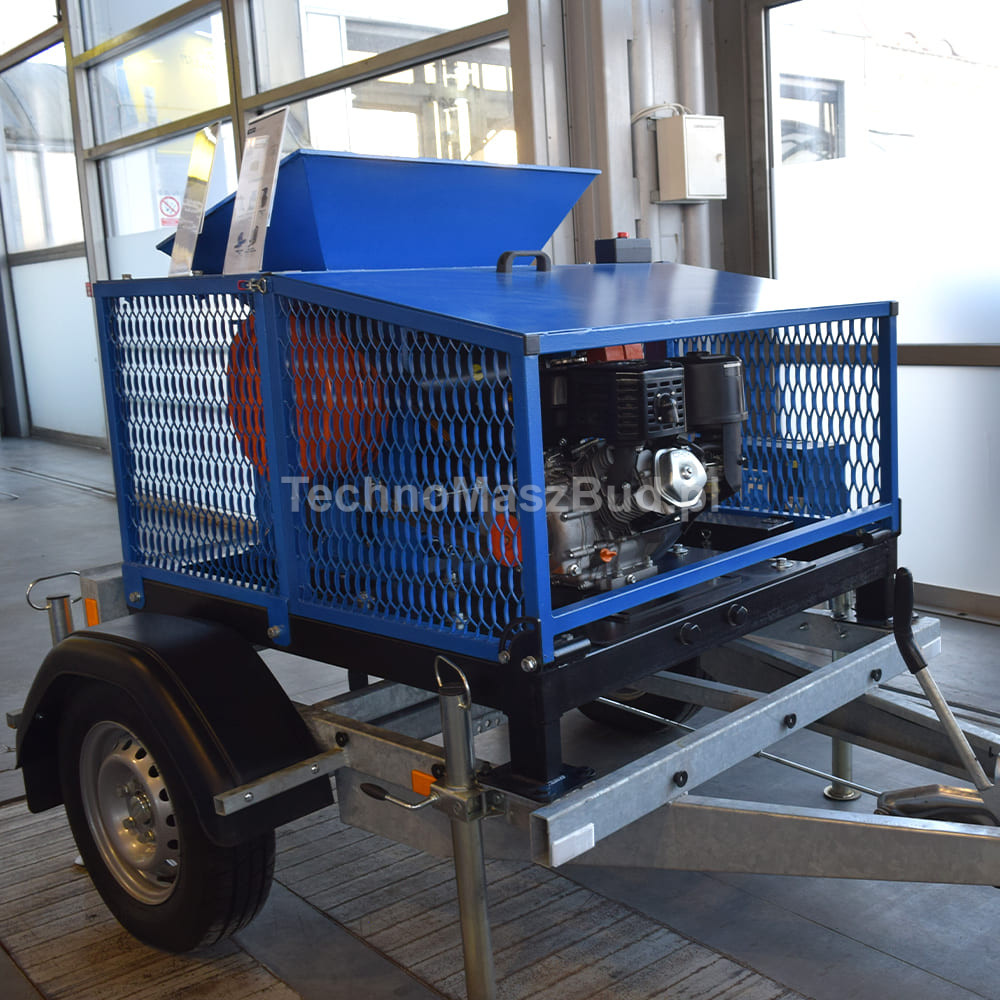

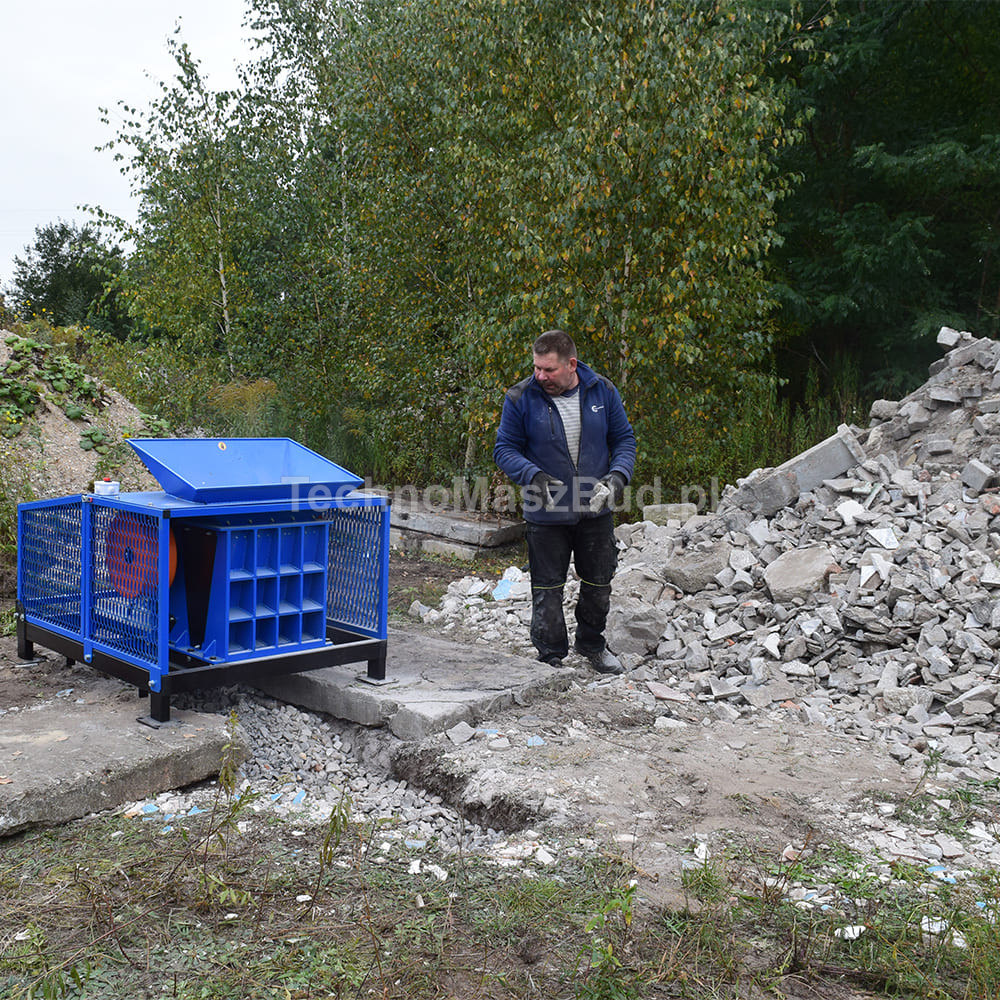

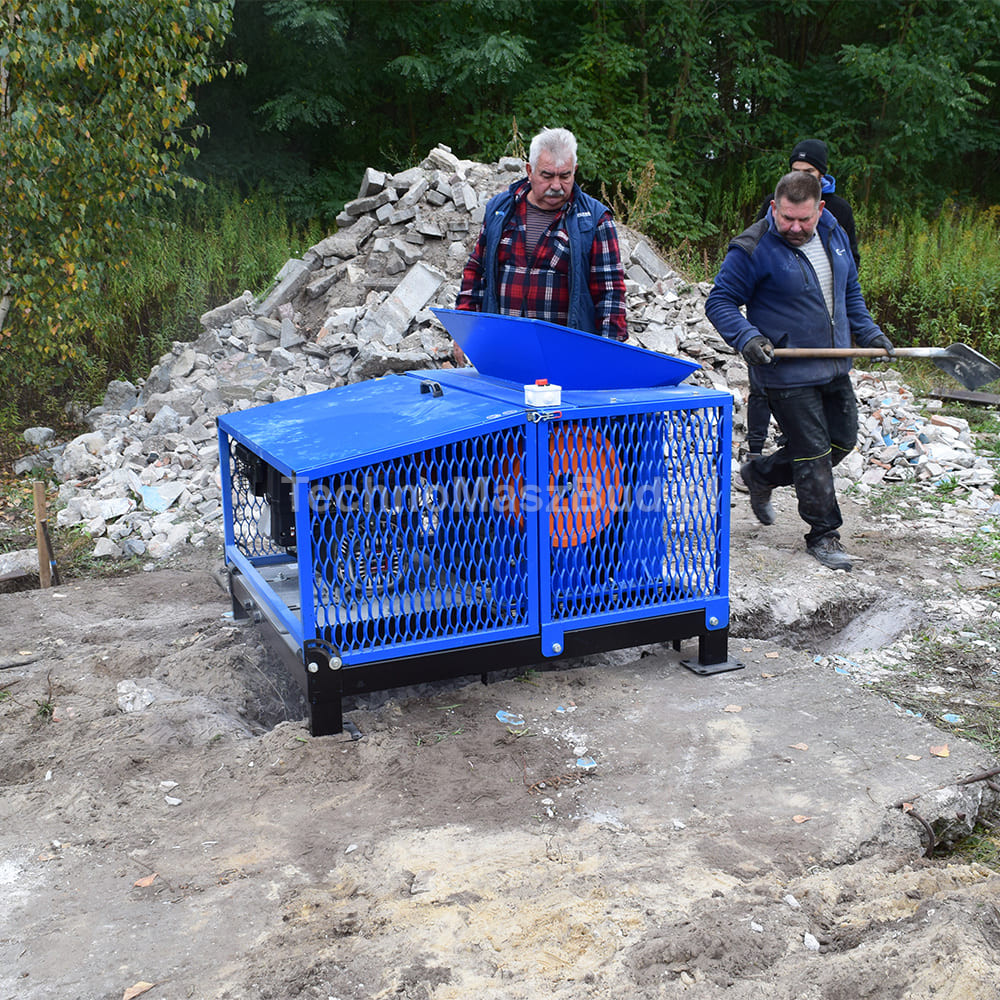

Čelisťový drtič BIZON-450 s dieselovým motorem

Čelisťový drtič BIZON-450 s dieselovým motorem 15 k s reduktorem 1:2 je nejvýkonnější model z řady BIZON, určený ke drcení velkých prvků z nevyztuženého betonu, stavební suti, cihel, keramických materiálů, kamene, uhlí a koksu. Díky velkému plnicímu otvoru a vysokému točivému momentu vznětového motoru si zařízení výborně poradí s materiály větších rozměrů a zajišťuje vysoký pracovní výkon.

Model vybavený dieselovým motorem 15 k a reduktorem s převodovým poměrem 1:2 byl navržen s ohledem na intenzivní provoz v terénu. Je to ideální řešení pro stavební firmy, recyklační závody a podniky provádějící demoliční práce, kde je vyžadována plná mobilita a nezávislost na elektrickém napájení.

Ve srovnání s menšími modely řady BIZON umožňuje drtič BIZON-450 podávání materiálu o rozměrech až 450 × 200 mm, díky čemuž omezuje nutnost předběžného rozdrcení velkých prvků před zahájením procesu drcení.

V případě nutnosti získání velmi jemné frakce pod 50 mm se doporučuje použití dvou čelisťových drtičů pracujících v jedné technologické lince. Model BIZON-450 provádí předběžné rozdrcení materiálu, zatímco druhý, menší drtič umožňuje získat konečnou frakci.

Princip činnosti

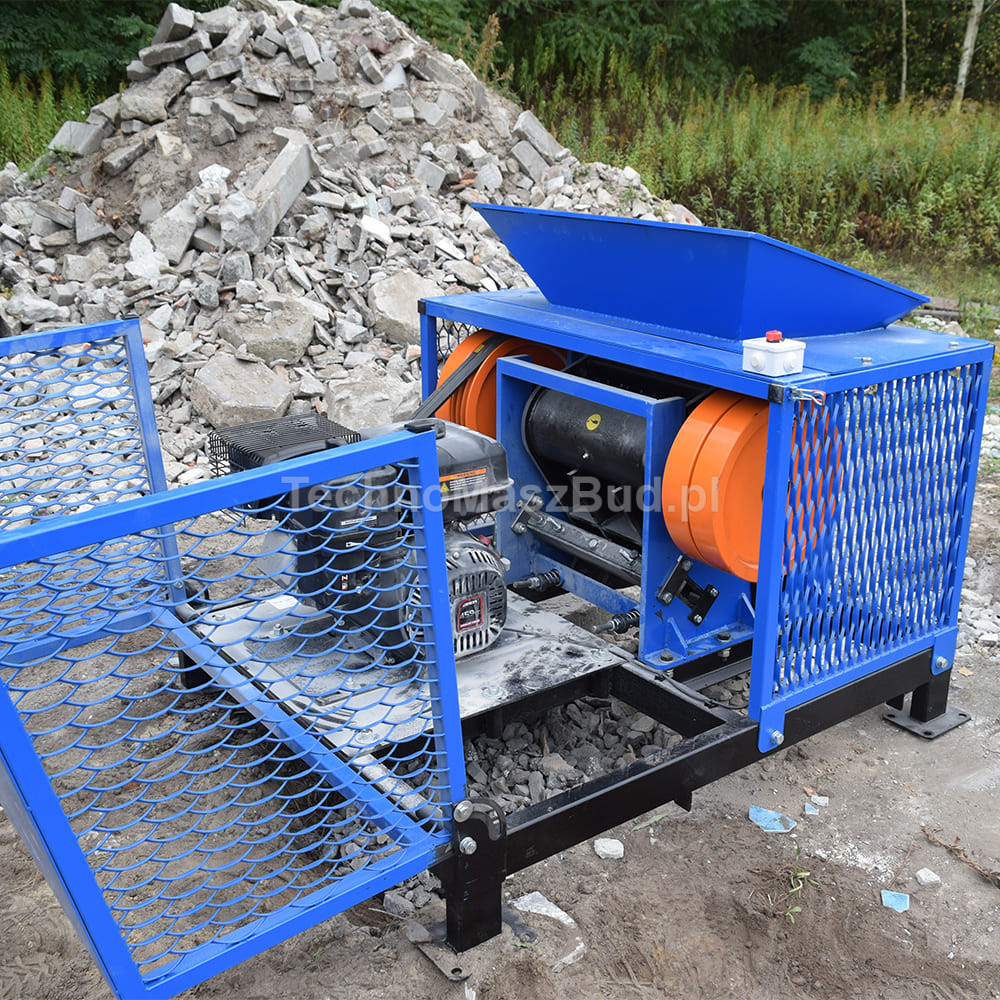

Vznětový motor pohání excentrický hřídel odpovědný za pohyb pracovní čelisti. Materiál se dostává mezi pohyblivou a pevnou čelist, kde je působením velké tlakové síly rozdrcen. Hotový materiál opouští pracovní komoru po dosažení nastavené frakce.

Klíčové pracovní prvky drtiče - čelisti - jsou k dispozici v několika materiálových variantách, které se volí podle druhu zpracovávaného materiálu. Ve standardní verzi, která je součástí dodávky, jsou čelisti vyrobeny ze šedé litiny EN-GJL-250. Volitelně jsou k dispozici také čelisti z vysokomanganové oceli Mn18Cr2 a z oceli Hardox. Tyto materiály se vyznačují vysokou odolností proti opotřebení a rázovému zatížení.

Pro drcení měkčích materiálů, jako jsou cihly nebo keramika, se doporučuje použití čelistí ze šedé litiny. V případě tvrdých materiálů, jako je lomový kámen nebo žula, se doporučují čelisti z vysokomanganové oceli Mn18Cr2 nebo z oceli Hardox.

Pracovní část drtiče je k dispozici ve dvou variantách, které se volí podle druhu zpracovávaného materiálu:

• Standardní verze, která je součástí dodávky, umožňuje nastavení frakce výstupního materiálu. Je určena především k drcení měkčích materiálů, jako jsou cihly, beton nebo keramika.
• Pro práci s nejtvrdšími materiály, jako je žula nebo lomový kámen, je k dispozici druhá varianta - zesílená pracovní část. Tato konstrukce byla navržena pro drcení tvrdých materiálů a intenzivní provoz. Při objednání stroje se zesílenou pracovní částí se doporučuje použití čelistí z oceli Hardox nebo vysokomanganové oceli Mn18Cr2, které zajišťují zvýšenou odolnost proti opotřebení a rázovému zatížení.

V případě použití zesílené pracovní části není možné regulovat výstupní frakci. Výstupní frakce má pevně stanovenou hodnotu 30 mm. Konstrukce byla navržena tak, aby byl maximálně omezen počet pohyblivých prvků, což přispívá k vysoké spolehlivosti zařízení.

Nejdůležitější výhody čelisťového drtiče BIZON-450 s dieselovým motorem

• Dieselový motor 15 k zajišťující vysoký točivý moment při drcení tvrdých materiálů
• Reduktor s převodovým poměrem 1:2 zvyšující účinnost přenosu pohonu
• Velký plnicí otvor 450 × 200 mm umožňující podávání větších prvků

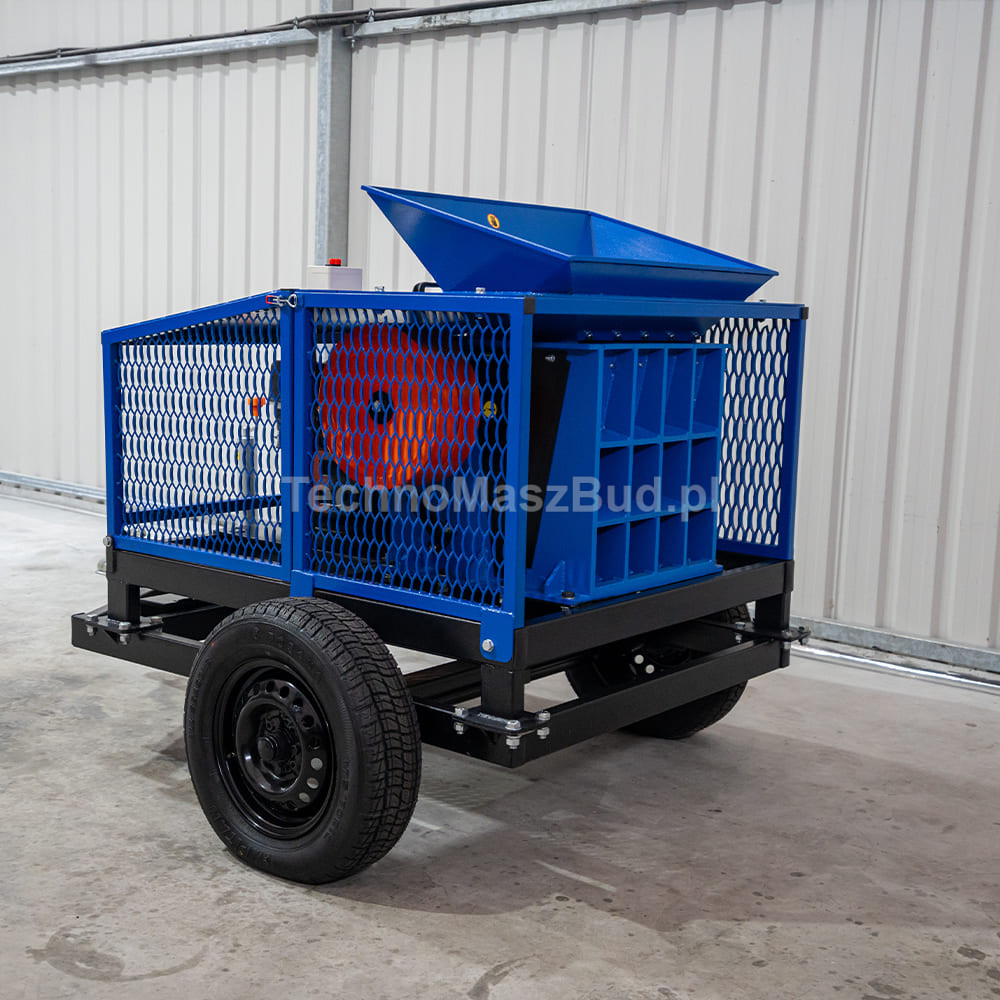

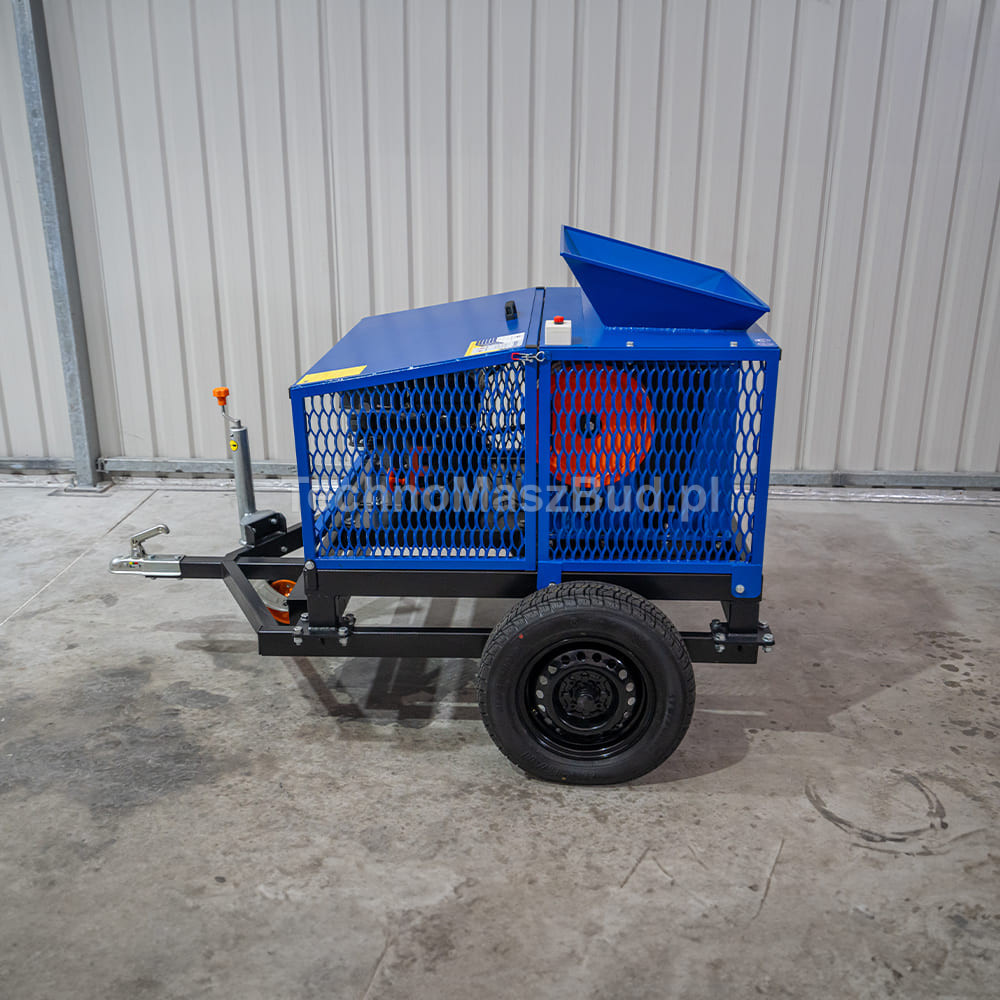

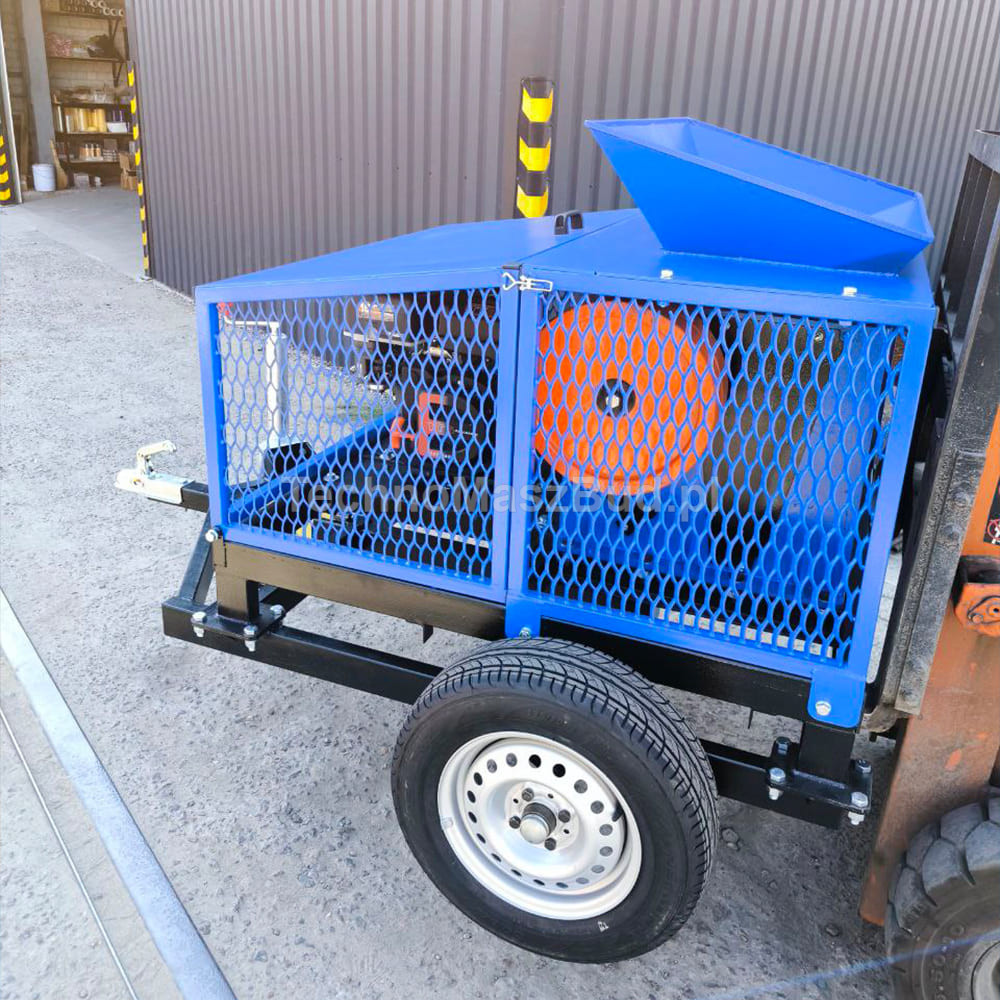

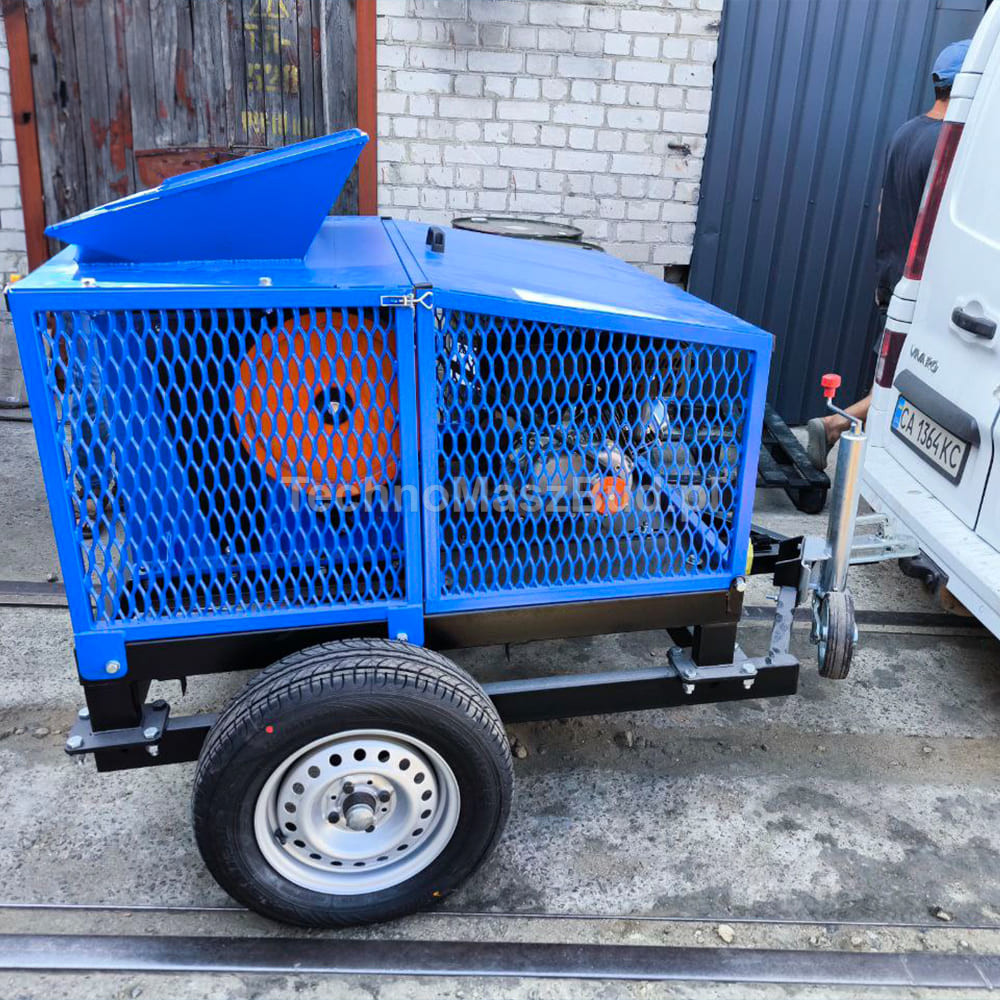

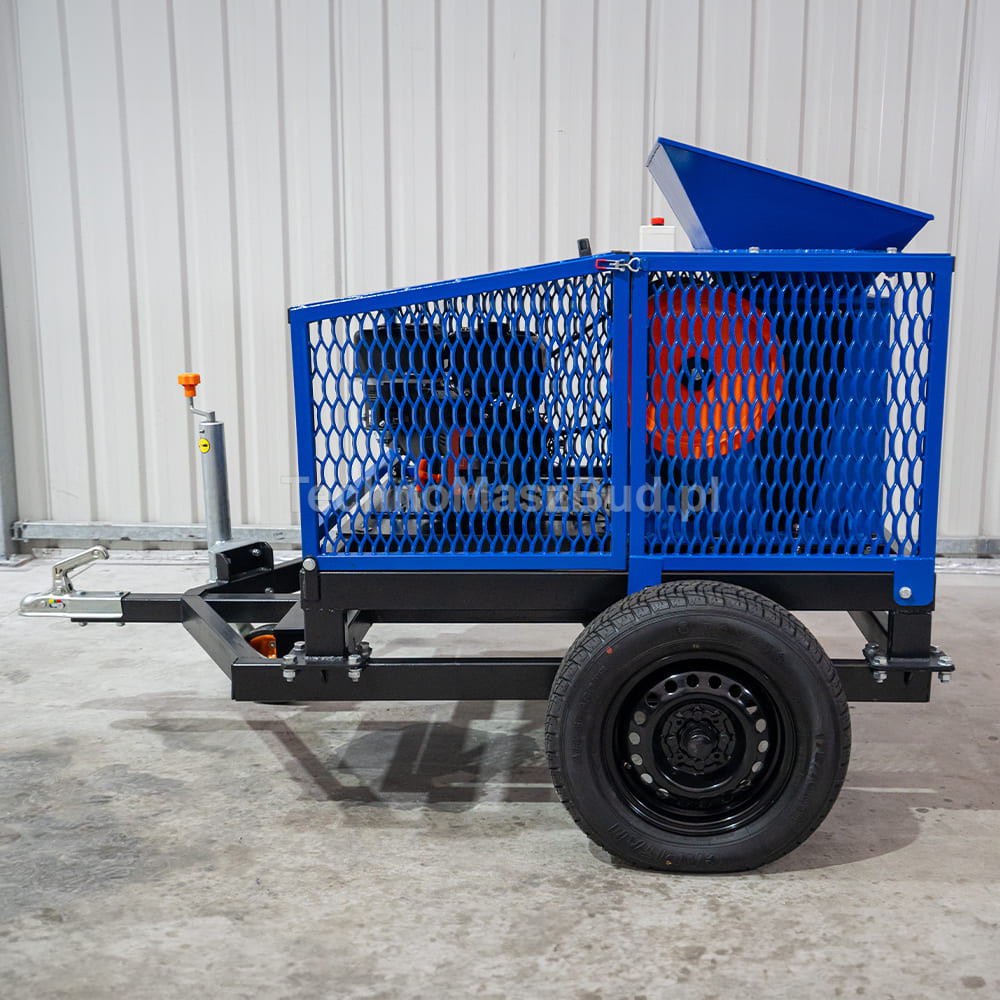

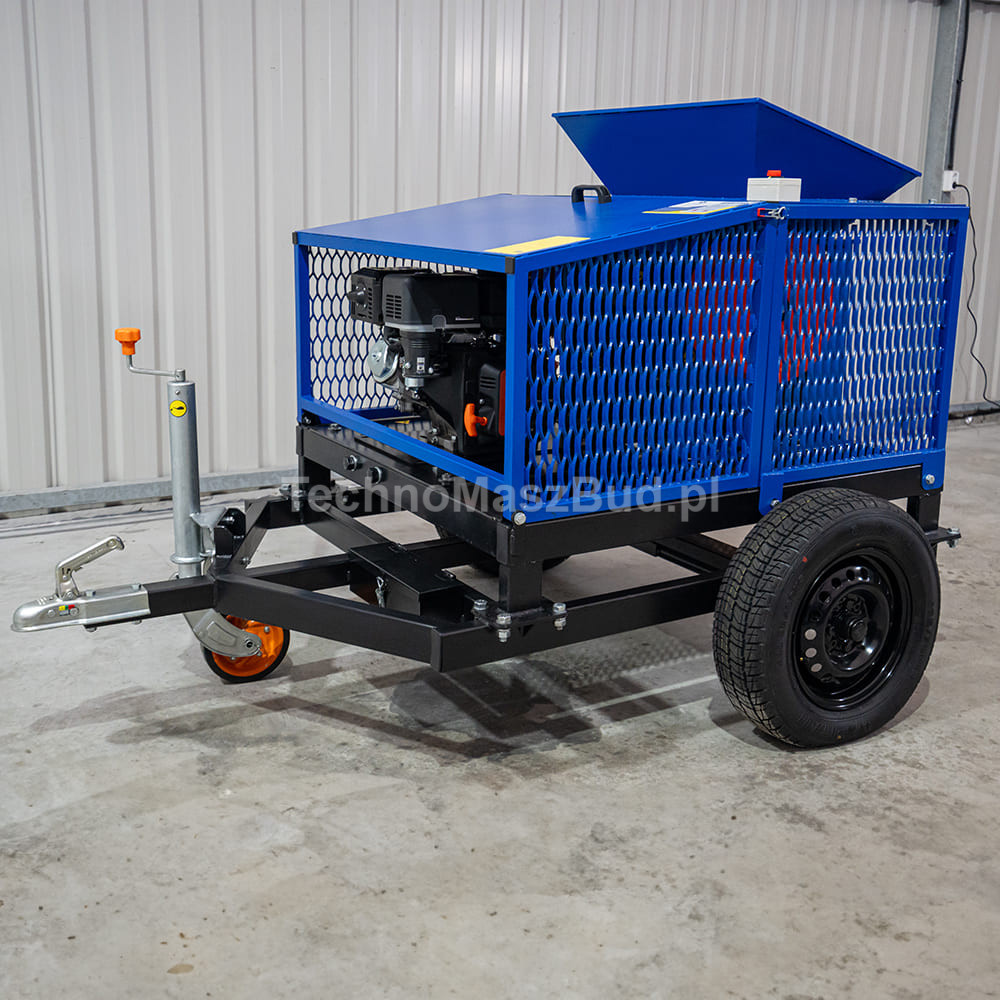

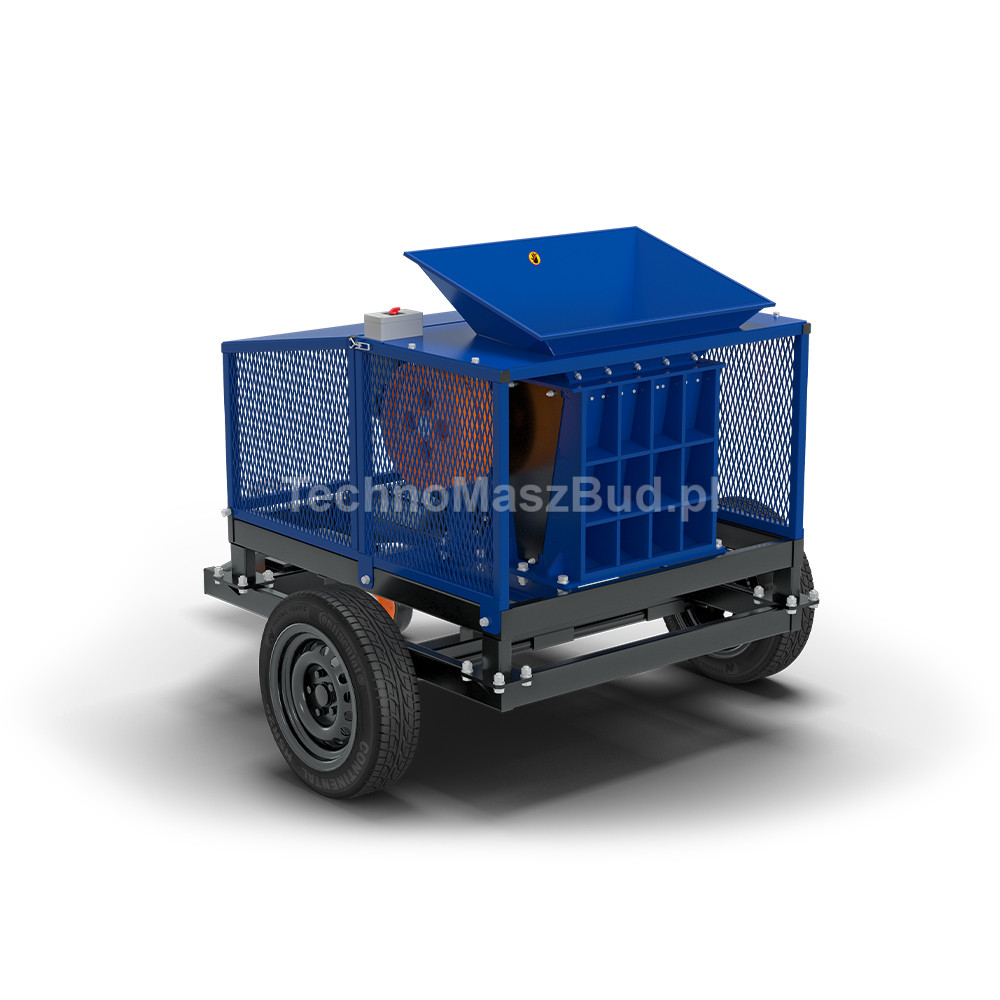

• Mobilní konstrukce vybavená koly a tažným závěsem usnadňujícím přepravu
• Možnost volby typu čelistí podle druhu drceného materiálu
• Robustní konstrukce určená pro intenzivní práci v náročných podmínkách

Video: Čelisťový drtič "BIZON-450" pro zpracování kamene, betonu, cihel a dalších tvrdých materiálů:

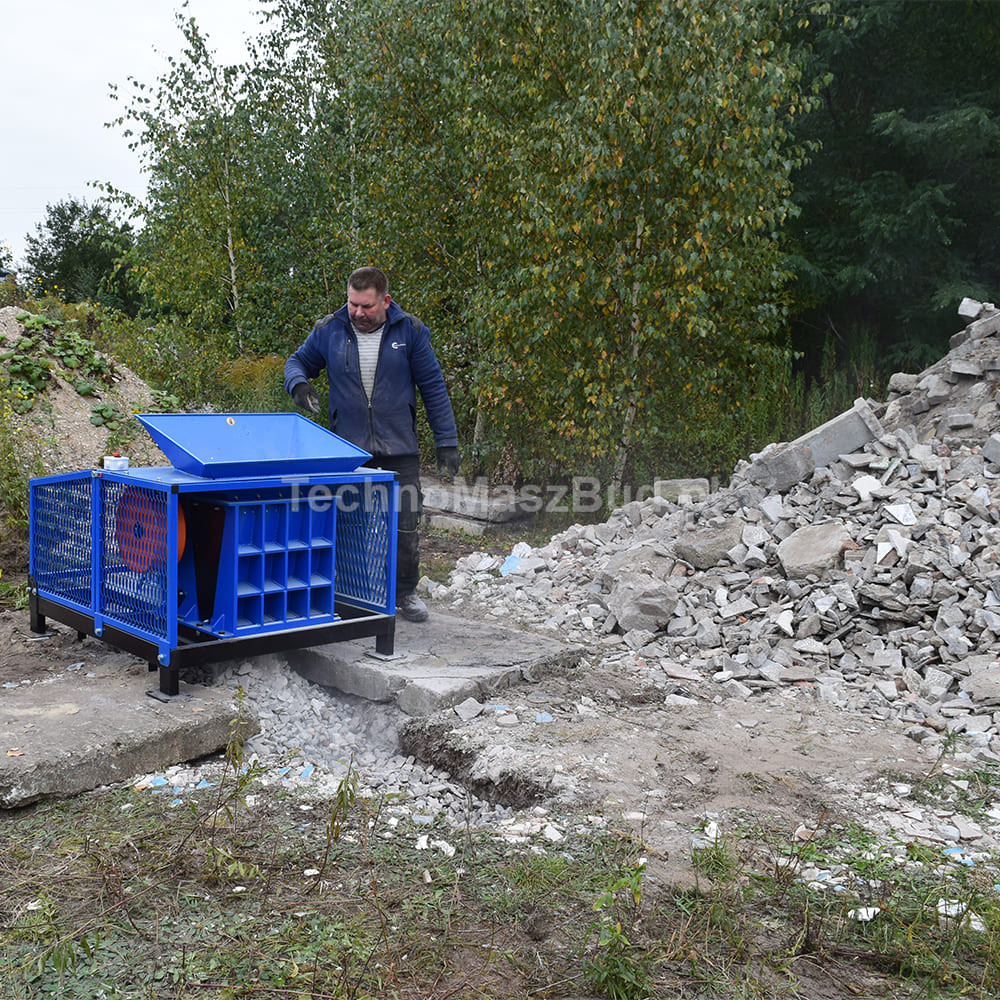

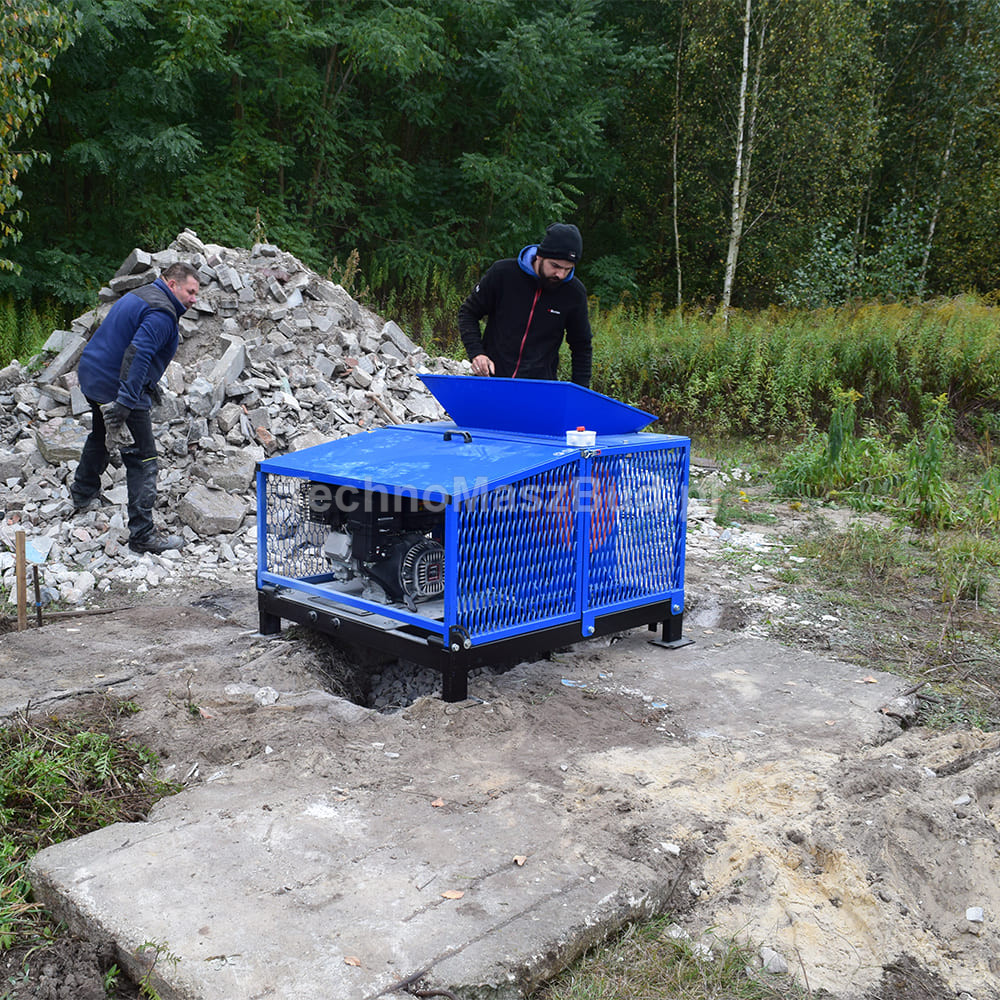

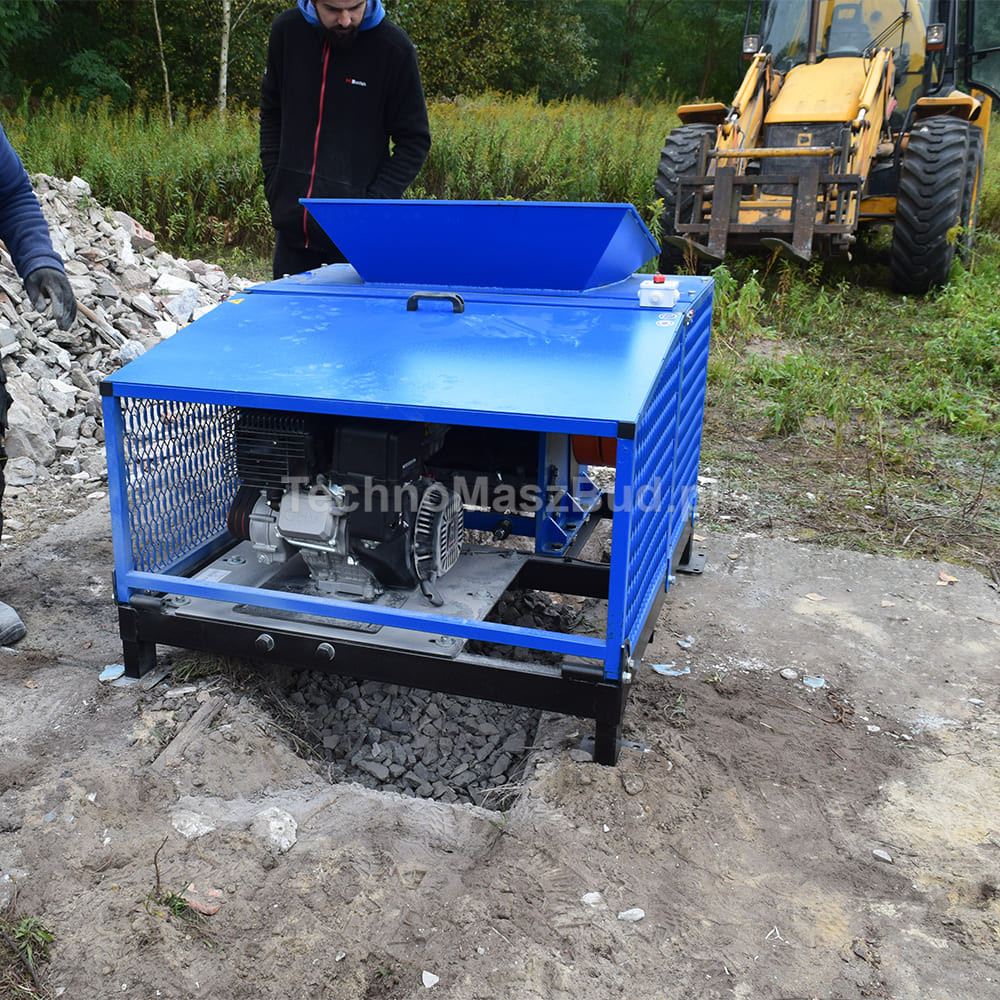

Video: Čelisťový drtič BIZON-450 | Zpracování stavebního odpadu:

Video: Drcení žuly, polního kamene, mramoru a stavební suti | Čelisťový drtič BIZON-450:

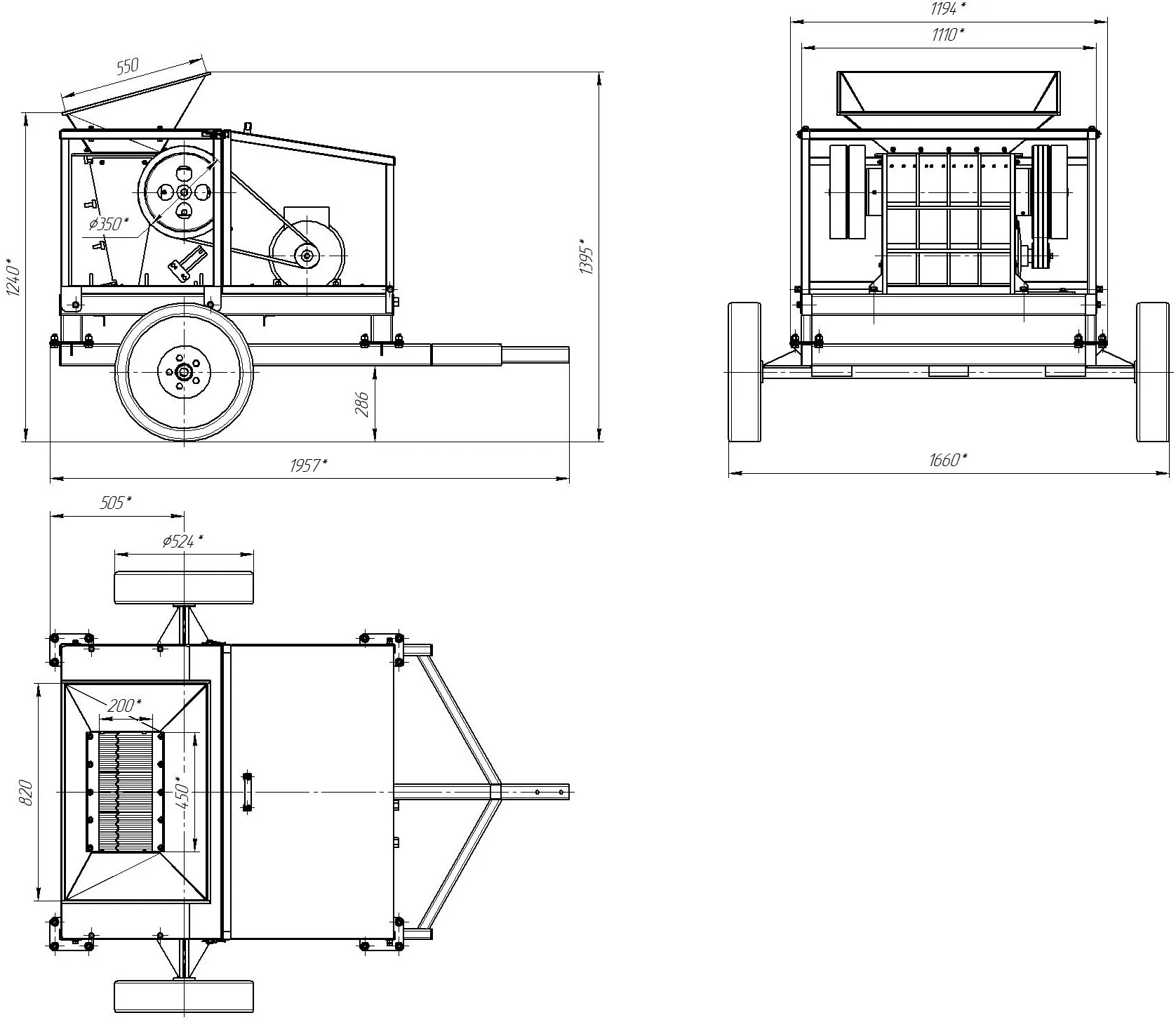

Technický nákres:

Použití

Čelisťový drtič BIZON-450 s dieselovým motorem nachází uplatnění při demolicích, recyklaci stavebních materiálů, výrobě kameniva a při silničních a těžebních pracích. Díky vysokému výkonu a mobilnímu pohonu se osvědčuje všude tam, kde je nutná práce s velkým množstvím materiálu bez přístupu k elektrické energii.

• nevyztužený beton
• stavební suť
• cihla
• keramické materiály
• přírodní kámen
• uhlí
• koks

Technické údaje

• rozměry plnicího otvoru - 450 × 200 mm
• dieselový motor - 15 k
• reduktor - převodový poměr 1:2
• počet čelistí - 6
• hmotnost - 1050 kg

Video: Čelisťový drtič „BIZON-450“ s dopravníkem | Drtič betonu, žuly a cihel:

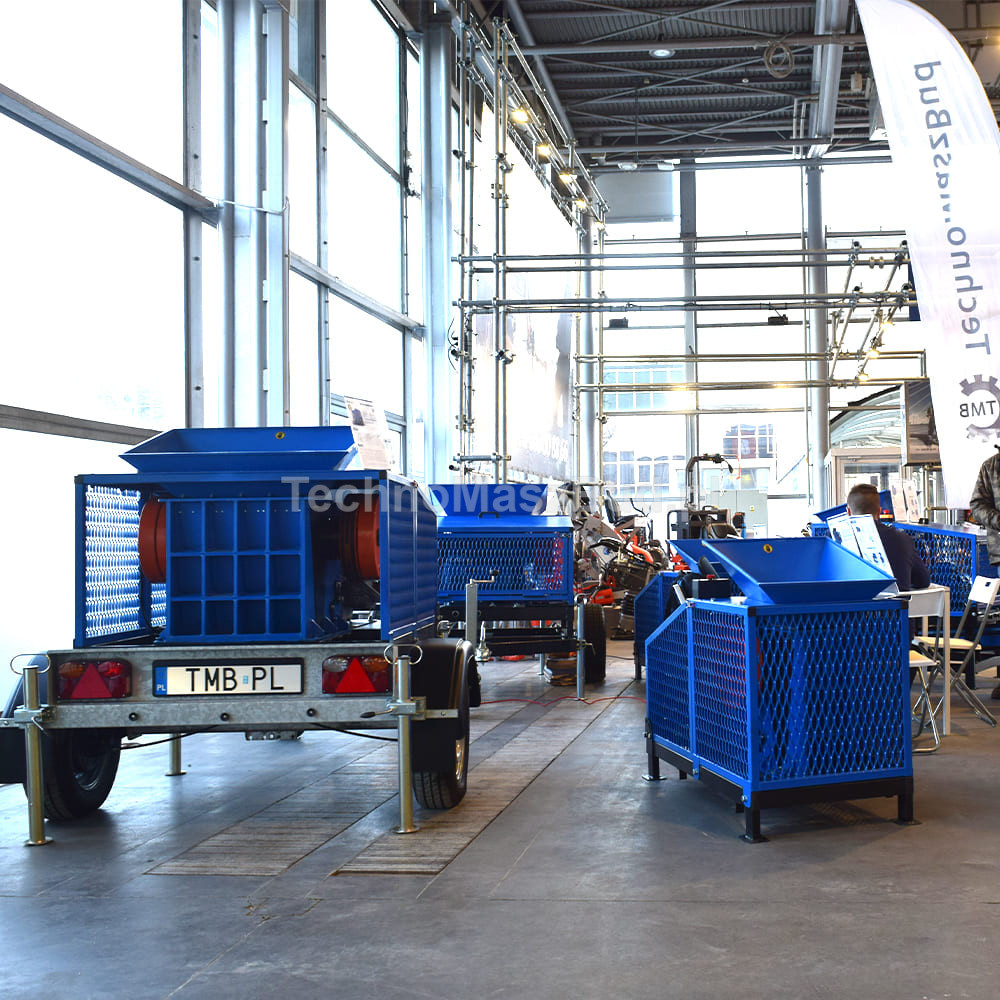

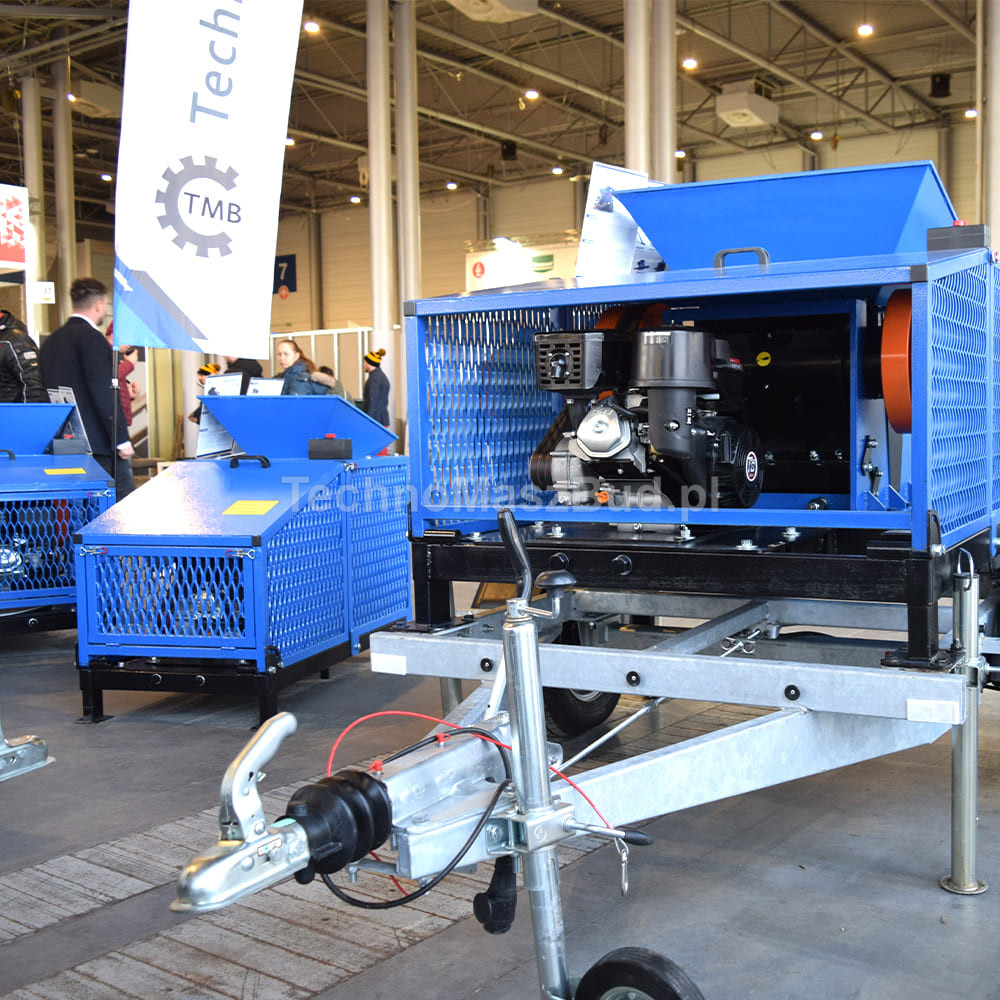

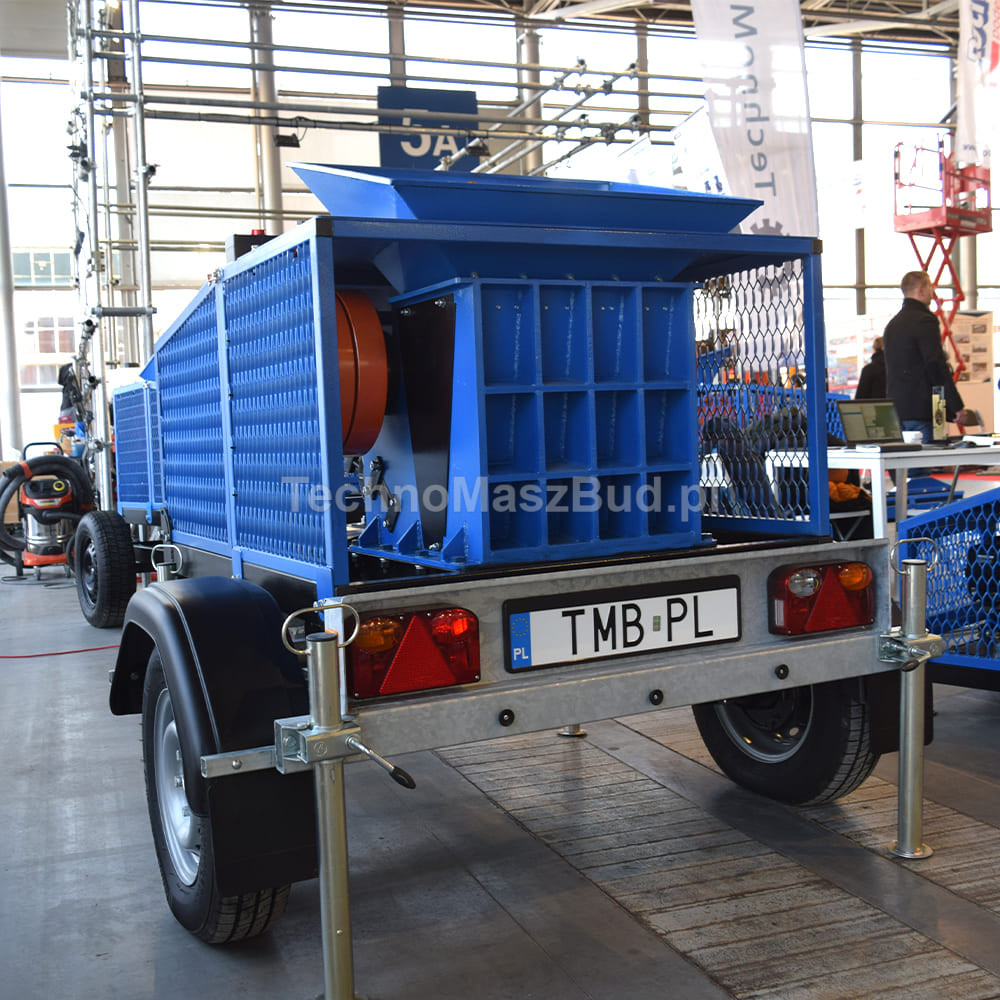

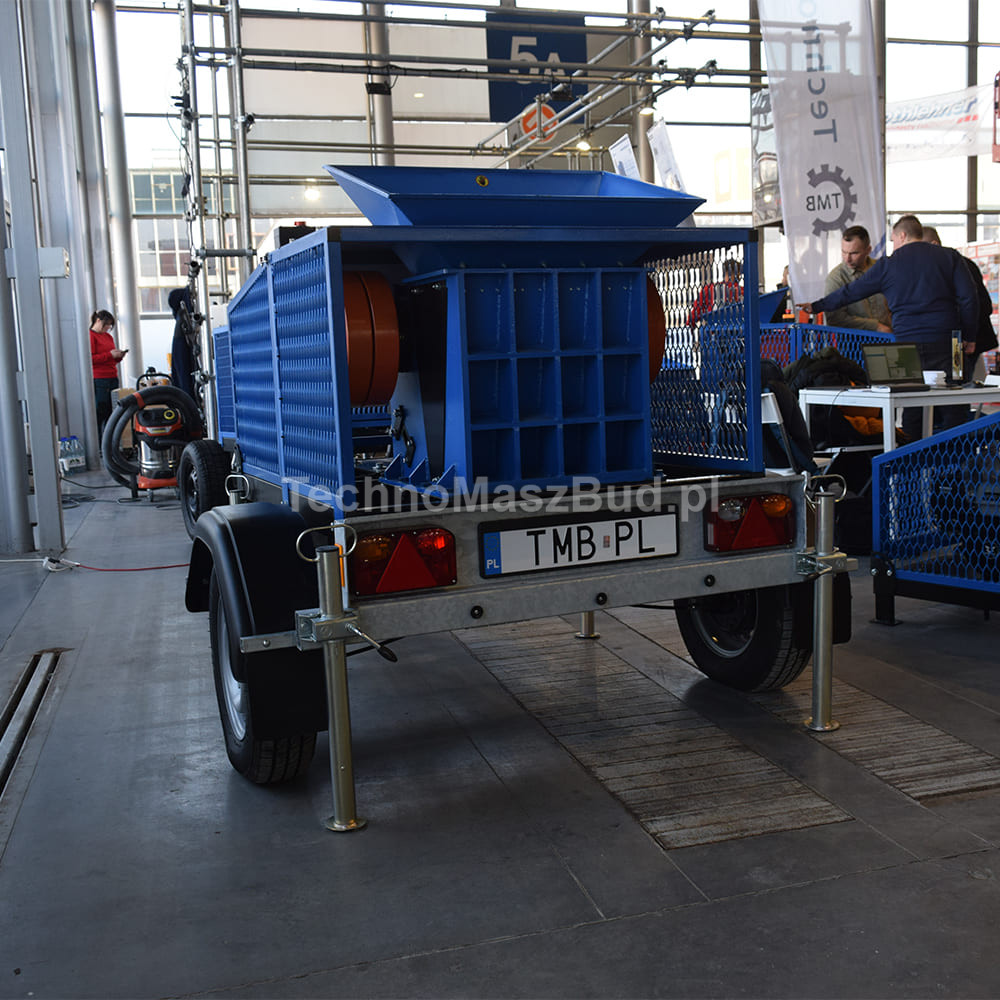

Video: TechnoMaszBud na veletrhu BUDMA / Intermasz 2026. Prezentace drtičů BIZON:
