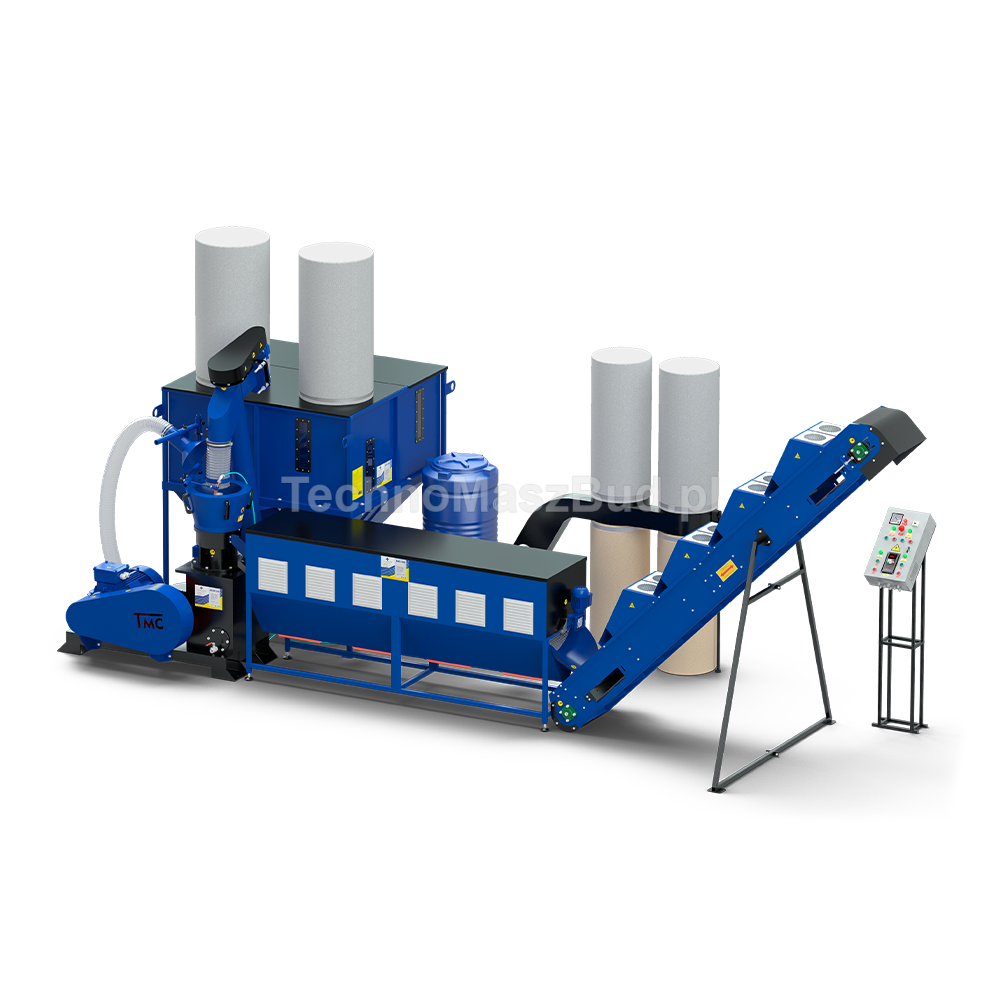

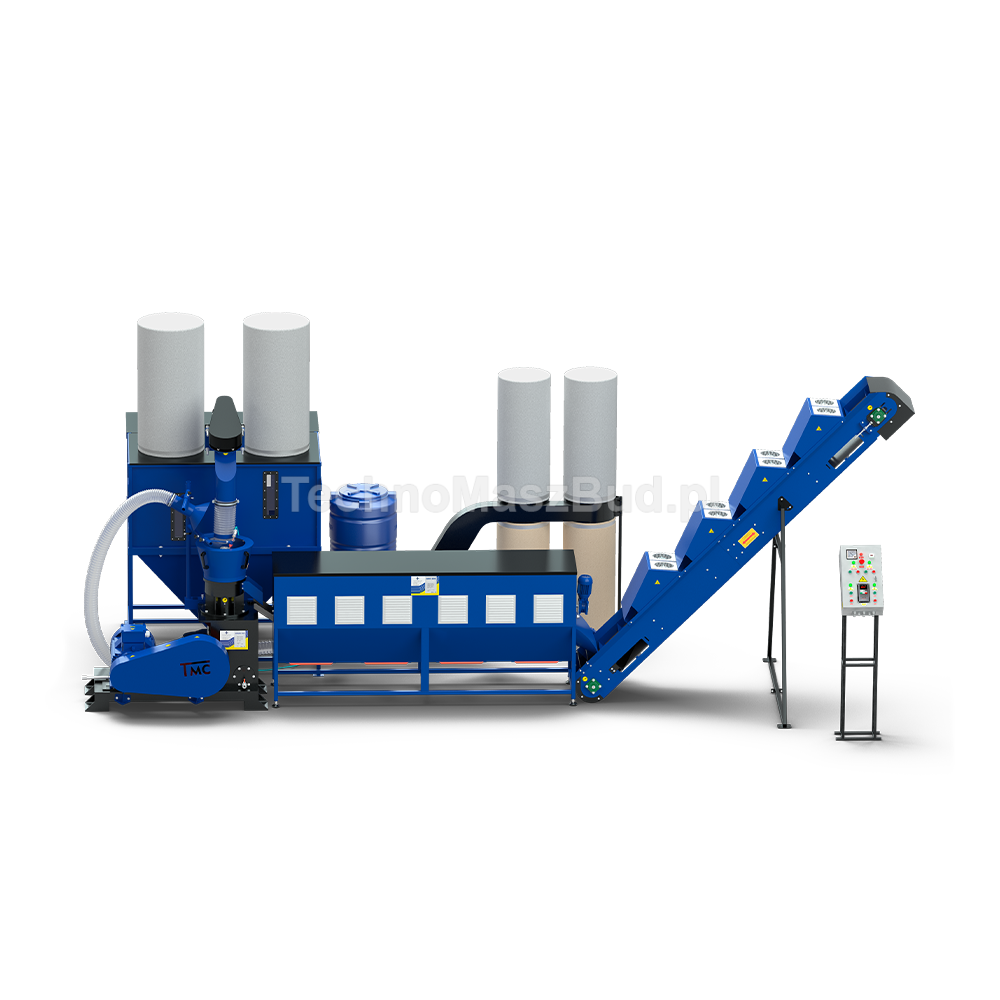

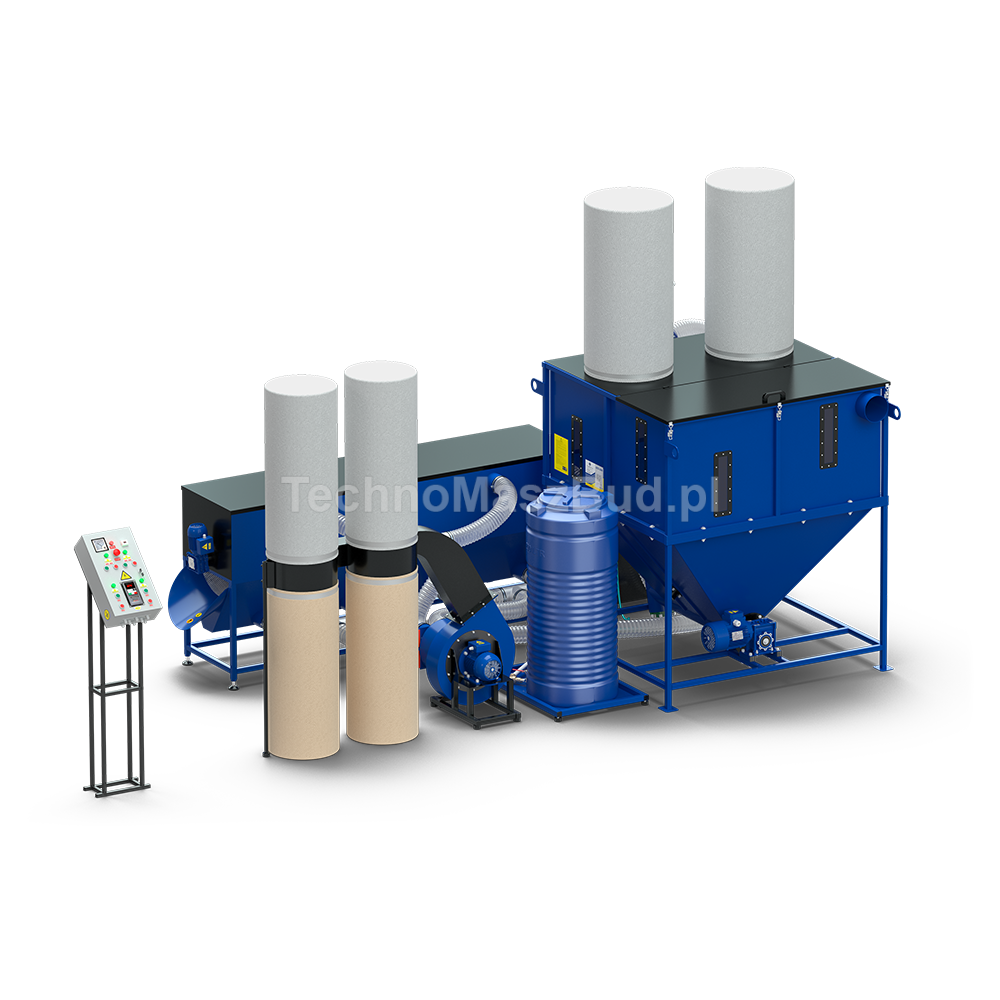

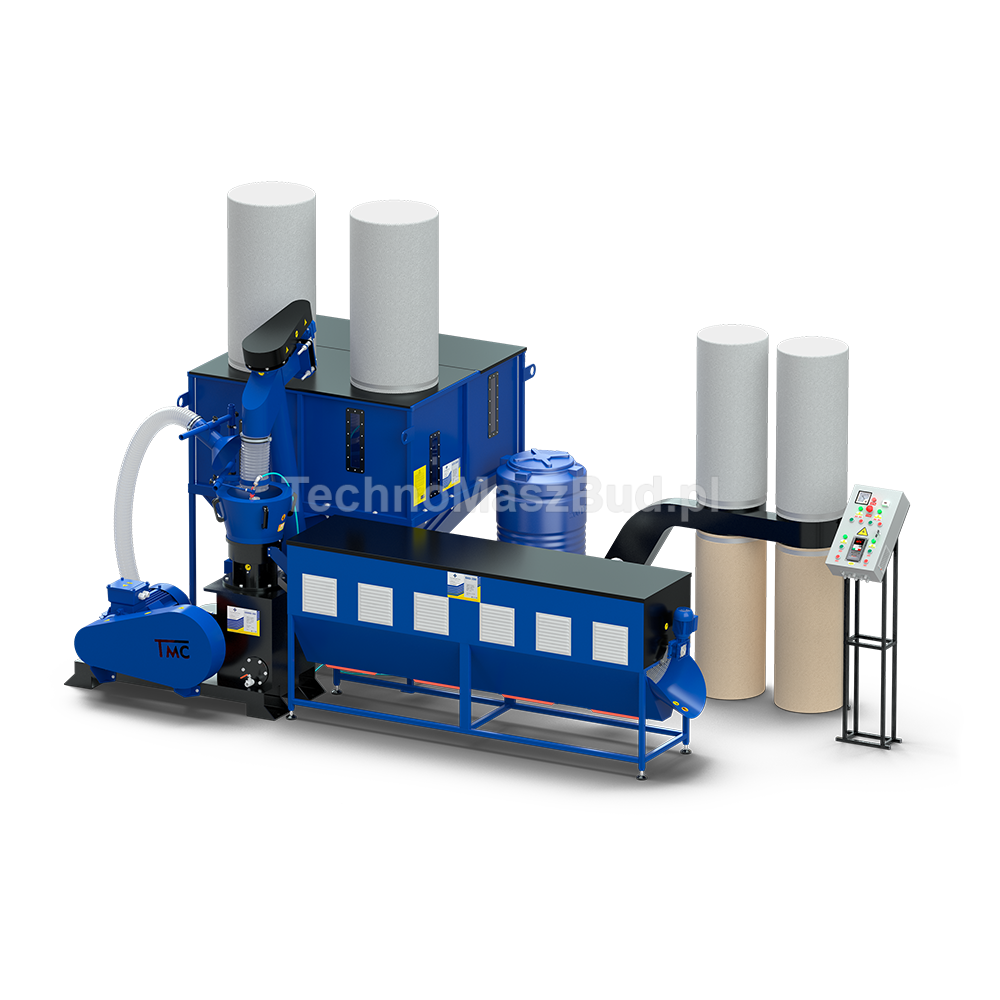

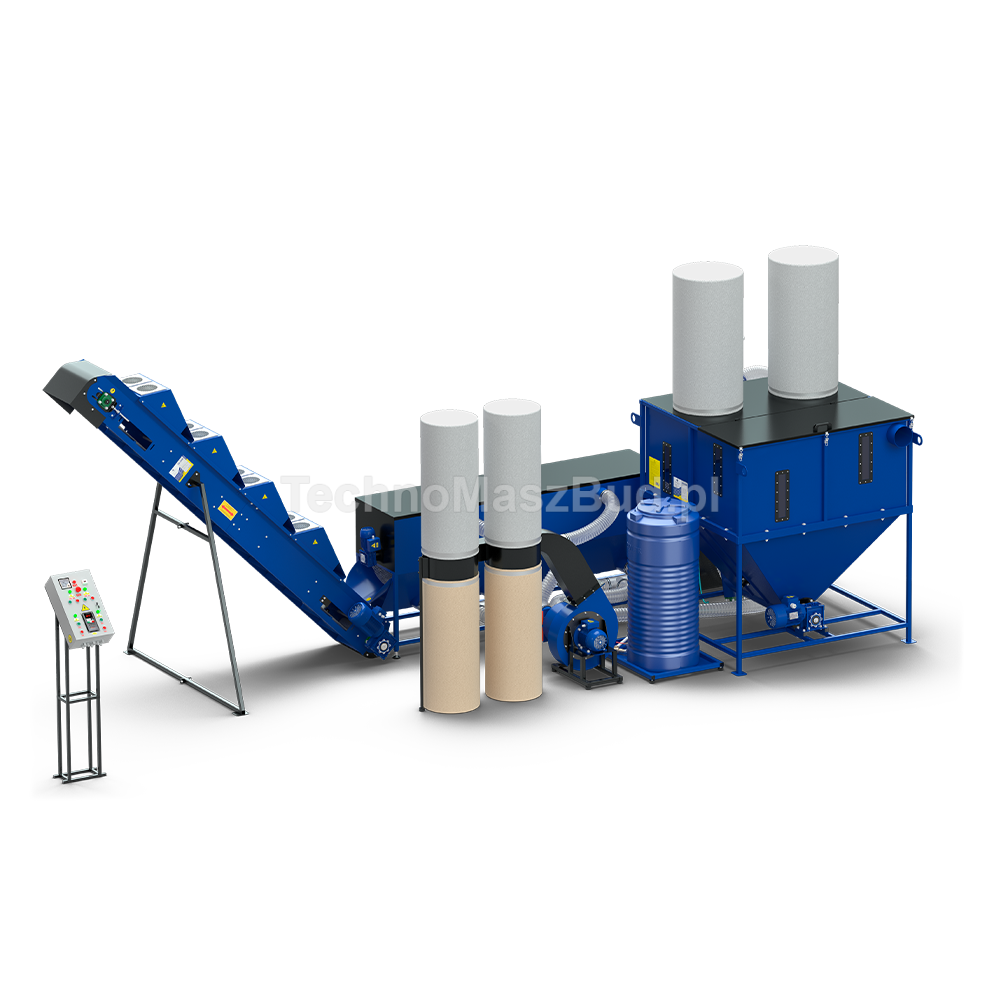

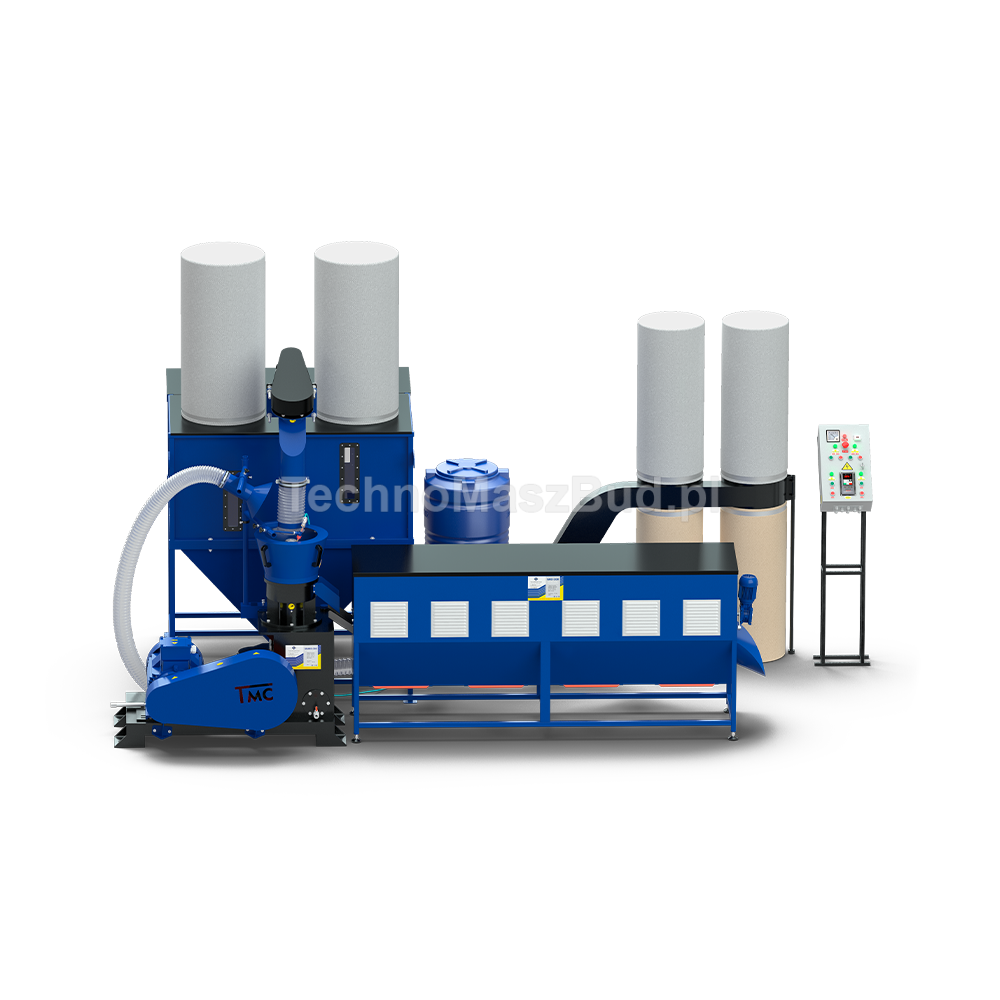

Pelletieranlage LDG-3000 (MAX+)

Granulierlinie LDG-3000 MAX+ ist eine komplette Lösung, die zum Granulieren verschiedener Arten von Rohstoffen bestimmt ist, darunter Materialien, die zur Herstellung von Pellets und Futtermitteln verwendet werden. Die Konstruktion der Linie wurde mit Blick auf die kontinuierliche Zuführung des vorbereiteten Rohstoffs zur Pelletpresse, seine Granulierung und anschließend die Kühlung und Reinigung des fertigen Produkts entwickelt.

Die Version LDG-3000 MAX+ zeichnet sich durch den Einsatz des Schneckenförderers PS-1500 mit einem Fassungsvermögen von 1,5 m³ aus, der gleichzeitig die Funktion eines Zyklons erfüllt. Eine solche Lösung ermöglicht es, die Lagerung und gleichmäßige Zuführung des Rohstoffs mit der Staubabführung zu verbinden. Die Linie kann auch an einen zusätzlichen Zerkleinerer sowie an einen pneumatischen Förderer angeschlossen werden, was die Anpassung des Systems an den verwendeten Rohstoff und die Organisation des Produktionsprozesses ermöglicht.

Wie funktioniert die Linie LDG-3000 MAX+?

Der vorbereitete Rohstoff gelangt in den Schneckenförderer PS-1500, von wo aus er gleichmäßig zur Pelletpresse PRIME-300 geleitet wird. Je nach Art des Materials kann im Prozess auch ein Befeuchtungssystem eingesetzt werden, das die Zugabe von Wasser zum Rohstoff während der Granulierung ermöglicht.

In der Pelletpresse wird das Material dem Granulierungsprozess unterzogen, wodurch Granulat mit dem erforderlichen Durchmesser entsteht. Das fertige Produkt wird anschließend zum Kalibrierer-Kühler KC-200 geleitet, wo es gekühlt und von Staub sowie feinen Bruchstücken gereinigt wird. Das geschlossene Absaugsystem SO-2 unterstützt die Luftzirkulation und das Sammeln der Rückstände, die während des Betriebs der Linie entstehen.

Video: Pelletproduktionslinie LDG-3000 MAX+ | Pelletproduktion aus Kiefernsägemehl nach dem Trockner:

Zum Lieferumfang der Linie LDG-3000 MAX+ gehören:

• Pelletpresse / Pellet-Maschine PRIME-300 - das Hauptgerät, das für das Granulieren des vorbereiteten Rohstoffs verantwortlich ist.
• Schneckenförderer PS-1500 - ein Behälter mit einem Fassungsvermögen von 1,5 m³, der zur gleichmäßigen Zuführung des Rohstoffs zur Pelletpresse dient und gleichzeitig die Funktion eines Zyklons erfüllt.
• Kalibrator-Kühler für Pellets KC-200 - bestimmt zum Kühlen des fertigen Granulats sowie zum Entfernen von Staub und feinen Bruchstücken.
• Absaugsystem SO-2 - ist für die Luftzirkulation sowie das Sammeln von Staub und Rohstoffresten verantwortlich.
• Bedienpanel LDG-3000 MAX+ - dient zur Bedienung und Kontrolle der Arbeit der einzelnen Elemente der Linie.
• Befeuchtungssystem LDG - ein Einspritzsystem mit Ständer, das die Zugabe von Feuchtigkeit zum Rohstoff während des Granulierungsprozesses ermöglicht.

Rohstoffe zur Granulierung

LDG-3000 MAX+ kann zum Granulieren verschiedener Materialien verwendet werden, abhängig von deren Vorbereitung und Eigenschaften. Die Linie findet Anwendung bei der Verarbeitung von Rohstoffen, die zur Herstellung von Pellets und Futtergranulat verwendet werden.

• Kiefernsägemehl - bis zu 400 kg/h,
• Stroh in feiner Fraktion - bis zu 350 kg/h,
• Schalen - bis zu 380 kg/h,
• Futter - bis zu 700 kg/h.

Die erzielte Leistung wird unter anderem von der Art und der Vorbereitung des Rohstoffs beeinflusst. Bei Materialien, die eine vorherige Zerkleinerung erfordern, besteht die Möglichkeit, zusätzliche Geräte anzuschließen, die den Rohstoff für den Granulierungsprozess vorbereiten.

Video: Wie arbeitet man mit der Pelletproduktionslinie der Serie LDG:

Möglichkeit des Ausbaus der Linie

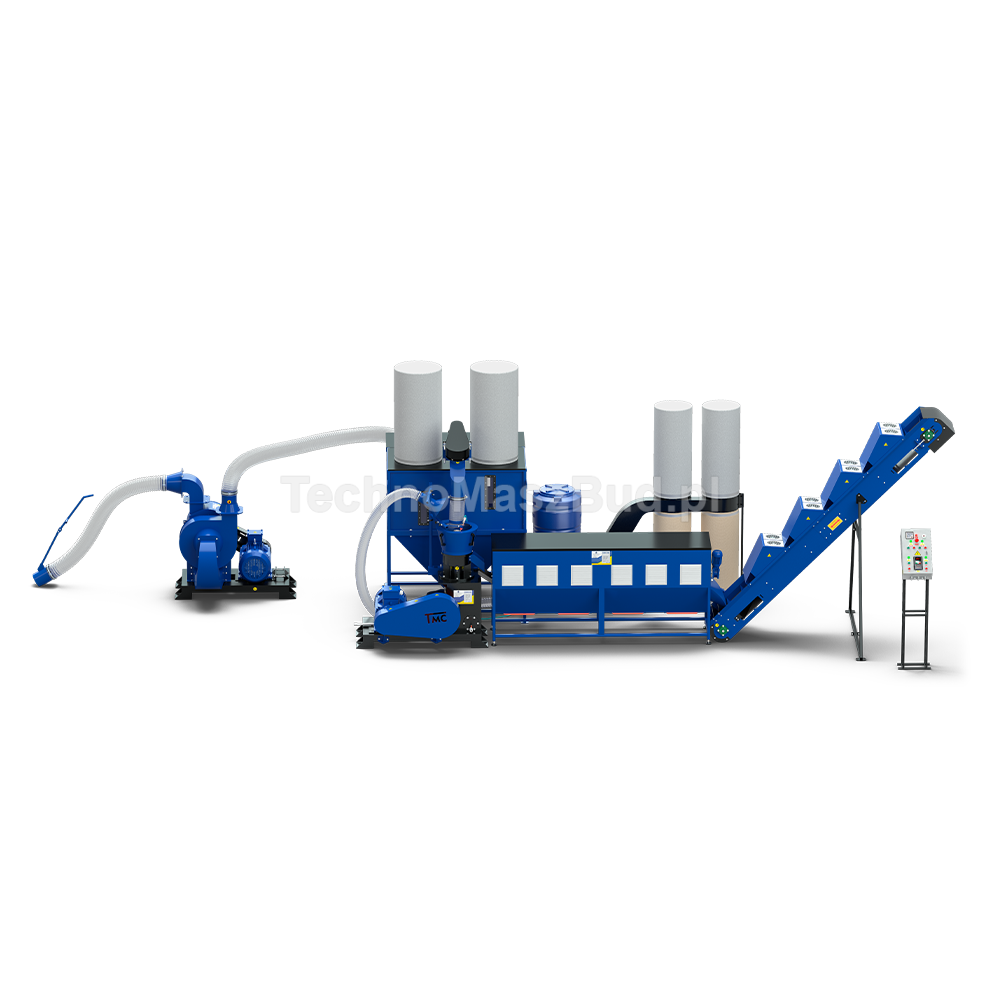

Einer der Vorteile der Konfiguration LDG-3000 MAX+ ist die Möglichkeit, sie an einen konkreten technologischen Prozess anzupassen. An die Linie können ein zusätzlicher Heuzerkleinerer sowie ein pneumatischer Förderer angeschlossen werden. Dies ermöglicht es, das System um weitere Stufen der Vorbereitung und des Transports des Rohstoffs zu erweitern.

Die Auswahl zusätzlicher Geräte hängt von der Art des verarbeiteten Materials sowie von der Art der Organisation des gesamten Prozesses ab. Dadurch kann die Linie entsprechend den Anforderungen der Pellet- oder Futtergranulatproduktion konfiguriert werden.

Die wichtigsten Vorteile von LDG-3000 MAX+

• Komplette technologische Linie - Verbindung von Zuführung, Granulierung, Kühlung und Absaugung in einem System.
• Förderer PS-1500 mit Zyklonfunktion - ein Gerät erfüllt die Funktion eines Zuführbehälters sowie eines Entstaubungssystems.
• Regulierung der Rohstofffeuchtigkeit - das Befeuchtungssystem ermöglicht die Zugabe von Wasser während des Granulierungsprozesses.
• Kühlung und Reinigung des Granulats - KC-200 unterstützt die Vorbereitung des fertigen Produkts nach dem Pelletierprozess.
• Möglichkeit der Arbeit mit verschiedenen Rohstoffen - die Linie kann zum Granulieren von Materialien verwendet werden, die zur Herstellung von Pellets und Futtermitteln bestimmt sind.
• Möglichkeit des Ausbaus - die Konstruktion ermöglicht den Anschluss zusätzlicher Geräte, darunter eines Zerkleinerers und eines pneumatischen Förderers.
• Bedienpanel - ermöglicht die Bedienung der einzelnen Elemente der Linie von einem Ort aus.

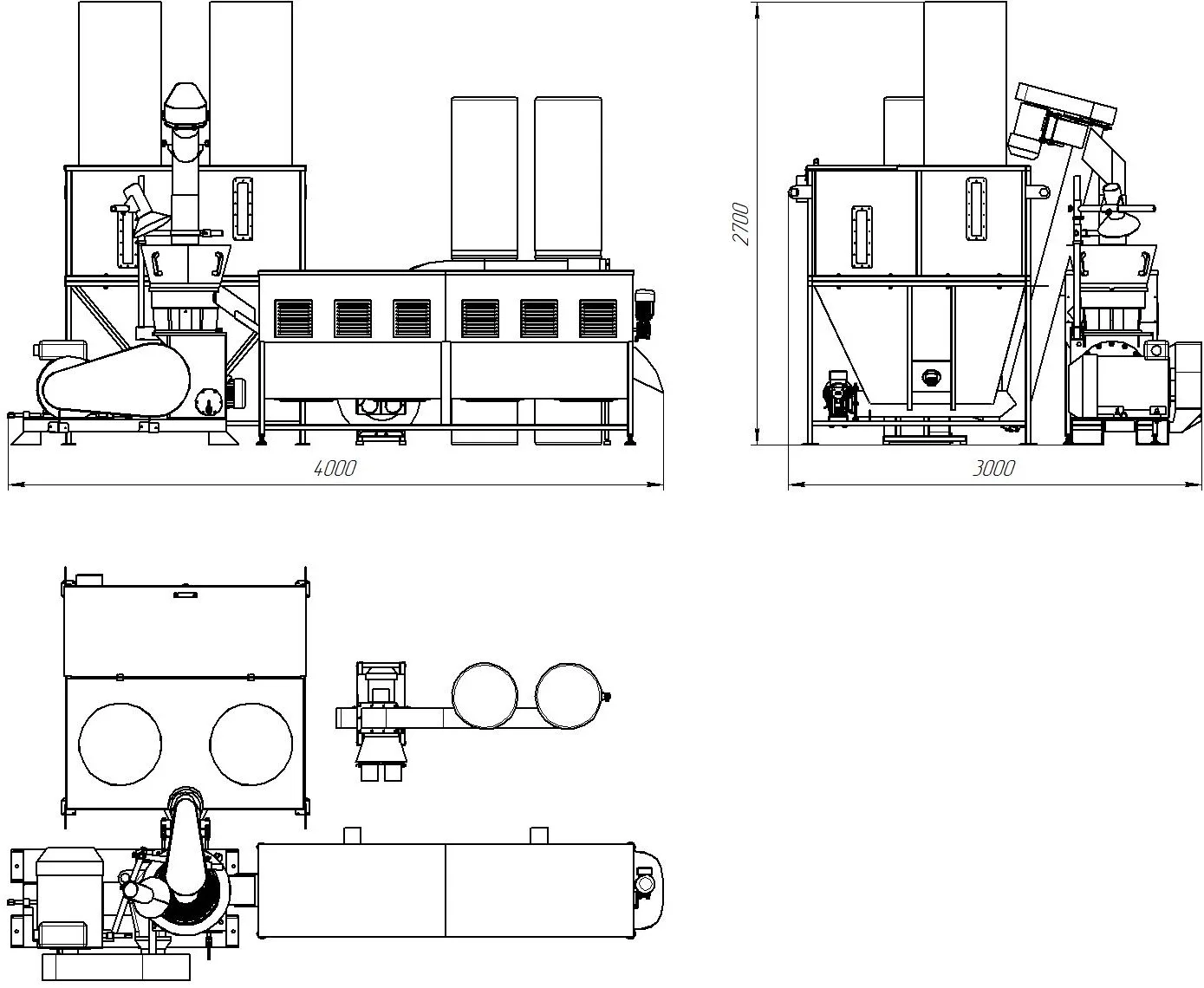

Technische Zeichnung:

Technische Parameter:

• Warentyp: Granulierlinie / Pelletlinie
• Antriebsart: elektrisch
• Leistung: bis zu 700 kg/h - Futter; bis zu 350 kg/h - Pellets
• Leistungsaufnahme: 27 kW
• Motorleistung der Pelletpresse: 22 kW
• Antriebsleistung der Schnecke: 1,1 kW
• Antriebsleistung (Getriebemotor) des Rührwerks: 1,5 kW
• Spannung: 380-400 V
• Drehzahl: 1500 U/min
• Matrizendurchmesser: 300 mm
• Durchmesser der Querbohrungen in der Matrize: von 2 bis 8 mm (nach Wahl)
• Abmessungen (LxBxH): 4000 × 3000 × 2700 mm
• Gewicht: 1200 kg
