Granulační linka LDG-2000 (KOMBI) | 14 Kw

Linka na výrobu pelet a krmných směsí LDG-2000 KOMBI od společnosti TechnoMaszBud, založená na peletovacím lisu PRIME-200, je efektivní a univerzální technologická linka určená k výrobě topných pelet a granulovaného krmiva pro zvířata.
Zařízení bylo navrženo s ohledem na zemědělské farmy, krmivárny, truhlářské a pilní provozy, které hledají efektivní a ekonomická řešení pro využití dřevního odpadu a biomasy.

Tato linka se liší od modelu LDG-3000 KOMBI menším peletovacím lisem s výkonem 11 kW. Granulační linka může sloužit jako zařízení na výrobu pelet a granulovaného krmiva jak pro vlastní potřebu, tak v podnikání.

Za vysokou efektivitu a spolehlivost linky odpovídá spolupráce několika klíčových komponent – šnekového dopravníku, systému zvlhčování, peletovacího lisu PRIME-200, chladiče, odsávacího systému a integrovaného ovládacího panelu. Díky tomu se kompletní linka LDG-2000 KOMBI vyznačuje stabilním provozem, jednoduchou obsluhou a možností zpracovávat různé typy surovin.

Pro vaše pohodlí můžeme nejen přizpůsobit linku vašim požadavkům, ale také pomoci s její instalací, spuštěním a dosažením požadovaného výsledku!

Video: Linka na výrobu pelet LDG-2000 KOMBI PRO | 18 kW, až 220 kg/h.

Video: Jak to funguje | Test výkonu. Linka na výrobu pelet LDG-3000 KOMBI se sušárnou:

Video: Univerzální mini linka na výrobu pelet a krmných směsí:

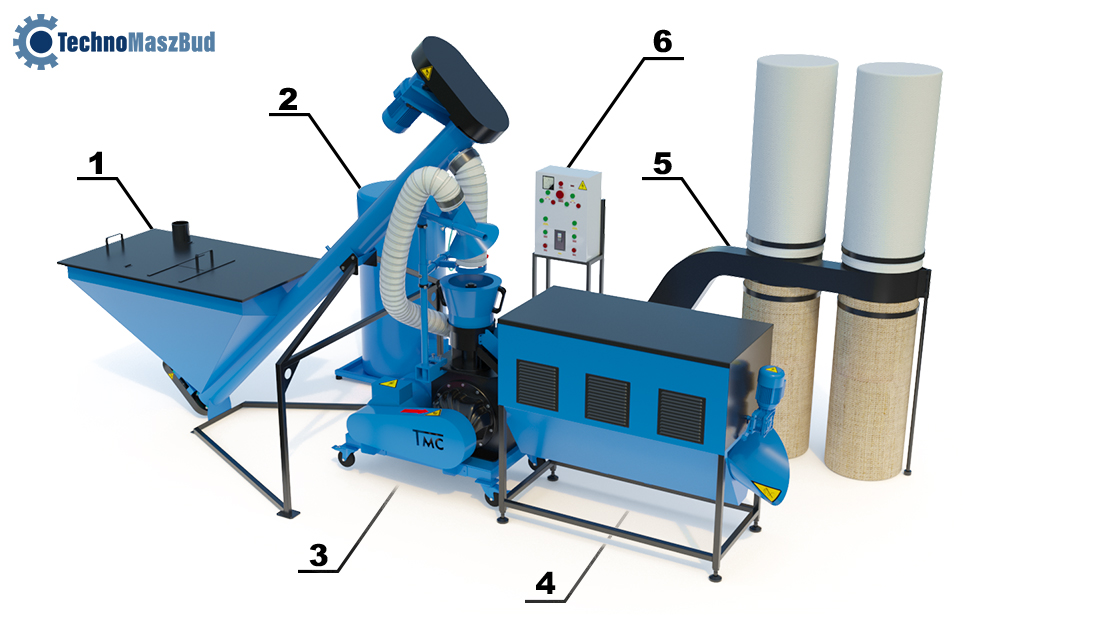

Součástí linky LDG-2000 KOMBI je:

1. Šnekový dopravník PS-200:

Tato jednotka spotřebuje 1,5 kW elektřiny a má plynulou regulaci rychlosti podávání suroviny díky frekvenčnímu měniči.

2. Systém zvlhčování:

Hlavními prvky systému zvlhčování jsou: ventil, čerpadlo, nádrž na vodu o objemu 100 litrů, tryska. Systém je připojen ke stojanu nad pracovní částí, což umožňuje přesné přidání vhodného množství vlhkosti během granulace. Příkon 0,37 kW.

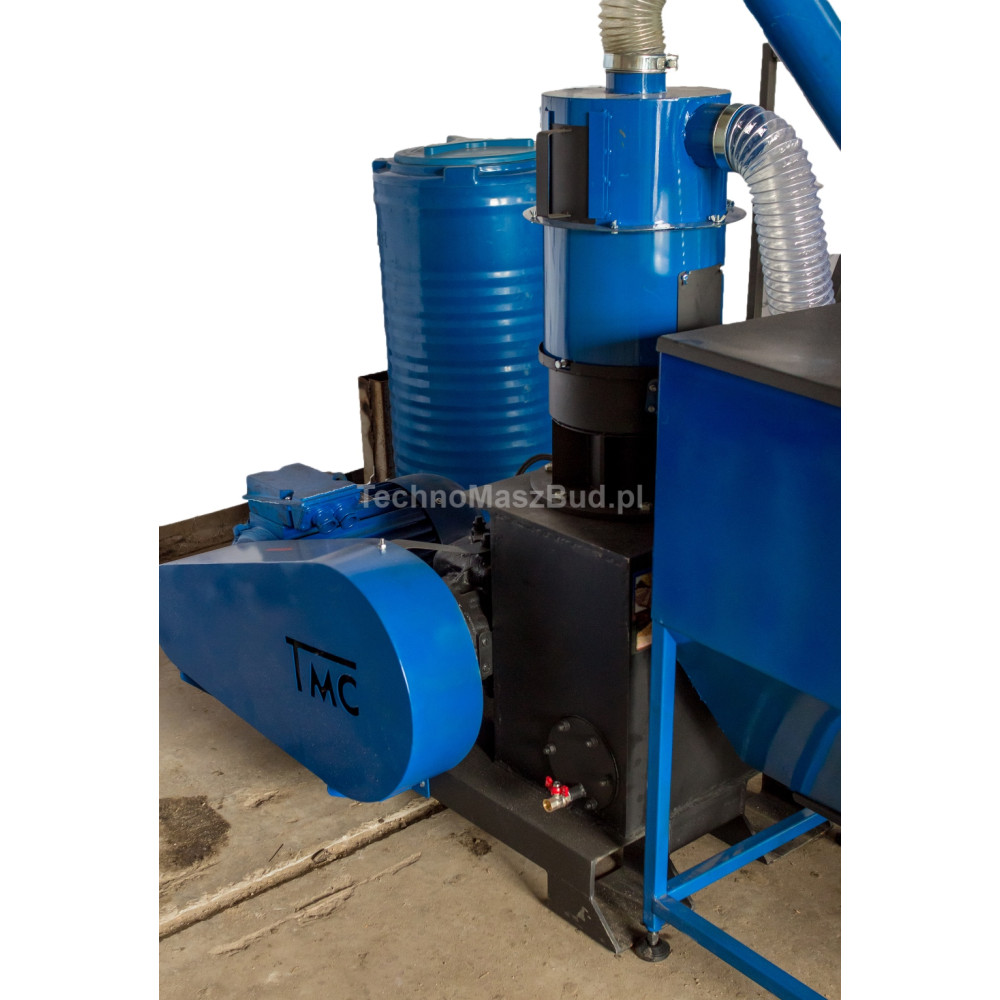

3. Spolehlivý peletovací lis PRIME-200:

Granulátor PRIME-200 si snadno poradí s různými typy surovin s výkonem do 150 kg/hodinu pro pelety z pilin a do 350 kg/hodinu pro krmné granule. Pohyblivé válce zajišťují vysokou životnost a spolehlivost procesu.

4. Kalibrátor – chladič granulátu/pelet KC-100:

Tato jednotka slouží k dodatečnému chlazení hotových pelet, odstranění prachu a drobků. Spotřeba energie 0,12 kW.

5. Uzavřený odsávací systém SO-2:

Zařízení pomocí ventilátoru zajišťuje cirkulaci vzduchu potřebného k chlazení pelet a sběru zkalibrovaných zbytků surovin a prachu do pytlů, které jsou na zařízení namontované. Výkon - 1,5 kW.

6. Ovládací panel:

Malé rozměry a vestavěný systém chlazení automatizace způsobují, že ovládací panel je spolehlivý a pohodlný pro instalaci v blízkosti výrobní linky. Panel obsahuje ampérmetr a teplotní ochranu každého motoru v lince.

Pásový dopravník není součástí dodávky!

Kabely pro připojení linky nejsou součástí dodávky.

Video: Linka na výrobu pelet | Jak funguje, z čeho se skládá:

Video: Jak pracovat na lince na výrobu pelet LDG serie:

Výkonnost linky LDG-2000 KOMBI na výrobu pelet:

- dřevní odpad – do 150 kg/h;

- sláma – do 150 kg/h;

- krmivo – do 350 kg/h;

- slunečnicové slupky – do 150 kg/h;

Nejdůležitější je splnění požadavků na frakci a úroveň vlhkosti zpracovávaných surovin.

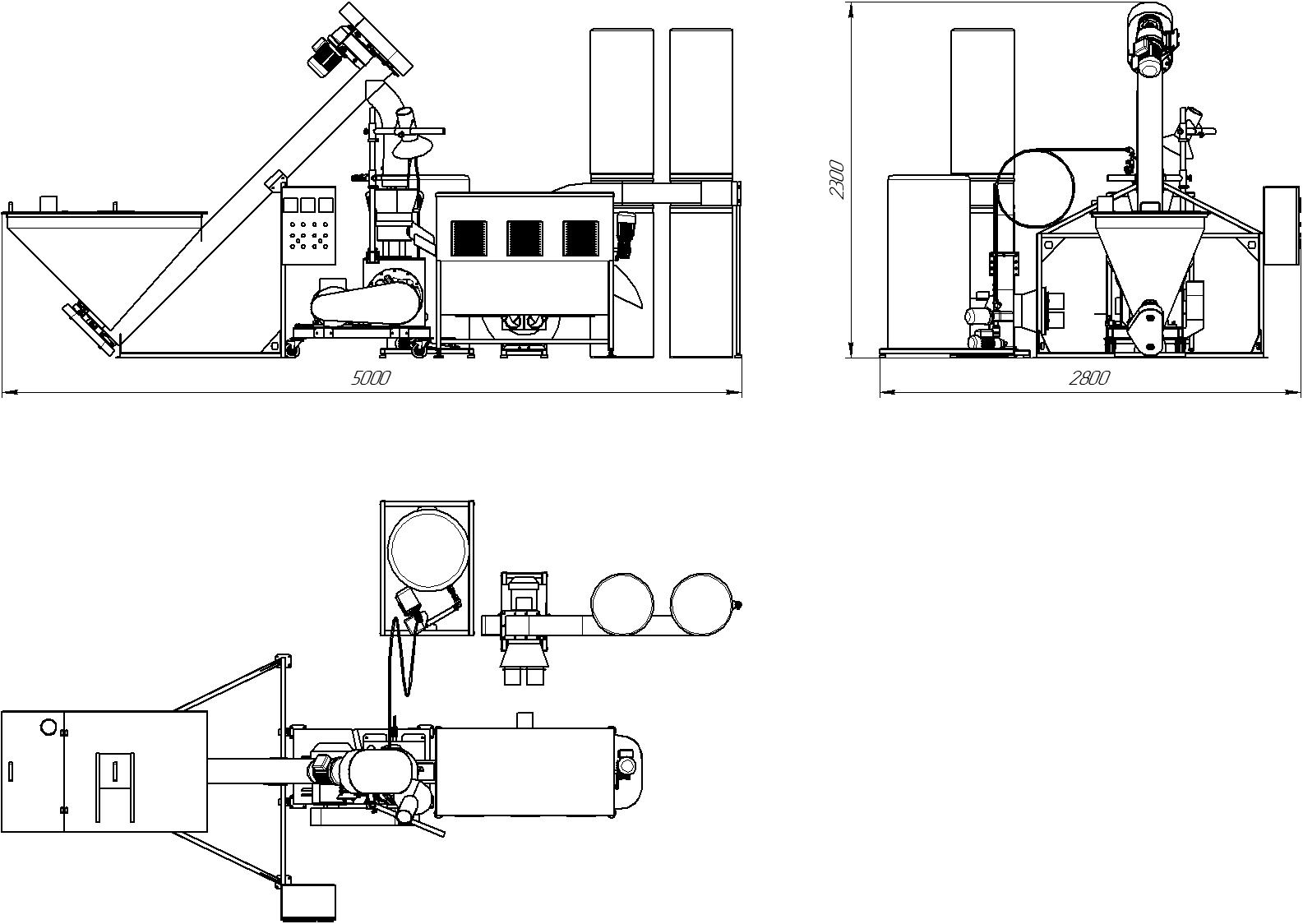

Technický nákres:

Výhody linky LDG-2000 KOMBI

• Vysoká výkonnost – až 350 kg krmiva nebo 150 kg pelet za hodinu.
• Integrovaná a kompaktní konstrukce – všechny komponenty spolupracují v jedné lince, což zjednodušuje obsluhu a montáž.
• Univerzálnost surovin – linka zpracovává piliny, hobliny, slámu, slupky, zrna, zemědělský odpad i plasty.
• Energetická úspornost – optimalizovaná práce motorů umožňuje snížit spotřebu energie.
• Přizpůsobení – možnost rozšíření o další zařízení, např. pásové dopravníky, drtiče nebo sušárny.
• Bezpečnost provozu – bezpečnostní systémy a robustní konstrukce zajišťují spolehlivost a stabilní provoz.
• Ekonomičnost a ekologie – efektivní využívání dřevního a zemědělského odpadu snižuje náklady a přináší dodatečné příjmy.

Granulační linka může být použita jako samostatné výrobní zařízení, stejně jako vybavena dalším zařízením, které umožní ještě vyšší automatizaci výroby pelet a granulovaného krmiva:

PK-2 (dávkovací-kalibrační dopravník), hlavním úkolem je podávání a kalibrace surovin;

PT-250 (pásový dopravník), hlavním úkolem je podávání a chlazení suroviny;

PT-500 (pásový dopravník), hlavním úkolem je podávání a chlazení suroviny;

RD-500 (drtič), hlavním úkolem je mletí surovin (slámy, sena, hoblin atd.) na požadovanou frakci;

KPS-400 (kalibrační dopravník-šnek), hlavním úkolem je kalibrace suroviny a rovnoměrné podávání;

KC-200 (prodloužený kalibrační chladič), hlavní úkol je chlazení a kalibrace hotových pelet;

SA-400 (aerodynamická sušárna s kalibrátorem), hlavním úkolem je kalibrace a sušení surovin.

Možné varianty sestav linek na výrobu pelet:

1. Linka LDG-2000 KOMBI 14 kW

2.  Linka LDG-2000 KOMBI + Pásový dopravník PT-500 s ventilátory

3.  Linka LDG-2000 KOMBI s kalibrátorem (Separátor velkých frakcí, kde dochází k oddělení větví, kůry, hrubých kusů dřeva a kamenů) + Pásový dopravník PT-500 s ventilátory

4. Linka LDG-2000 KOMBI + Pásový dopravník PT-500 s ventilátory  + Drtič RD-500 spolu s cyklónem

5. Linka LDG-2000 KOMBI + Pásový dopravník PT-500 s ventilátory  + Drtič RD-500 spolu s cyklónem + Pásový dávkovací-kalibrační dopravník PT-1000

6. Linka LDG-2000 KOMBI + Pásový dopravník PT-500 s ventilátory + Aerodynamická sušárna pilin SA-400

7. Linka LDG-2000 KOMBI + Pásový dopravník PT-500 s ventilátory + Aerodynamická sušárna pilin SA-400 + Pásový dávkovací-kalibrační dopravník PT-1000

8. Linka LDG-2000 KOMBI+ Pásový dopravník PT-500 s ventilátory + Drtič RD-500 s cyklónem + Pásový dávkovací-kalibrační dopravník PT-1000 + Aerodynamická sušárna pilin SA-400

Jakou surovinu lze zpracovávat na lince LDG-2000?

Linka na výrobu pelet LDG-2000 je určena pro peletování pilin, hoblin, prachu, slámy, rašeliny, plastu a dalších. Pro výrobu krmných granulí lze použít suroviny jako: obilí, odpad z obilovin, krmivo, seno, šrot.

Pro dosažení nejlepší kvality pelet a uspokojivého výsledného výkonu je ideální velikost frakce menší než 6 mm.

Technické údaje LDG-2000 (KOMBI)

Celkový příkon – 14 kW

Rozměry – 500×280×230 cm

Hmotnost – 750 kg.

Linku lze nainstalovat i v menších prostorách, což dále snižuje náklady na pořízení nebo pronájem. Navíc si u nás můžete objednat náhradní díly, například sadu matric s otvory 2 mm, 3 mm, 4 mm, 5 mm, 6 mm a 8 mm. To umožňuje vyrábět pelety různých velikostí.

Technická podpora a školení

Spolu s dodávkou zajišťujeme odbornou technickou podporu, pomoc s instalací a uvedením do provozu a také zaškolení personálu. Díky tomu má uživatel jistotu správného provozu zařízení a maximální efektivity v každodenní práci.

Využití

Linka LDG-2000 KOMBI najde široké uplatnění v zemědělských provozech, pilách, v truhlářských dílnách, ve výrobě krmiv a ve firmách vyrábějících biopaliva.

Tento model umožňuje výrobu:

• topných pelet z pilin, hoblin, štěpek a biomasy
• krmných granulí s jednolitou strukturou a vysokou stravitelností
• plastových granulí určených mj. pro výrobu trubek

Díky své univerzálnosti a kompaktní konstrukci LDG-2000 KOMBI je ideálním řešením jak pro vlastní výrobu, tak i pro podnikání zaměřené na prodej pelet a krmných granulí.
