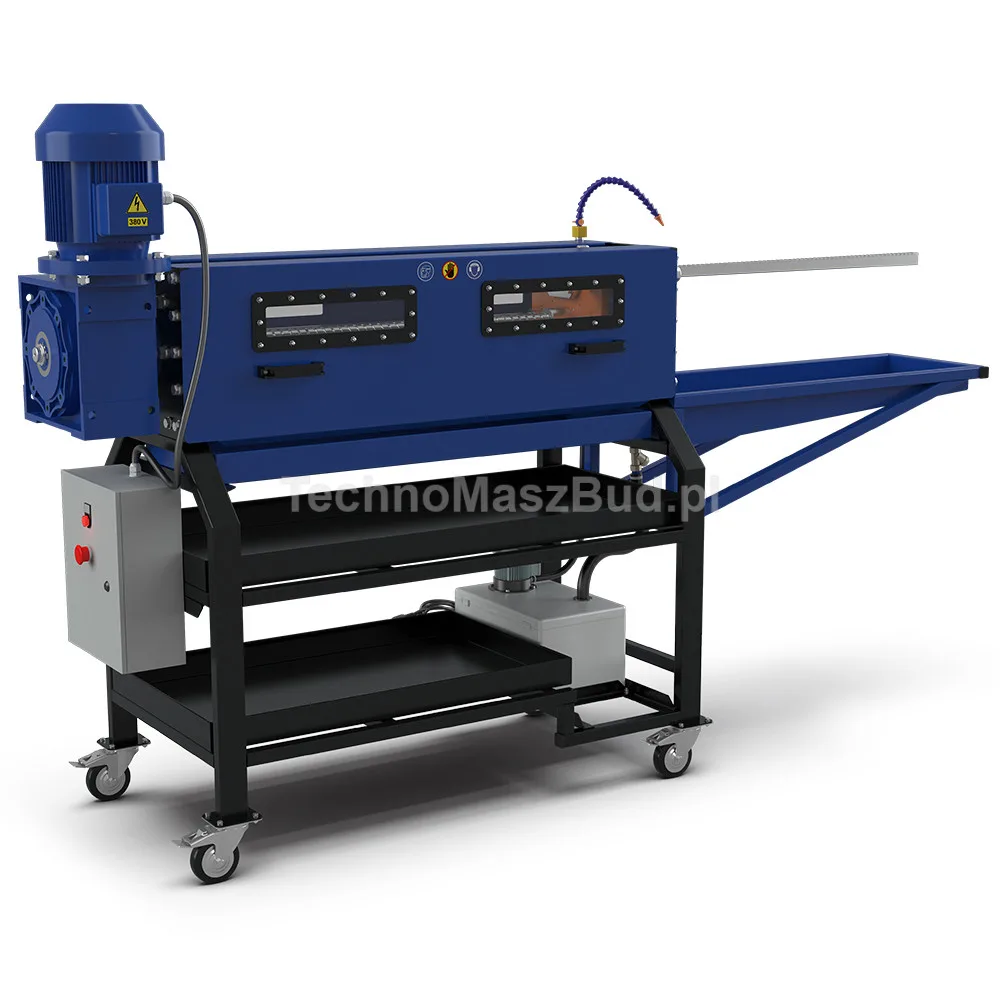

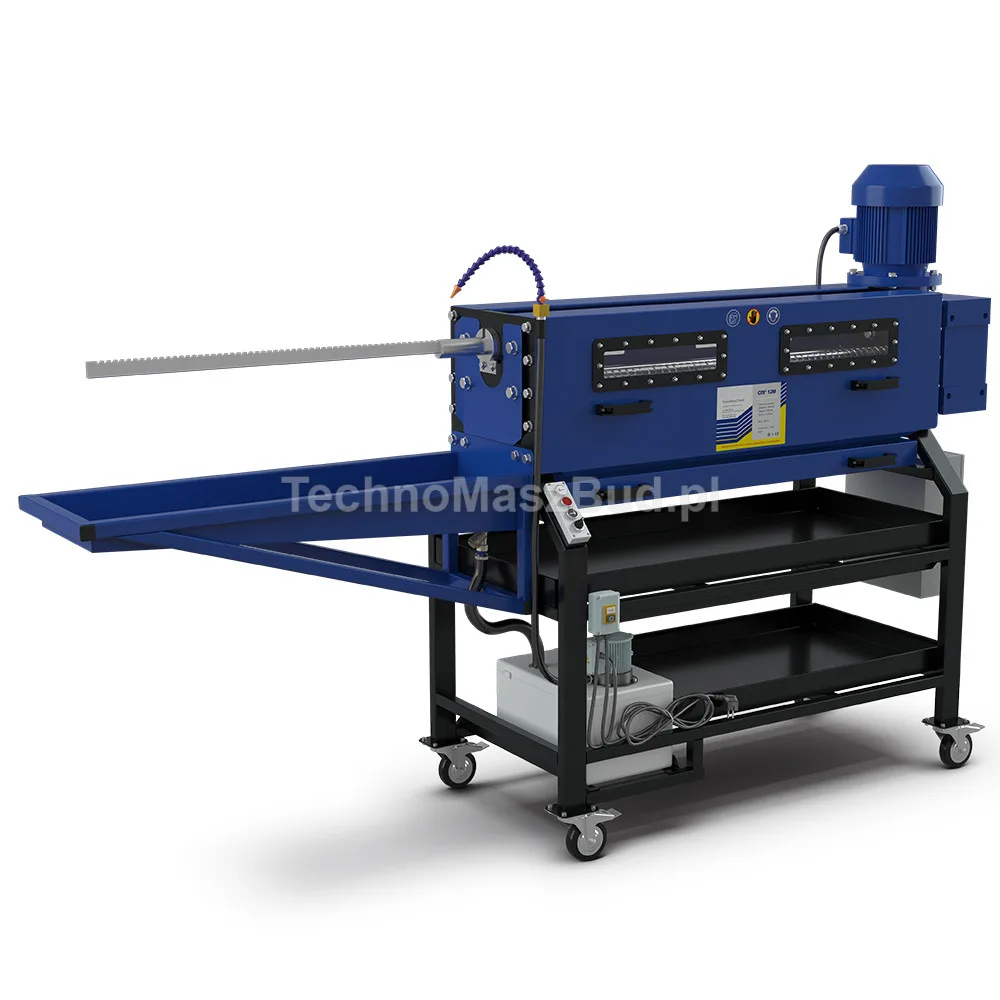

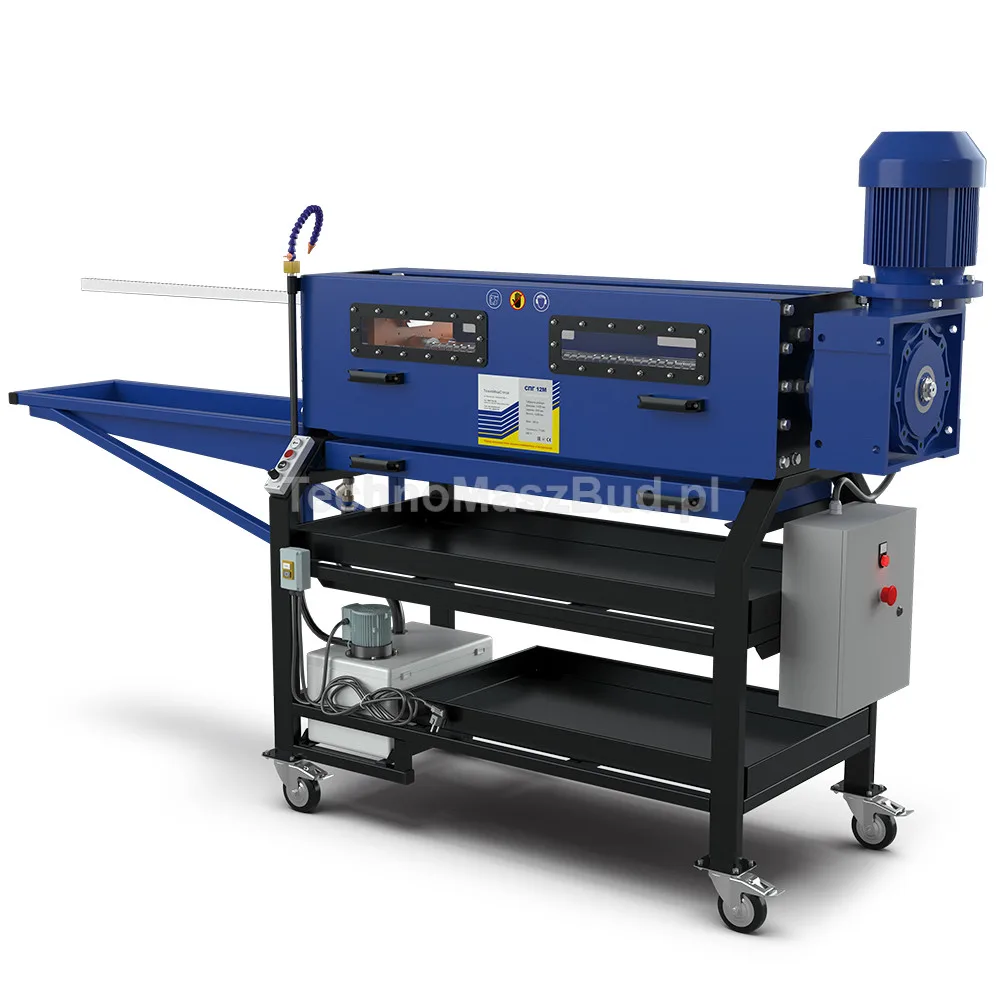

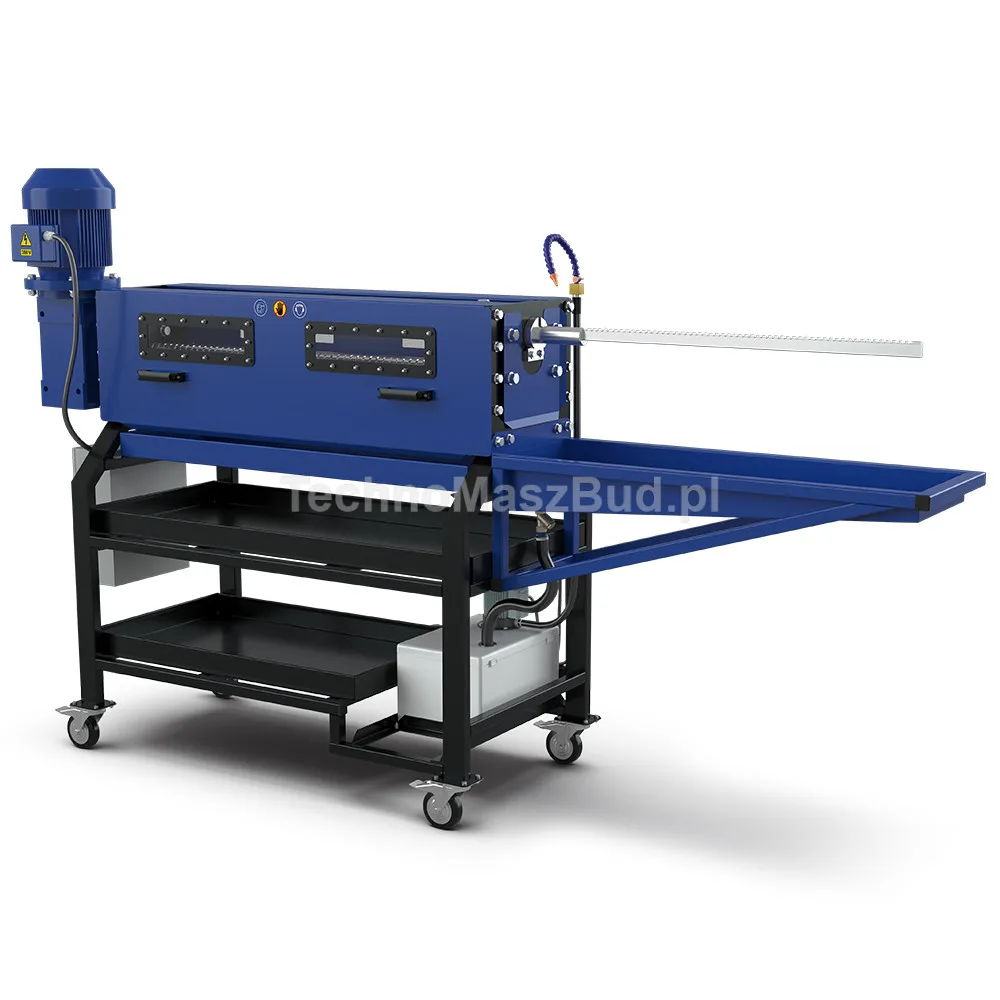

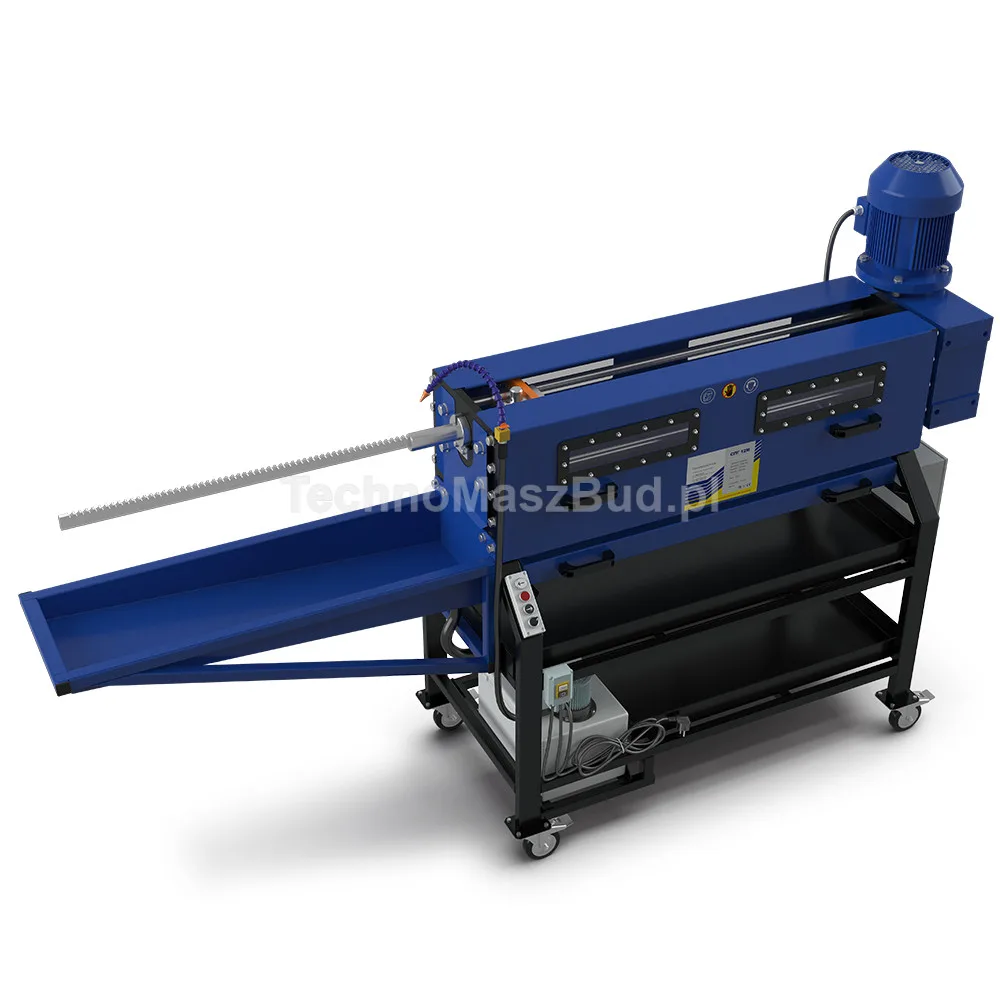

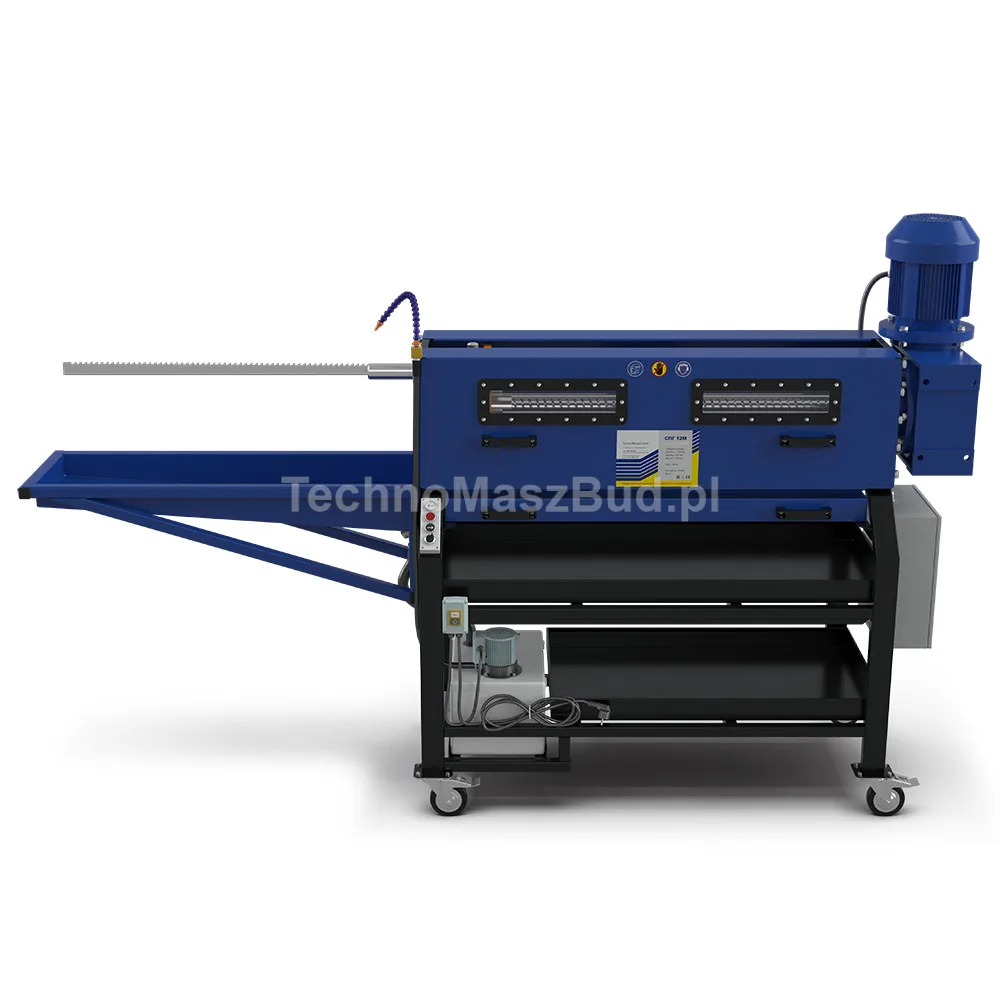

Dłutownica pozioma DP-12

Dłutownica pozioma DP-12 to wydajne i precyzyjne urządzenie do obróbki metalu, należące do kategorii dłutownic poziomych. Zaprojektowana z myślą o pracy w zakładach przemysłowych i warsztatach mechanicznych, znajduje również zastosowanie jako alternatywa dla mniejszych przeciągarek poziomych, szczególnie w procesach takich jak dłutowanie rowków wpustowych, przeciąganie rowków wpustowych czy wycinanie rowków wpustowych.

Nasza maszyna przeznaczona jest do wykonywania rowków wpustowych, wielowypustów, sześciokątów wewnętrznych oraz innych niestandardowych kształtów, takich jak rowki o nietypowych profilach czy gniazda pod elementy osadzane. Otwory w detalach stalowych, żeliwnych i wykonanych z metali kolorowych mogą być obrabiane z dużą precyzją i powtarzalnością, niezależnie od stopnia ich skomplikowania czy twardości materiału.

Dzięki zastosowaniu układu krzywkowego napędzającego suwak roboczy, urządzenie zapewnia wysoką powtarzalność i dokładność pracy. Płynna regulacja parametrów roboczych pozwala na szybkie dostosowanie maszyny do wymagań konkretnego detalu, co znacząco zwiększa efektywność produkcji.

Korpus dłutownicy DP-12 wykonany jest ze stali, co gwarantuje stabilność pracy i tłumienie drgań. Dzięki kompaktowej konstrukcji urządzenie nie zajmuje dużo miejsca i może być z łatwością zintegrowane z innymi stanowiskami roboczymi.

Główne zalety dłutownicy DP-12:

• Wysoka precyzja obróbki – dzięki stabilnemu korpusowi i precyzyjnemu mechanizmowi krzywkowemu
• Szeroki zakres zastosowań – możliwość dłutowania różnorodnych kształtów wewnętrznych
• Regulowany stół roboczy – pełna kontrola nad ustawieniem detalu
• Solidna konstrukcja przemysłowa – przystosowana do pracy ciągłej
• Kompaktowe wymiary – łatwa integracja z innymi maszynami

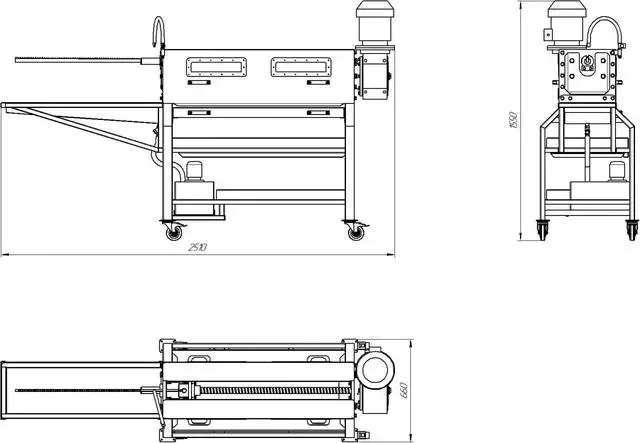

Rysunek techniczny:

Zastosowanie

Dłutownica pozioma DP-12 to idealny wybór dla firm szukających niezawodnego i precyzyjnego rozwiązania do dłutowania wewnętrznego, zwłaszcza w przypadku obróbki elementów o złożonej geometrii. Dzięki długości roboczej suwaka wynoszącej 1105 mm, szerokiemu zakresowi regulacji stołu oraz możliwości ustawienia kąta roboczego, urządzenie pozwala na elastyczne dopasowanie do różnorodnych zadań technologicznych.

Kompaktowe wymiary oraz mocny silnik o mocy 3 kW czynią z niej praktyczne i uniwersalne narzędzie w każdym zakładzie produkcyjnym. W połączeniu z innymi dłutownicami i przeciągarkami poziomymi, może stanowić element kompleksowego parku maszynowego do precyzyjnej obróbki wewnętrznej.

Główne cechy:

• prostota obsługi

• mobilność i kompaktowa konstrukcja

• wysoka efektywność przeciągania

• wysokiej jakości śruby toczne HIWIN

• hartowane i szlifowane prowadnice wałów

• niezawodny napęd ślimakowy produkcji UE


Wyposażenie standardowe:

• przeciągacz do wyboru – 1 szt.

• oprawka do przeciągacza – 1 szt.

• klin do mocowania przeciągacza – 1 szt.

• panel sterowania – 1 szt.

• układ podawania chłodziwa – 1 kpl.

• koła z blokadą d100 – 4 szt.
• instrukcja obsługi – 1 szt.


Dane techniczne

• Maksymalna szerokość rowka: 12 mm

• Siła ciągnięcia: 30 kN = 3 t

• Prędkość przeciągania: 1250 mm/min

• Prędkość powrotu: 2500 mm/min

• Moc napędu: 3,0 kW

• Maksymalna średnica przedmiotu obrabianego: 310 mm

• Maksymalna długość przeciągacza: 1105 mm

• Wymiary (D×S×W): 2510 × 660 × 1550 mm
• Waga: 180 kg
