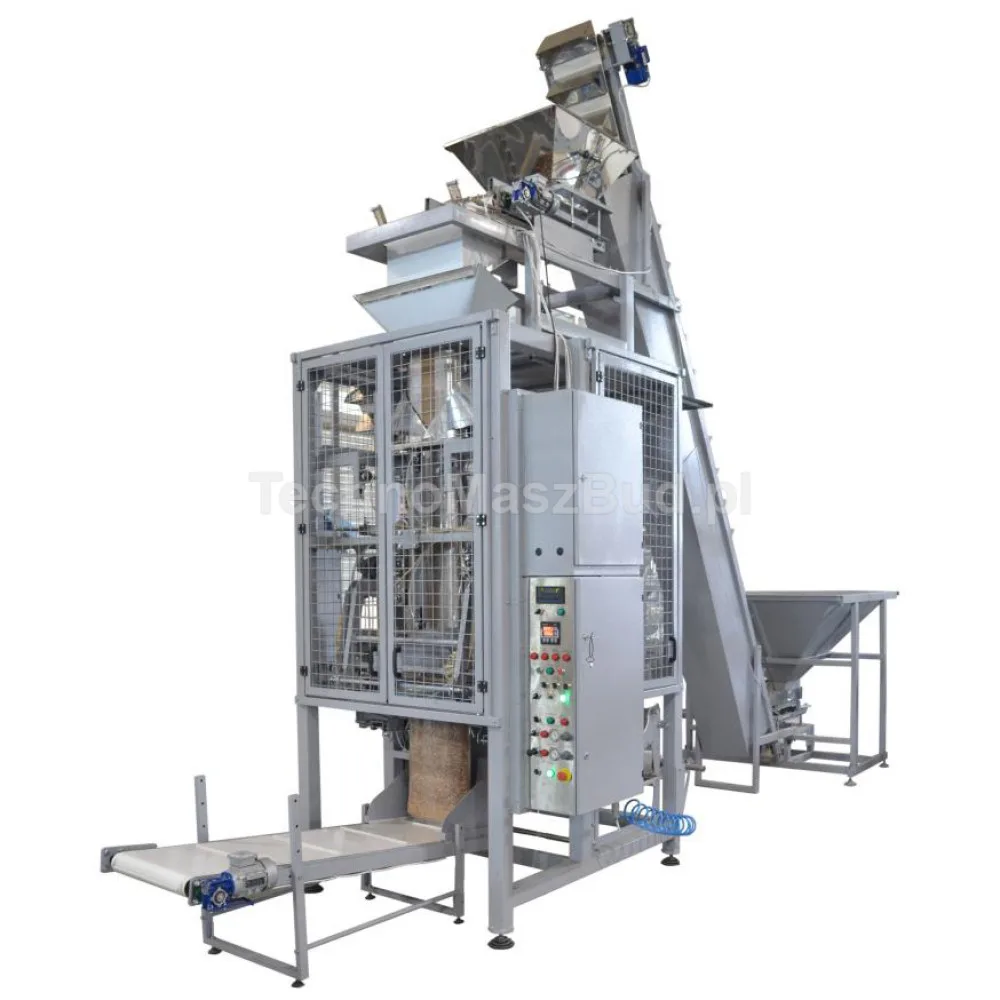

Wagopakowarka automatyczna AF-8B

Wagopakowarka automatyczna AF-8B to nowoczesna linia pakująca stworzona z myślą o szybkim i precyzyjnym pakowaniu materiałów sypkich z zastosowaniem metody wagowej. Wysoka wydajność urządzenia (aż do 480 opakowań na godzinę) znacząco zwiększa efektywność pracy w zakładach przemysłowych, np w branży chemicznej, nawozowej czy pelletowej. Dzięki zastosowanie elektronicznych systemów sterowania urządzenie nie jest podatne na błąd ludzki - gwarantuje to powtarzalność procesu i oszczędność surowca

Cały cykl pakowania jest realizowany automatycznie - od dozowania materiału, poprzez formowanie i zgrzewania opakowań, aż po jego oznaczanie.  Zakres wagowy od 2 do 50 kg pozwala na elastyczne dostosowanie do bieżących potrzeb produkcji.

Główne zalety wagopakowarki AF-8B:

• Wysoka wydajność produkcyjna – do 480 opakowań/h przy niskim poborze mocy (3,5 kW)
• Precyzyjne dozowanie wagowe – dokładność i kontrola dozowania w zakresie 2–50 kg
• Pełna automatyzacja procesu – zintegrowany system ważenia, formowania, zgrzewania i znakowania
• Szeroki zakres zastosowań – idealna do pakowania pelletu, soli, nawozów, piasku, żwiru i innych surowców sypkich
• System kontroli jakości – nowoczesne sterowanie elektroniczne zapewnia stabilność i powtarzalność parametrów
• Elastyczność opakowań – obsługa worków foliowych w różnych formatach do szerokości 1100 mm

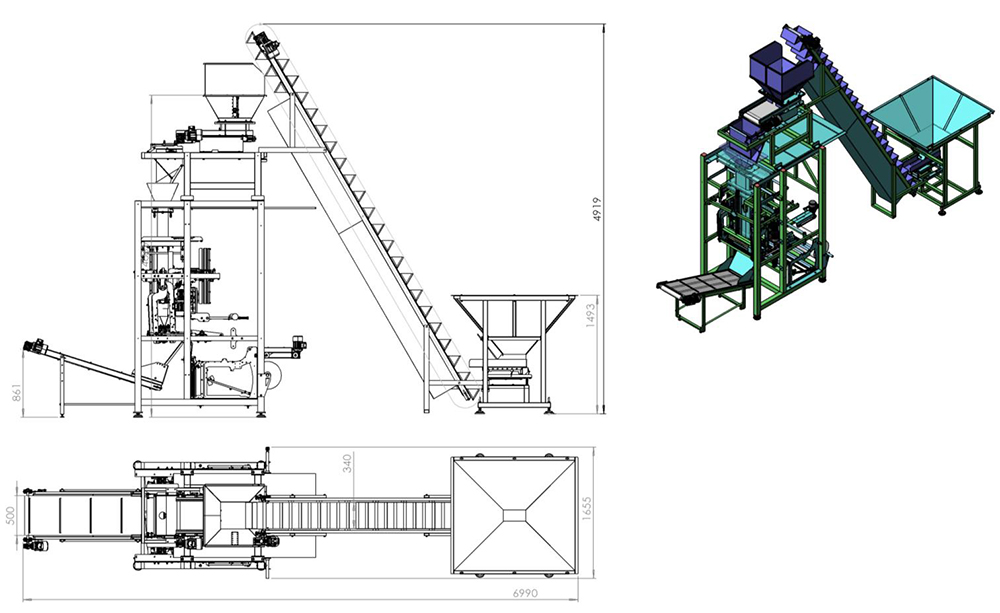

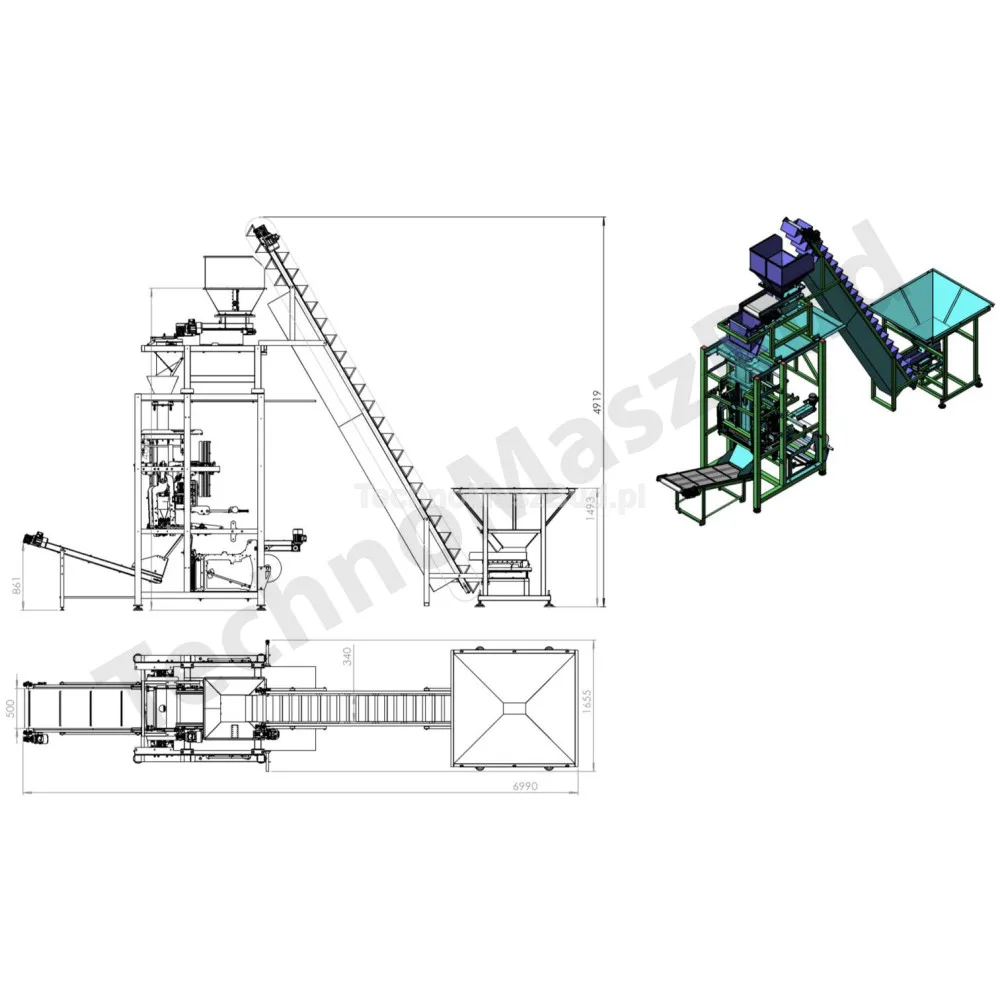

Rysunek techniczny:

Budowa i działanie

Kompleks pakująco–dozujący składa się z dozownika z podajnikiem taśmowym (wibracyjnym) oraz automatu pakującego, które działają jako całość i są sterowane z jednego panelu sterowania.

Dozownik wagowy taśmowy (wibracyjny) wyposażony jest w jeden lub dwa strumienie (kosze ważące) i sterowany za pomocą kontrolera Libra. Domyślnie w kontrolerze zaprogramowanych jest 15 trybów pracy do obsługi różnych wag porcji i typów produktów.

Automat pakujący to niezależny, automatyczny mechanizm z napędami mechanicznymi i pneumatycznymi, sterowany kontrolerem Mikra (z możliwością montażu panelu dotykowego). Jego głównym zadaniem jest formowanie opakowań z materiału rolkowego. Automat pozwala:

• podawać folię za pomocą napędu taśmowego,

• formować opakowanie w kształcie „poduszki”,

• przy zastosowaniu dodatkowego modułu falcowania – tworzyć opakowania w formie „stojącej torebki”.



W opcji dodatkowej możliwa jest instalacja modułu do formowania uchwytu (3 otwory), termotransferowej drukarki do nanoszenia informacji na opakowania, a także osłon ochronnych.

Nowe rozwiązania konstrukcyjne

W porównaniu z poprzednią wersją AF-6, model AF-8 otrzymał zupełnie nowy design, ułatwiający obsługę i serwis. Dzięki nowemu węzłowi zgrzewania folii nie ma już konieczności każdorazowego przeciągania materiału przez system podawania i formowania. Zespół zgrzewający oparty na impulsowym podgrzewaniu współpracuje z szerszym zakresem folii polimerowych.

Materiały i komponenty

Wszystkie elementy mające kontakt z produktem wykonane są ze stali nierdzewnej spożywczej 304. Automat AF-8-V wyposażony jest w napędy i podzespoły renomowanych światowych producentów: STM, CAMOZZI, Libra, Mikra, Zemic, INVT, HYUNDAI.

Film: Wagopakowarka automatyczna AF-8B | Pakowanie pelletu

Opis działania

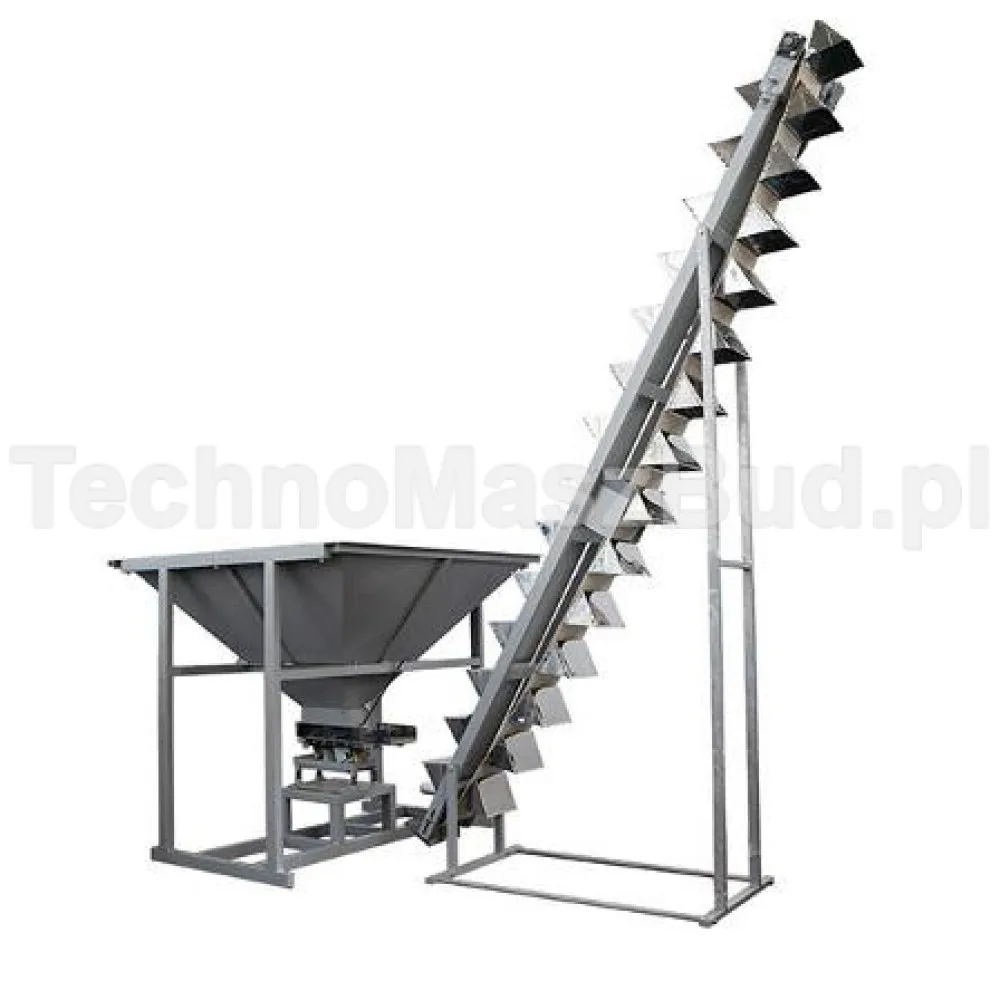

Fasowany produkt podawany jest do zbiornika zasypowego dozownika wagowego za pomocą przenośnika załadunkowego lub w inny sposób – w zależności od warunków produkcyjnych. Ze zbiornika produkt za pomocą podajnika taśmowego (wibracyjnego) liniowo przemieszcza się do kosza (koszy) ważącego. Po osiągnięciu zadanej wagi, ustawionej w kontrolerze „Libra”, kosz (kosze) otwiera się, a odważona porcja trafia do leja przyłączeniowego zespołu formującego rękaw (tuba z kołnierzem).

Automat pakujący, przeciągając folię zgodnie z parametrami ustawionymi w kontrolerze „Mikra”, formuje opakowanie w kształcie „poduszki” (za pomocą kołnierza), zgrzewając podłużny szew tylny oraz dolny.

Fasowany produkt, wysypując się z kosza (koszy) ważącego, przechodzi przez tubę zespołu formującego i wypełnia przygotowane opakowanie. Następnie wykonywany jest impulsowy zgrzew ostatniego szwu napełnionego worka oraz zgrzew dolnego szwu kolejnego opakowania, a także odcięcie gotowego opakowania.

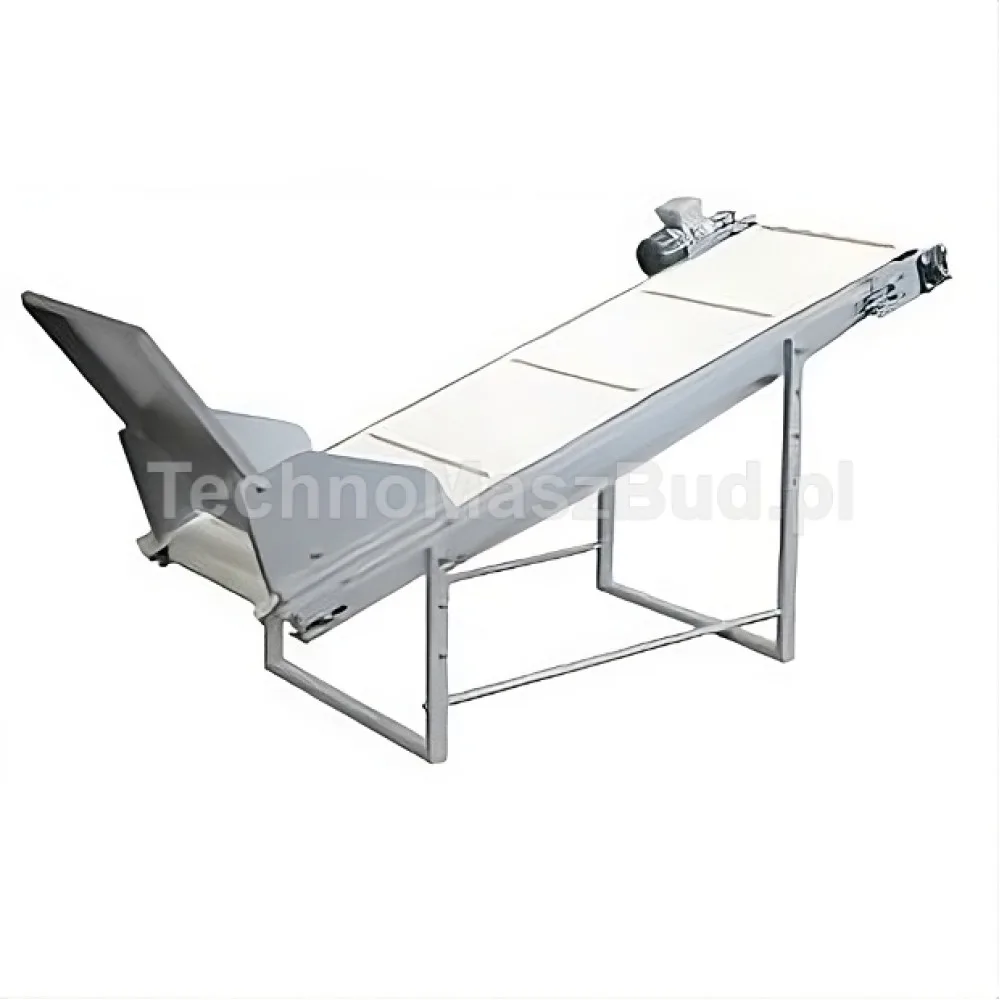

Gotowe, napełnione opakowanie spada na przenośnik odbiorczy lub inne urządzenie – w zależności od wymagań produkcyjnych.

Zastosowanie

Wagopakowarka automatyczna AF-8B została zaprojektowana do pracy w sektorach, gdzie potrzebne jest niezawodne i ekonomiczne pakowanie materiałów sypkich. AF-8B sprawdzi się w przemyśle pelletowym (do pakowania biomasy w worki 2-50 kg) w przemyśle nawozowym (do pakowania nawozów mineralnych lub organicznych), w budownictwie (np. do żwiru lub piachu czy w przemyśle chemicznym i technicznym.

Parametry techniczne:

• Zasilanie: 380 - 400 V / 50 Hz

• Moc zainstalowana: 4 kW

• Zasilanie pneumatyczne: 6 atm / 500 l/min (wymagany kompresor)

• Wymiary (W × S × D, maks.): 4600 × 1800 × 2100 mm

• Waga (maks.): 1200 kg

• Grubość materiału opakowaniowego: 40–130 µm

• Materiał opakowaniowy: dowolny

• Wymiary opakowania (W × S): wysokość 200–800 mm, szerokość 200–500 mm

• Zakres dozowania: 2000–50000 g

• Wydajność (kinetyczna): 500 opakowań/h

• Rodzaj zgrzewania: impulsowy

• Formowanie opakowania: tuba z kołnierzem

• Praca z folią: po fotomarkerze / po długości

• System monitorowania awarii: tak
• Panel sterowania automatu pakującego: przyciskowy, ze świetlną sygnalizacją
