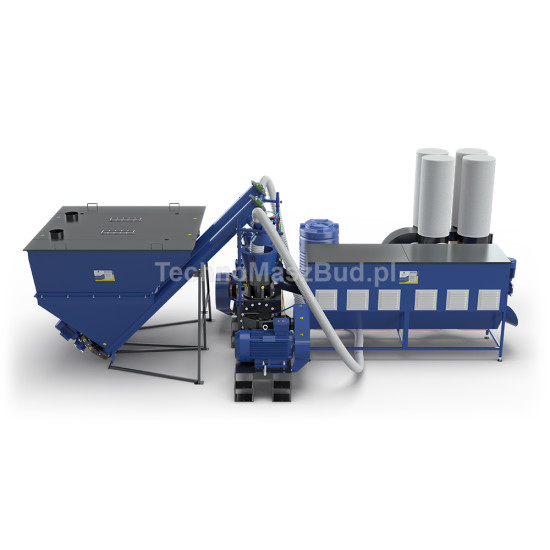

Linia do granulacji LDG-4000 (DUO) PRO

Nowoczesna linia do produkcji pelletu o wydajności do 1600 kg/h (w zależności od rodzaju surowca) została zbudowana w oparciu o dwa wysokowydajne granulatory PRIME-400 PRO. Umożliwia ona zarówno przetwarzanie trocin i innych surowców biomasy, jak i produkcję granulatu paszowego.

Wysoka efektywność linii jest możliwa dzięki pracy dwóch peleciarek Prime-400 PRO jednocześnie. Każde urządzenie wyposażono w silnik o mocy 45 kW, matrycę o średnicy 400 mm oraz 4 ruchome rolki o średnicy 178 mm.

Jedną z najważniejszych zalet linii LDG-4000 DUO PRO jest możliwość ciągłej pracy nawet podczas serwisu lub wystąpienia awarii. Zastosowanie dwóch granulatorów PRIME-400 PRO sprawia, że w porównaniu z linią LDG-3000 DUO PRO, wyposażoną w mniej wydajne peleciarki PRIME-300 PRO, nowy model LDG-4000 KOMBI PRO oferuje jeszcze wyższą stabilność działania i wydajność, przy zachowaniu prostej obsługi oraz uniwersalności w przetwarzaniu różnych surowców.

Dużym atutem konstrukcji jest możliwość kontynuowania produkcji, gdy jeden z granulatorów zostaje wyłączony w celu konserwacji lub naprawy. Takie rozwiązanie eliminuje przestoje, zapewnia ciągłość procesu technologicznego i znacząco zwiększa efektywność oraz niezawodność produkcji, gwarantując nieprzerane działanie całego systemu.

Film: Peleciarka / granulator PRIME- 400 PRO | Pomiar wydajności na trocinach sosnowych:

Film: Linia do pelletu LDG-3000 DUO | Produkcja pelletu z trociny sosnowej:

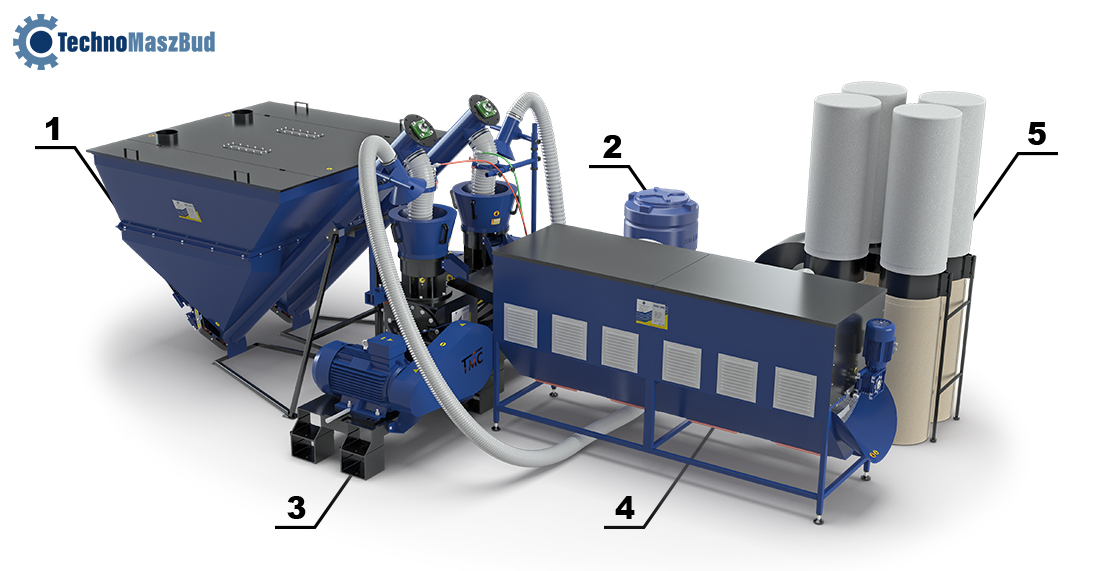

Budowa i komponenty linii LDG-4000 DUO PRO:

1. Podajnik ślimakowy PS-200 DUO PRO:

Podajnik odpowiada za magazynowanie surowca i jego równomierne dozowanie do peleciarki. Posiada płynną regulację prędkości podawania dzięki zastosowaniu przetwornicy częstotliwości. Moc pobierana przez urządzenie to 3 kW, a pojemność zbiornika wynosi 2 m³.

2. System nawilżania:

System zapewnia optymalną wilgotność surowca podczas granulowania. Składa się z zaworu, pompy, zbiornika na wodę o pojemności 100 litrów oraz dyszy. Pobór mocy wynosi 0,37 kW.

3. Granulatory PRIME-400 PRO:

Dwa niezawodne granulatory PRIME-400 PRO umożliwiają przetwarzanie różnorodnych surowców. Osiągają faktyczną wydajność do 1600 kg/h w produkcji pelletu z trocin i do 1400 kg/h przy granulacie paszowym.

4. Kalibrator – chłodnica do granulatu / pelletu KC-300:

Gorący pellet, wychodzący bezpośrednio z granulatora, trafia na sito kalibracyjne obrotowego bębna. W trakcie obrotu pellet równomiernie rozkłada się cienką warstwą, a jednocześnie strumień powietrza wytwarzany przez wentylator przepływa przez komory chłodzenia. Proces ten obniża temperaturę granulek, redukuje ich wilgotność, a pył i drobne frakcje trafiają przez dolne króćce do cyklonu i dalej do worków.

5. Zamknięty system odciągowy SO-4:

System SO-4 odpowiada za usuwanie nadmiaru pyłu i drobnych cząstek z układu chłodzenia i sortowania pelletu. Zanieczyszczenia gromadzone są w workach filtracyjnych, a powietrze oczyszczane jest dzięki dwóm górnym filtrom. Kluczowym elementem systemu jest mocny wentylator, zapewniający odpowiednie ciśnienie do skutecznego odciągania kurzu.

6. Szafa sterownicza (panel sterowania):

Szafa sterownicza integruje urządzenia elektryczne odpowiedzialne za automatyczne sterowanie mechanizmami i napędami linii. Kompaktowe wymiary oraz system chłodzenia elektroniki sprawiają, że panel jest wygodny w montażu i bardzo niezawodny w codziennej eksploatacji.

7. Falowniki 45 kW (2 szt.):

Falownik zapewnia łagodny rozruch, regulację prędkości obrotowej, ochronę przed przeciążeniem oraz oszczędność energii, zwiększając tym samym bezpieczeństwo, trwałość i efektywność pracy maszyny.

(Przenośnik taśmowy oraz kable do podłączenia linii nie wchodzą w skład zestawu)

Film: Linia do produkcji pelletu LDG-3000 DUO + Suszarnia SA-800 | Produkcja w tartaku:

Film: Kompletna linia do pelletu o wydajności do 800 kg/h | Produkcja z trocin sosnowych:

Faktyczna wydajność linii LDG-4000 DUO w zależności od surowca:

- odpady drzewne: do 1600 kg/h (wydajność zależy od jakości surowca);

- słoma: do 1400 kg/h;

- pasze: do 1400 kg/h.

Osiągnięcie optymalnej wydajności w produkcji pelletu w dużej mierze zależy od zachowania odpowiednich parametrów przetwarzanych surowców. Staranna selekcja oraz właściwe przygotowanie materiału wejściowego są kluczowe dla stabilnej pracy linii produkcyjnej i uzyskania wysokiej jakości gotowego produktu.

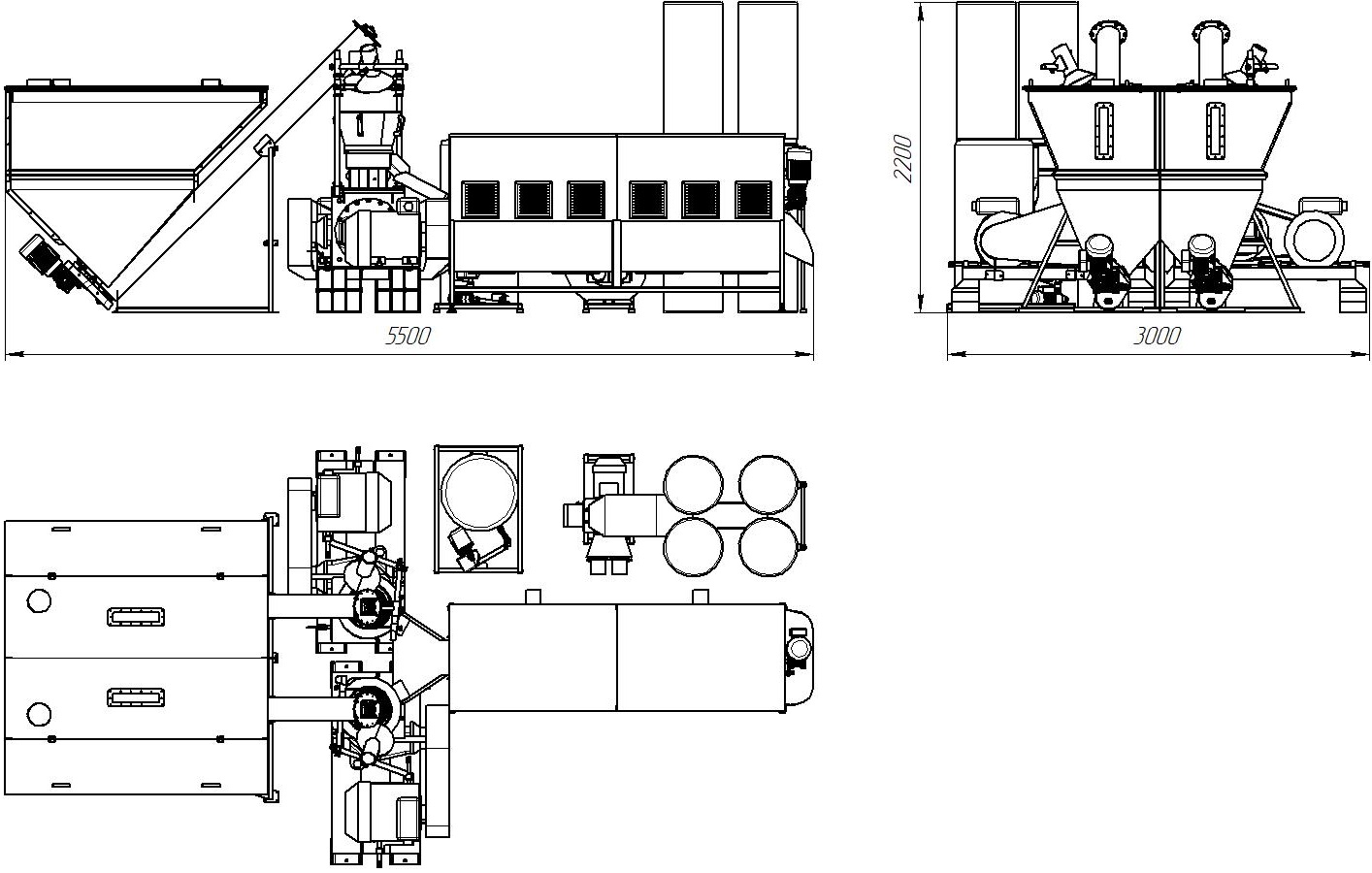

Rysunek techniczny:

W zestawie znajdują się falowniki do silników peleciarek 45 kW, które mają kilka praktycznych uzasadnień:

1. Softstart (łagodny rozruch):


• Silnik podczas uruchamiania pobiera bardzo duży prąd rozruchowy (nawet 6–8 razy większy niż nominalny).
• Falownik ogranicza ten prąd, co chroni instalację elektryczną, bezpieczniki i sam silnik przed przeciążeniem.
• Zmniejsza się ryzyko nagłych uderzeń mechanicznych w przekładnie i sprzęgła.


• Regulacja obrotów:


• Możliwość dopasowania prędkości obrotowej do rodzaju surowca
• Optymalizacja pracy — można znaleźć takie obroty, przy których wytłaczarka ma największą wydajność i najmniejsze zużycie energii.
• Łatwiejsze uruchamianie przy ciężkim rozruchu — najpierw wolne obroty, potem stopniowe zwiększanie.


• Ochrona i kontrola pracy:


• Falownik monitoruje prąd i obciążenie silnika — może zatrzymać maszynę w razie przeciążenia.
• Daje możliwość podłączenia zabezpieczeń, automatyki i sterowania linią.


• Ekonomia i trwałość:


• Mniejsze zużycie energii w porównaniu z pracą na pełnych obrotach przy lekkim obciążeniu.
• Wydłużona żywotność silnika, przekładni i elementów napędowych.



Falownik 45 kW w peleciarce to inwestycja w bezpieczeństwo, elastyczność pracy i niższe koszty eksploatacji.

Film: Kompletna linia do pelletu LDG-3000 (DUO) | do 800 kg/h:

Film: Linia do produkcji pelletu LDG-3000 DUO | Wydajność do 800 kg/h:

Główne zalety linii do produkcji pelletu LDG-4000 DUO PRO

Wysoka wydajność
Dzięki zastosowaniu dwóch granulatorów PRIME-400 PRO, linia osiąga wydajność do 1600 kg/h przy produkcji pelletu drzewnego oraz do 1400 kg/h przy granulowaniu pasz.

Wszechstronność surowcowa
Urządzenie umożliwia przetwarzanie szerokiego zakresu surowców, takich jak trociny, słoma, odpady po czyszczeniu ziarna, mieszanki paszowe czy inne materiały roślinne.

Automatyzacja procesu
Zastosowanie systemu nawilżania, kalibratora–chłodnicy oraz zamkniętego systemu odciągowego zapewnia stabilny przebieg procesu technologicznego, wysoką jakość granulatu i ciągłość produkcji.

Niezawodność i trwałość
Wysokiej klasy komponenty, precyzyjne wykonanie oraz solidna konstrukcja gwarantują długą żywotność urządzeń i bezawaryjną eksploatację nawet w intensywnych warunkach pracy.

Konfiguracje linii LDG-4000 DUO PRO

Linia dostępna jest w różnych konfiguracjach, które można dostosować do indywidualnych potrzeb produkcyjnych. Opcjonalne wyposażenie obejmuje m.in.:

• przenośniki taśmowe,
• rozdrabniacze,
• suszarnie aerodynamiczne,
• kalibratory i separatory.

Takie rozwiązanie pozwala na pełną automatyzację procesu oraz zwiększenie wydajności i jakości końcowego produktu – zarówno pelletu drzewnego, jak i pasz granulowanych.

Wsparcie techniczne i szkolenie

Wraz z dostawą zapewniamy:

• kompleksowe wsparcie techniczne,
• pomoc w instalacji i uruchomieniu,
• szkolenie personelu z obsługi i konserwacji linii.

Dzięki temu użytkownik zyskuje pewność prawidłowej eksploatacji, maksymalną efektywność produkcji oraz długą żywotność urządzeń.

Zastosowanie

Linia do produkcji pelletu LDG-4000 DUO PRO znajduje zastosowanie w:

• branży paszowej,
• rolnictwie,
• produkcji pelletu opałowego.

To idealne rozwiązanie dla średnich zakładów produkcyjnych, które oczekują wysokiej wydajności, niezawodności i elastyczności w doborze surowców.
